Entspricht auch dieser Wert dem Sollwert entfernen Sie den Tank.
● Suchen Sie die AVR und öffnen sie den Stecker und messen sie den Wiederstand
jeweils zwischen blauen und gelben Kabeln (3 Messungen). Diese Spulen stellen die
Messspannung für den Spannungsregler dar.
pro Messung ca. 0,5 Ω sein
● Öffnen sie den zweiten Stecker und messen sie den Wiederstand zwischen den blauen
Kabeln. Diese Spule stellt die Spannungsversorgung für den Spannungsregler dar. Der
Wiederstand soll 0,3 Ω sein.
AVR Spannungsregler
Ein Grund für instabiles Verhalten oder Spannungseinbruch bei Belastung kann auch
ein defektes Wellenlager sein. Sollten alle Messwerte dem Sollwert entsprechen,
prüfen Sie das Frontlager.

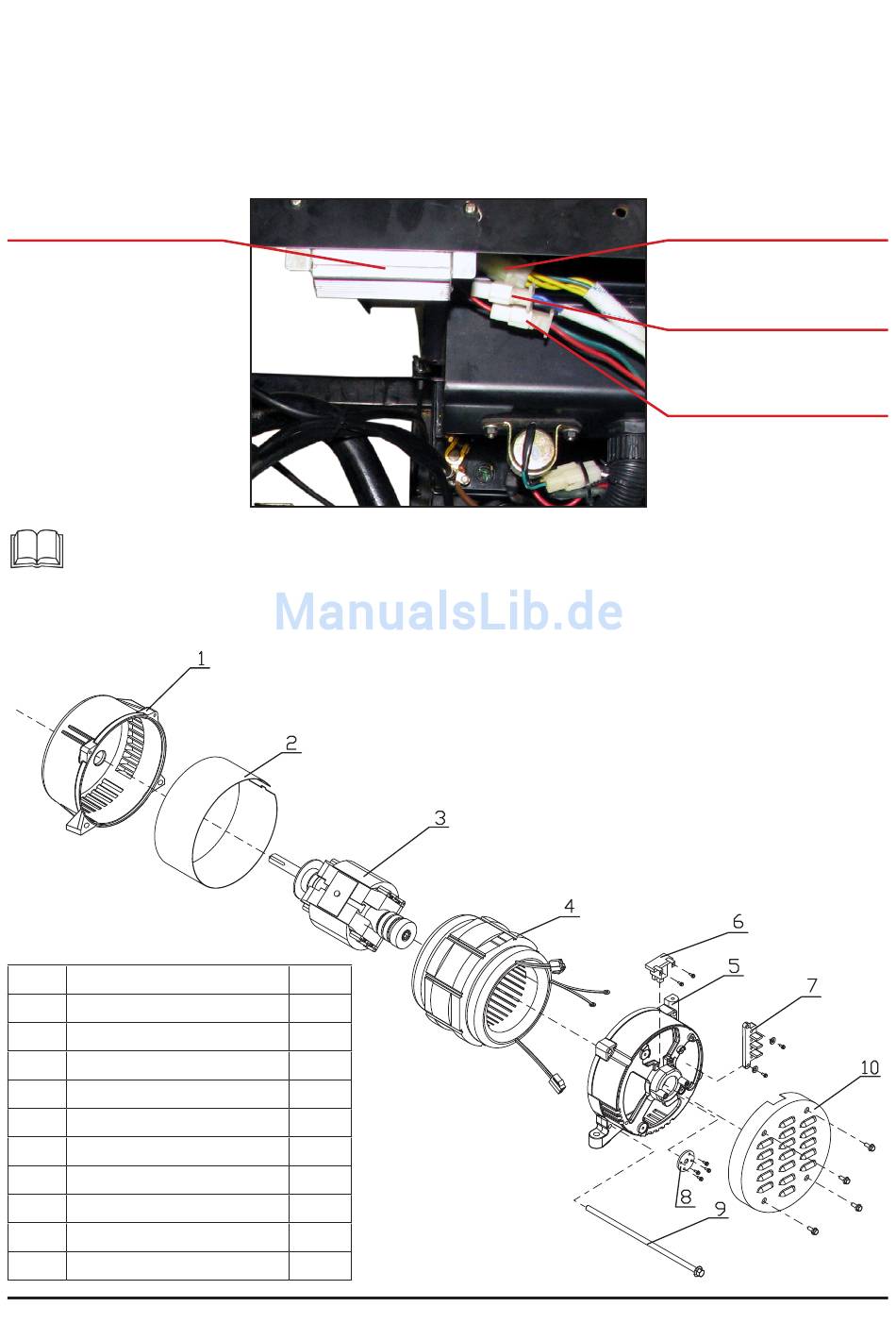

7.9. Explosionszeichnung

Nr. Bezeichnung
1 Lagerschild
2
Schirmblech
3 Rotorwicklung
4 Statorwicklung
5
Lagerschild
6 Kohlenhalter
7 Klemmfeld
8
Sicherungsplatte
9 Zugankerschrauben
10 Abdeckung
Stk.
1
1
1
1
1
1
1
1
4
1
Der Wiederstand soll pro Spule - d.h.
Versorgungsspannung
zu Kohlenanschlüsse
Messspannung
