2. Gerätestruktur
2.1 Strukturinformation TX-65
Siehe folgende Abbildungen für Kabel Informationen. Siehe Abbildung 2-1.
Siehe folgendes Blatt für detaillierte Informationen.
Nr. Port-
Funktion
Namen
1
LAN
Netzwerk
Port
2
DC 12V
Stroman-
schluss
3
Schraube Einstellen
des
Schildes

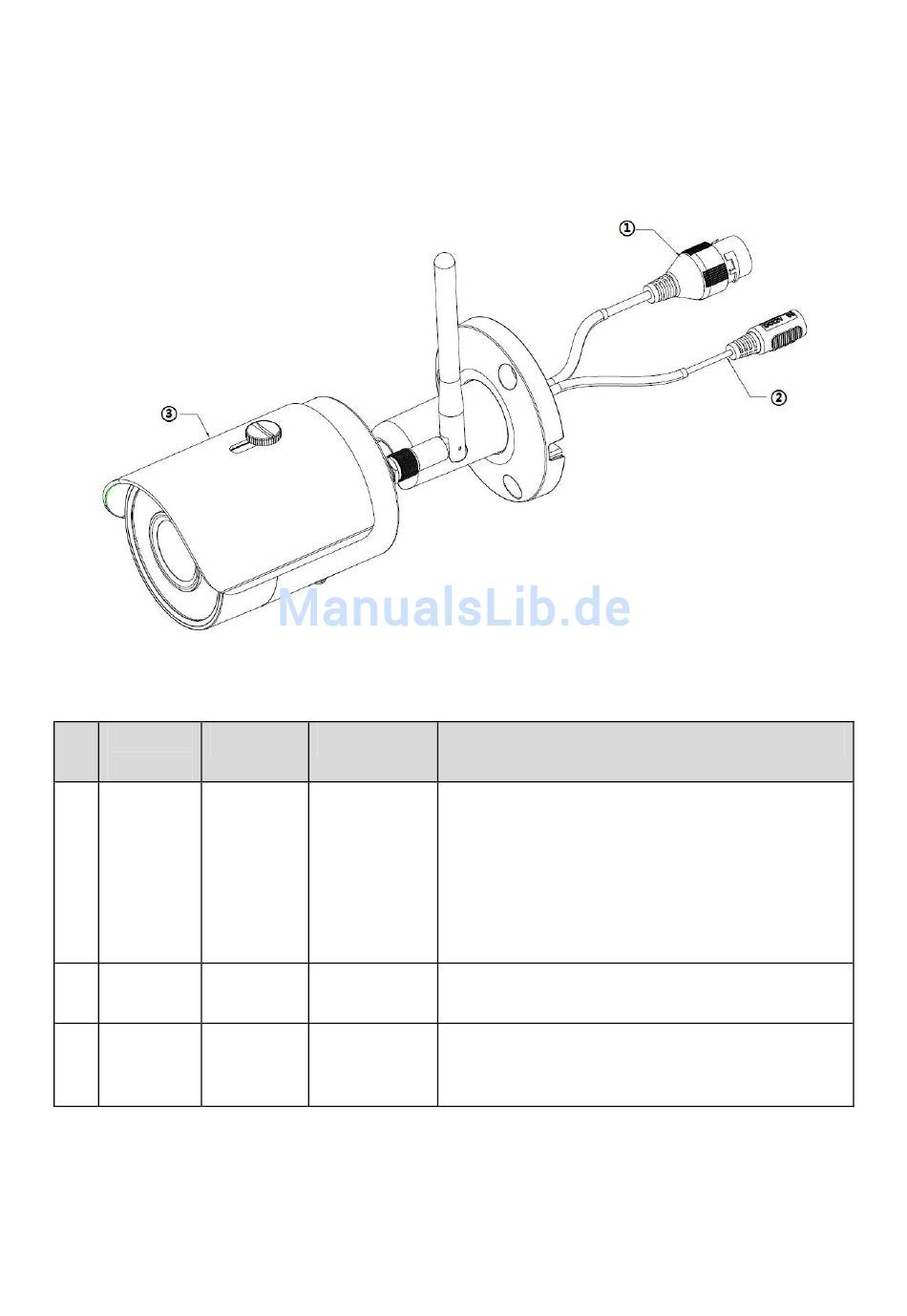

Abbildung 2-1
Verbindung
Hinweis:
Ethernet
Schließen Sie ein Standard Ethernet Kabel
Port
an.
Hinweis: PoE wird von einigen Geräten nicht
unterstützt. Vor dem Aufsetzen des
Kristallkopfs, ziehen Sie die Staub- und
wasserdichte Abdeckung durch das
Netzwerkkabel.
Stromanschluss Eingang DC 12V.
Einstellen des Schildes um
Sonneneinstrahlung und Regentropfenn auf
der Frontseite der Kamera zu verringern.
8
