Technaxx

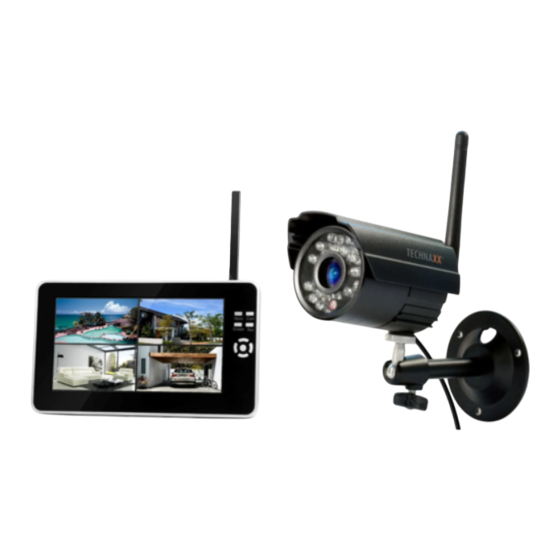

Easy Security Camera Set TX–28
Wichtiger Hinweis zu den Gebrauchsanleitungen:
Alle Sprachen der Gebrauchsanleitung finden Sie auf der beiliegenden CD. Vor der
ersten Benutzung die Gebrauchsanleitung bitte sorgfältig durchlesen.
Hiermit erklärt der Hersteller Technaxx Deutschland GmbH & Co.KG, dass sich dieses
Gerät, zu dem diese Bedienungsanleitung gehört, in Übereinstimmung mit den
grundlegenden Anforderungen der Normen gemäß Richtlinie RED 2014/53/EU. Hier
finden Sie die Konformitätserklärung: www.technaxx.de/ (in der unteren Leiste unter
"Konformitätserklärung"). Vor dem ersten Gebrauch lesen Sie die Gebrauchsanleitung
Telefonnummer für den technischen Service: 01805 012643 (14 Cent/Minute aus dem
deutschen Festnetz und 42 Cent/Minute aus Mobilfunknetzen).
Die Gebrauchsanleitung für zukünftige Bezugnahme oder eine Produktweitergabe
sorgfältig aufbewahren. Verfahren Sie ebenso mit dem Originalzubehör dieses Pro-
duktes. Im Garantiefall wenden Sie sich bitte an den Händler oder das Ladengeschäft,
wo Sie dieses Produkt gekauft haben. Garantie 2 Jahre
Der Monitor verfügt über einen aufladbaren Akku. Dieser muss vor dem ersten
Gebrauch vollständig aufgeladen werden. Hinweis: Laden Sie den Akku des
Geräts alle 2 bis 3 Monate, auch wenn es nicht verwendet wird.
Wenn Sie ein Loch in die Wand bohren vergewissern Sie sich, dass keine
Strom-/Netz-/Elektrokabel und/oder Rohrleitungen beschädigt werden. Bei Verwen-
dung des mitgelieferten Befestigungsmaterials übernehmen wir nicht gleichzeitig
auch die Haftung für eine fachgerechte Montage. Sie alleine haften dafür, dass das
Befestigungsmaterial für das jeweilige Mauerwerk geeignet ist, und dass die Montage
fachgerecht ausgeführt wird. Bei Arbeiten in größeren Höhen besteht Absturzgefahr!
Daher sorgen Sie für geeignete Absturzsicherungen.
®
* Gebrauchsanleitung
sorgfältig durch.
Kostenfreie E-Mail: support@technaxx.de
Hinweise zum Umweltschutz: Verpackungen sind re-
cycelbares Rohmaterial. Alte Geräte nicht im Hausmüll
entsorgen. Reinigung: Gerät vor Verschmutzung schüt-
zen (mit sauberem Tuch reinigen). Keine rauen, groben
Materialien oder Lösungsmittel oder andere aggressive
Reinigungsmittel verwenden. Gereinigtes Gerät gründlich
abwischen. Inverkehrbringer: Technaxx Deutschland
GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M.,
Deutschland

Werbung

loading

Inhaltszusammenfassung für Technaxx TX-28

  • Seite 1 Alle Sprachen der Gebrauchsanleitung finden Sie auf der beiliegenden CD. Vor der ersten Benutzung die Gebrauchsanleitung bitte sorgfältig durchlesen. Hiermit erklärt der Hersteller Technaxx Deutschland GmbH & Co.KG, dass sich dieses Gerät, zu dem diese Bedienungsanleitung gehört, in Übereinstimmung mit den grundlegenden Anforderungen der Normen gemäß...
  • Seite 2 Gewicht / Maße 395 g / (L) 20,0 x (B) 12,0 x (H) 2,0 cm IV. Lieferumfang: Easy Security Camera Set TX-28, 1x Kabellose Kamera, Kabelloser Video 7” TFT LCD-Monitor (Empfänger), USB-zu-Mini-USB-Kabel (Anschluss an einen PC), AV-Out-Kabel, Kamera-Netzadapter, Empfänger- Netzadapter, Kameraständer, Schrauben und Dübel, Gebrauchsanleitung...
  • Seite 3 1. Funktionen und Produktbeschreibung Digitales, kabelloses, störungsfreies, wasserfestes (IP65) Kameraset 100% Privatsphäre & SD-Aufnahme Verfügt über 4 Kanäle, unterstützt 4 Kameras auf einem Monitor (d.h. gleichzeitige Anzeige von 4 Kameras auf einem Monitor möglich) HINWEIS: Das Verbinden von einer Kamera mit mehreren Monitoren ist nicht möglich! Reichweite ≥...
  • Seite 4 2.1. Den Monitor aufladen Schließen Sie das mitgelieferte Netzteil am DC12 Volt/1A Eingang des Monitors an. Die Ladezeit beträgt ca. 3–4 Stunden. Während des Ladens leuchtet die ROTE LED dauerhaft auf. Wenn der Monitor vollständig aufgeladen ist, schaltet sich die ROTE LED aus.
  • Seite 5 2.4 Einlegen/Entfernen der Micro SD-Karte am Monitor Bevor Sie aufnehmen können müssen Sie eine Micro SD -Karte in das vorgesehene TF-Kartenfach am Monitor stecken. Stellen Sie den Monitor vor sich auf, sodass der Display und die Knöpfe (Menü, Cam, Screen und Rec) zu Ihnen zeigen. Die Micro SD-Karte drehen Sie bitte so, dass die flache Seite mit den Kontakten zu Ihnen zeigt.
  • Seite 6 3. Vorderseite des Monitors mit 7” Display Kameranummer Signalstärke Anzeigemodus Lautstärke Ladeanzeige Schleifenmodus TV-Format Bewegungserkennung Micro SD-Karte...
  • Seite 7 4. Seite des Monitors (Beschreibung von oben nach unten) Kabelloser Monitor EINschalter/ AUSschalter TF: MicroSD Karteneinschub Mini USB Anschluss: Mini-USB Anschluss, zur Verbin- dung zwischen PC und Monitor bei Verwendung von der “My Secure” PC Software AV-OUT-Anschluss: mit AV-Kabel an TV/LCD an- schließen DC 12V Eingang: Zur Verwendung von Dauerstrom...
  • Seite 8 6. Seitenansicht der Kamera (Beschreibung von oben nach unten) Antenne Stromversorgung Steckverbindung Kopplungstaste Hinweis: Diese Taste muss innerhalb von 3 Sek. während des Kopp- lungsvorganges ge- drückt werden Kameraständer 7. Vorderseite der Kamera mit IR-Nachtlichter PIR-Sensor (Bewegungsmelder...
  • Seite 9 8. Hauptmenü Menü Taste drücken, um das Hauptmenü aufzurufen. Das Bild unten erscheint auf dem Display des Monitors und Sie können die verschiedenen Optionen auswählen. Wiedergabe – Aufnahme – Kamera auswählen – Kontrast/Helligkeit Aufnahmeplan – Bewegungserkennung – Einstellungen - Zurück 8.1.
  • Seite 10 8.2. Modus Aufnahme „Menü“ Taste drücken, um das Hauptmenü aufzurufen. Drücken Sie die Pfeiltaste LINKS oder RECHTS zur Auswahl von „Aufnahme”. „OK” Taste drücken, um in die Option zu gelangen. Die unten gezeigten Einstellungen werden angezeigt: Manuelle Aufnahme Pfeiltasten nach OBEN oder UNTEN drücken zur Auswahl von „Manuelle Aufnahme”.
  • Seite 11 Aufnahme in einer Schleife Pfeiltasten LINKS oder RECHTS drücken zur Auswahl EINSCHALTEN oder AUSSCHALTEN. „OK” Taste zum Bestätigen der Auswahl drücken. „Beenden“ mit den Pfeiltasten OBEN/UNTEN auswählen, um wieder zu „Aufnahme“ zu- rückzukehren. SD-Karte formatieren Pfeiltasten nach OBEN oder nach UNTEN drücken zur Auswahl von „SD-Karte formatieren”.
  • Seite 12 SD-Karten Information Es werden SD- Karten Infor- mationen angezeigt (Größe der verwendeten und verblei- benden Kapazität „OK“ Taste drücken, „Aufnahme“ zurückzukehren. 8.3. Modus Kamera auswählen „Menü“ Taste drücken, um das Hauptmenü aufzurufen. Drücken Sie die Pfeiltaste LINKS oder RECHTS zur Auswahl von „Kamera wählen”.
  • Seite 13 Helligkeit Pfeiltasten nach OBEN oder nach UNTEN drücken zur Auswahl von „Helligkeit". Mit der Pfeiltaste LINKS oder RECHTS können Sie einen Wert zwischen 0 – 9 wählen. „OK“ Taste zum Bestätigen der Auswahl drücken. Sie kehren automatisch zum Hauptmenü zurück. 8.5.
  • Seite 14 8.6. Modus Bewegungserkennung „Menü“-Taste drücken, um das Hauptmenü aufzurufen. Drücken Sie die Pfeiltaste LINKS oder RECHTS zur Auswahl der Option „Bewegungserkennung”. „OK“ Taste drücken, um in den Modus zu gelangen. Die unten gezeigten Einstellungen werden angezeigt: Empfindlichkeit Entfernung Reaktion Hinweis: Die Empfindlichkeit des Bewegungssensors individuell Niedrig...
  • Seite 15 8.7. Modus Einstellungen „Menü“ Taste drücken, um das Hauptmenü aufzurufen. Drücken Sie die Pfeiltaste LINKS oder RECHTS zur Auswahl der “Einstellungen”. „OK“ Taste drücken, um in den Modus zu ge- langen. Die unten gezeigten Einstellungen werden angezeigt: Einstellungen Pfeiltasten nach OBEN oder nach UNTEN zur Auswahl von „Kamera Koppeln”...
  • Seite 16 Datum „OK“ Taste drücken zur Einstellung des Datum. Mit den Pfeiltasten “HOCH“ bzw. „RUNTER“ „LINKS“ bzw. „RECHTS“ das „Datum“ einstellen. „OK“ Taste zum Bestätigen der Einstel- lung drücken. „Beenden“ Pfeiltasten OBEN/UNTEN auswählen, um wieder zum Modus Einstellungen zurückzukehren. Zeit „OK“ Taste drücken zur Einstellung der Zeit.
  • Seite 17 Automatisches Umschalten Pfeiltasten nach OBEN oder nach UNTEN drücken zur Auswahl von „Umschaltzeit“. Standardeinstellung schaltzeit ist 5 Sek. (Wählbar: 5 Sek, 10 Sek, 30 Sek, 1 Min.) „OK“ Taste zur Bestätigung drü- cken. Sie kehren automatisch zum Modus Einstellungen zurück. Sprachen Pfeiltasten nach OBEN oder nach UNTEN drücken zur Auswahl von...
  • Seite 18 TV-Format Pfeiltasten nach OBEN oder nach UNTEN drücken zur Auswahl von "TV-Format". Standardeinstellung ist PAL (PAL für Europa, NTSC für USA). Pfeiltasten LINKS oder RECHTS drücken zur Auswahl von PAL oder NTSC. „OK“ Taste zum Bestätigen der Auswahl drücken. Sie kehren auto- matisch zum Modus Einstellungen zurück.
  • Seite 19 Produkt & Version Hier sind die aktuellen Softwarein- formationen hinterlegt. „OK“ Taste drücken, um zurück zum Modus Einstellungen zu kommen. Schlafmodus Pfeiltasten nach OBEN oder nach UNTEN drücken zur Auswahl von „Schlafmodus”. OK-Taste drücken, um in den Modus zu gelangen. Aktivieren Pfeiltasten nach OBEN oder nach UNTEN drücken zur Auswahl von...
  • Seite 20 10. Problembehebung Kein Signal Vergewissern Sie sich das, die Kamera gekoppelt ist (siehe Kapitel 2.3 und 8.7). Ansonsten siehe Kein Video. Kein Video Vergewissern Sie sich, dass Kamera und Monitor innerhalb der Reichweite liegen (max 200 Meter, Betonwände verringern die Reichweite). Perfekt Niedrig Kein Signal...
  • Seite 21 Technaxx Easy Security Camera Set TX28 12. Das Kamera-Set TX-28 mit “My Secure” verbinden Den Monitor der TX-28 mit dem PC/Notebook mit dem mitgelieferten Mini-USB Kabel (Mini-USB-Anschluss am Monitor, USB-Anschluss an Ihren Computer) verbinden. Laden Sie die Software herunter. Installieren Sie die Software „SIP- Cam“...
  • Seite 22 „My Secure APP“ finden Sie im oben genannten link. Gehen Sie auch auf diesen Link, zum Download der aktuellsten Software. ACHTUNG: Wenn Sie das Kamerabild des TX-28 Set über WLAN immer ver- folgen möchten, muss die Internetverbindung (über das mitgelieferte Mini-USB...
