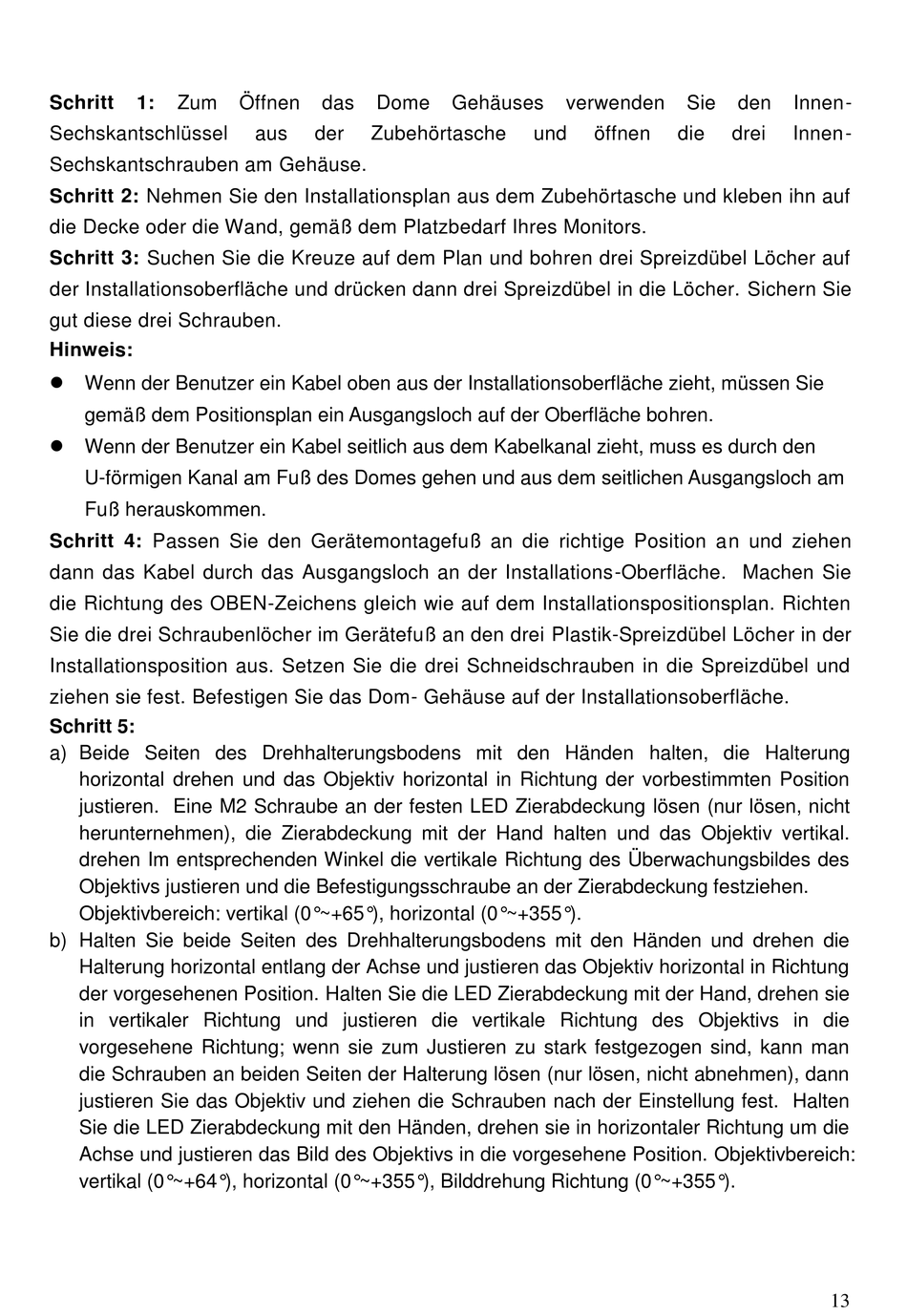

Technaxx TX-65 Handbuch Seite 13

Schritt 1: Zum
Sechskantschlüssel
Sechskantschrauben am Gehäuse.
Schritt 2: Nehmen Sie den Installationsplan aus dem Zubehörtasche und kleben ihn auf
die Decke oder die Wand, gemäß dem Platzbedarf Ihres Monitors.
Schritt 3: Suchen Sie die Kreuze auf dem Plan und bohren drei Spreizdübel Löcher auf
der Installationsoberfläche und drücken dann drei Spreizdübel in die Löcher. Sichern Sie
gut diese drei Schrauben.
Hinweis:
 Wenn der Benutzer ein Kabel oben aus der Installationsoberfläche zieht, müssen Sie
gemäß dem Positionsplan ein Ausgangsloch auf der Oberfläche bohren.
 Wenn der Benutzer ein Kabel seitlich aus dem Kabelkanal zieht, muss es durch den
U-förmigen Kanal am Fuß des Domes gehen und aus dem seitlichen Ausgangsloch am
Fuß herauskommen.
Schritt 4: Passen Sie den Gerätemontagefuß an die richtige Position an und ziehen
dann das Kabel durch das Ausgangsloch an der Installations-Oberfläche. Machen Sie
die Richtung des OBEN-Zeichens gleich wie auf dem Installationspositionsplan. Richten
Sie die drei Schraubenlöcher im Gerätefuß an den drei Plastik-Spreizdübel Löcher in der
Installationsposition aus. Setzen Sie die drei Schneidschrauben in die Spreizdübel und
ziehen sie fest. Befestigen Sie das Dom- Gehäuse auf der Installationsoberfläche.
Schritt 5:
a) Beide Seiten des Drehhalterungsbodens mit den Händen halten, die Halterung
horizontal drehen und das Objektiv horizontal in Richtung der vorbestimmten Position
justieren. Eine M2 Schraube an der festen LED Zierabdeckung lösen (nur lösen, nicht
herunternehmen), die Zierabdeckung mit der Hand halten und das Objektiv vertikal.
drehen Im entsprechenden Winkel die vertikale Richtung des Überwachungsbildes des
Objektivs justieren und die Befestigungsschraube an der Zierabdeckung festziehen.
Objektivbereich: vertikal (0°~+65°), horizontal (0°~+355°).
b) Halten Sie beide Seiten des Drehhalterungsbodens mit den Händen und drehen die
Halterung horizontal entlang der Achse und justieren das Objektiv horizontal in Richtung
der vorgesehenen Position. Halten Sie die LED Zierabdeckung mit der Hand, drehen sie
in vertikaler Richtung und justieren die vertikale Richtung des Objektivs in die
vorgesehene Richtung; wenn sie zum Justieren zu stark festgezogen sind, kann man
die Schrauben an beiden Seiten der Halterung lösen (nur lösen, nicht abnehmen), dann
justieren Sie das Objektiv und ziehen die Schrauben nach der Einstellung fest. Halten
Sie die LED Zierabdeckung mit den Händen, drehen sie in horizontaler Richtung um die
Achse und justieren das Bild des Objektivs in die vorgesehene Position. Objektivbereich:
vertikal (0°~+64°), horizontal (0°~+355°), Bilddrehung Richtung (0°~+355°).
Öffnen das Dome
aus der Zubehörtasche
Gehäuses verwenden
und öffnen
Sie den Innen-
die drei Innen-
