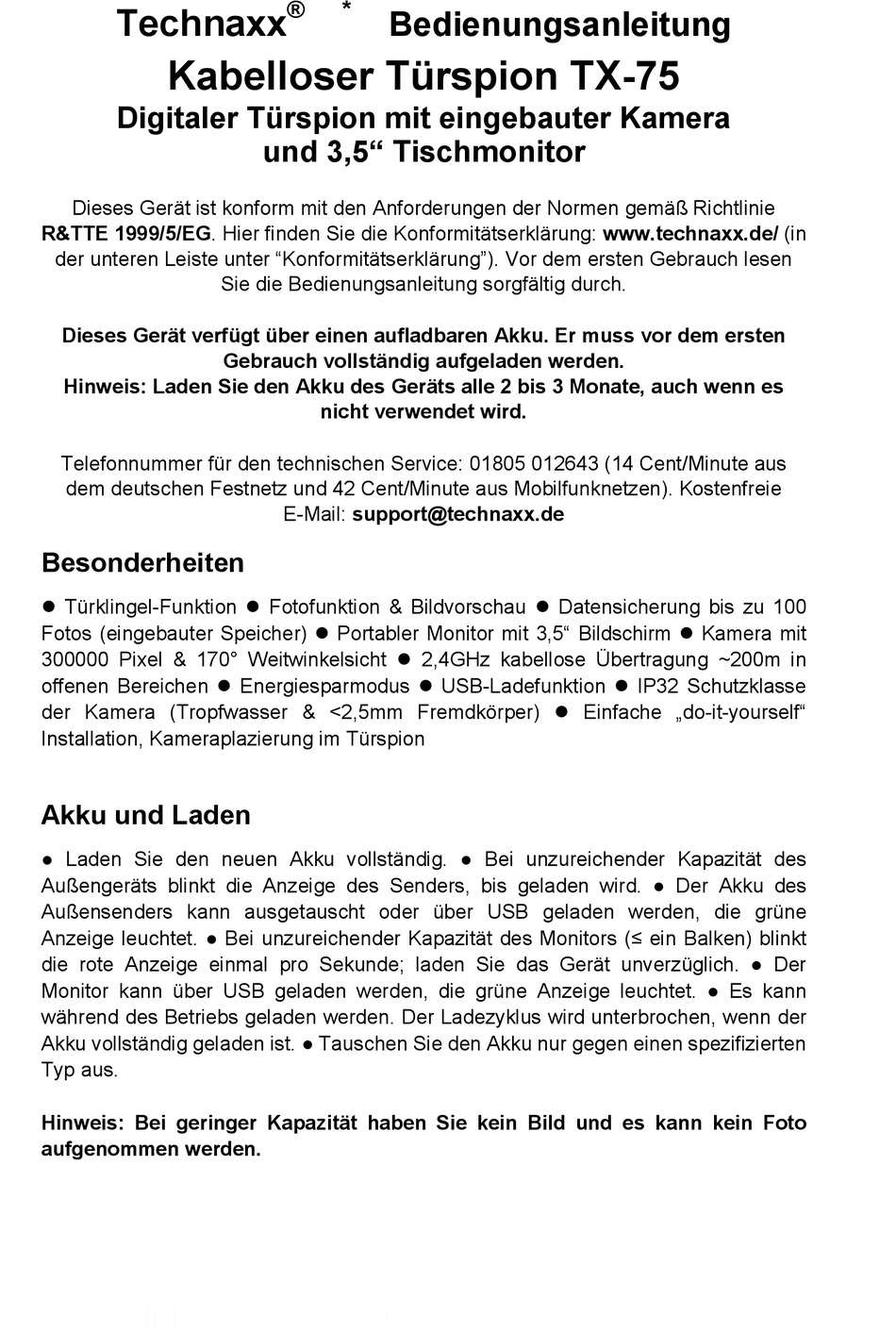

Technaxx
®
*
Bedienungsanleitung

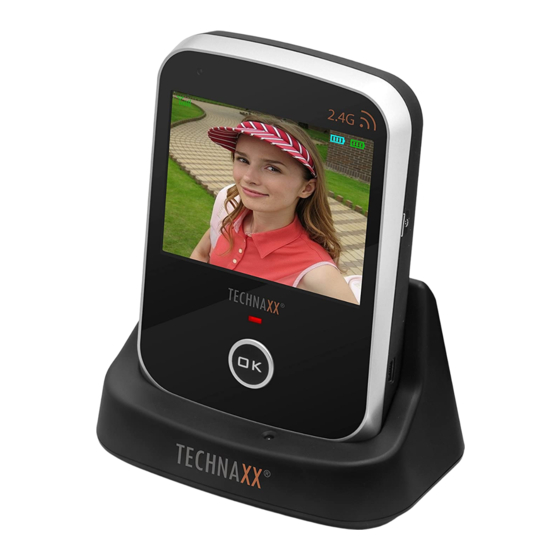

Kabelloser Türspion TX-75
Digitaler Türspion mit eingebauter Kamera
und 3,5" Tischmonitor
Dieses Gerät ist konform mit den Anforderungen der Normen gemäß Richtlinie
R&TTE 1999/5/EG. Hier finden Sie die Konformitätserklärung: www.technaxx.de/ (in
der unteren Leiste unter "Konformitätserklärung"). Vor dem ersten Gebrauch lesen
Sie die Bedienungsanleitung sorgfältig durch.
Dieses Gerät verfügt über einen aufladbaren Akku. Er muss vor dem ersten
Gebrauch vollständig aufgeladen werden.
Hinweis: Laden Sie den Akku des Geräts alle 2 bis 3 Monate, auch wenn es
nicht verwendet wird.
Telefonnummer für den technischen Service: 01805 012643 (14 Cent/Minute aus
dem deutschen Festnetz und 42 Cent/Minute aus Mobilfunknetzen). Kostenfreie
E-Mail: support@technaxx.de
Besonderheiten
Türklingel-Funktion Fotofunktion & Bildvorschau Datensicherung bis zu 100
Fotos (eingebauter Speicher) Portabler Monitor mit 3,5" Bildschirm Kamera mit
300000 Pixel & 170° Weitwinkelsicht 2,4GHz kabellose Übertragung ~200m in
offenen Bereichen Energiesparmodus USB-Ladefunktion IP32 Schutzklasse
der Kamera (Tropfwasser & <2,5mm Fremdkörper) Einfache „do-it-yourself"
Installation, Kameraplazierung im Türspion
Akku und Laden
● Laden Sie den neuen Akku vollständig. ● Bei unzureichender Kapazität des
Außengeräts blinkt die Anzeige des Senders, bis geladen wird. ● Der Akku des
Außensenders kann ausgetauscht oder über USB geladen werden, die grüne
Anzeige leuchtet. ● Bei unzureichender Kapazität des Monitors (≤ ein Balken) blinkt
die rote Anzeige einmal pro Sekunde; laden Sie das Gerät unverzüglich. ● Der
Monitor kann über USB geladen werden, die grüne Anzeige leuchtet. ● Es kann
während des Betriebs geladen werden. Der Ladezyklus wird unterbrochen, wenn der
Akku vollständig geladen ist. ● Tauschen Sie den Akku nur gegen einen spezifizierten
Typ aus.
Hinweis: Bei geringer Kapazität haben Sie kein Bild und es kann kein Foto
aufgenommen werden.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Technaxx TX-75
Inhaltszusammenfassung für Technaxx TX-75
- Seite 1 Digitaler Türspion mit eingebauter Kamera und 3,5“ Tischmonitor Dieses Gerät ist konform mit den Anforderungen der Normen gemäß Richtlinie R&TTE 1999/5/EG. Hier finden Sie die Konformitätserklärung: www.technaxx.de/ (in der unteren Leiste unter “Konformitätserklärung”). Vor dem ersten Gebrauch lesen Sie die Bedienungsanleitung sorgfältig durch.
-
Seite 2: Technische Spezifikationen
Technische Spezifikationen Aussenkamera und Emitter (Sender) Kamera / Objektiv 300000 Pixel & 170° Weitwinkel Stromversorgung Austauschbarer aufladbarer Lithium Akku 7800mAh (Typ 18650) Ladezeit ~12 Stunden Betriebszeit ~39 Stunden kontinuierlich ~52 Tage (Beobachtungsmodus), Standby-Zeit ~1 Jahr (Energiesparmodus) Akku alle 6 Monate laden Leistungsaufnahme 160mA Stromversorgung... - Seite 3 Produktübersicht Aussenkamera (Installation im Türspion) 1 Kamera 3 Rückseite Klebeband 2 Klingelknopf 4 Anschlusskabel Klingelknopf der Außenkamera: Drücken Sie die Taste zum Klingeln (BLAUE LED leuchtet beim Klingeln) Sender 1 USB-Ladeanschluss 4 Anschluss 5 LED Start (siehe nachstehende Abbildung) 3 Überwachungsmodus 6 Kopplungstaste Energiesparmodus (siehe nachstehende Abbildung)
- Seite 4 Starttaste: Setzen Sie den Akku ein und drücken Sie die Taste zur Bestätigung des Modus. 3. Kopplungstaste „Reset“: Zur Kopplung mit dem Monitor; falsche Verwendung kann zu Fehlfunktion führen. Monitor 1 Ein- / Ausschalter, Kopplung 5 Foto aufnehmen / löschen 2 USB-Port 6 Betriebsanzeige 3 Ladeanzeige...
-
Seite 5: Vor Der Installation
Vor der Installation Setzen Sie die richtigen Akkus in das jeweilige Gerät ein (Monitor: BP-6M; Sender: Typ 18650), laden Sie beide Geräte (siehe Kapitel Akku und Laden) und testen Sie sie. Zum Laden des Monitors mit der Ladestation klappen Sie den Aufsteller aus und stellen Sie den Monitor in die Ladestation;... - Seite 6 Verwenden Sie die runde Das Kabel wird durch den Richten Sie die Kamera Abdeckung, falls Türspion gezogen. aus und fixieren sie. Türspion größer als die Kamera ist. Hängen Ziehen Ziehen Sie die Schraube Montageplatte Schraube fest an. Schraube. Montageplatte an. Schließen Sie das Kabel Schließen Schützen Sie das Kabel,...
-
Seite 7: Akku Einsetzen
Tür Schraube Außenkamera Sender Anschlusskabel Akku einsetzen In der Abbildung sehen Sie links den Sender und rechts den Monitor. 1 = Akkuanschluss 2 = Akku Monitor ein-/ausschalten Setzen Sie den Akku im Monitor ein und halten Sie den Ein-/Ausschalter (1) für 3 Sekunden zum Einschalten gedrückt. -
Seite 8: Modus Umschalten
USB-Port Signalsymbol Sender-Akkuanzeige Monitor-Akkuanzeige Modus umschalten 1. und 2. mit PFEIL NACH OBEN: Überwachungsmodus: Stellen Sie den Schalter auf „ON“ (EIN), um den Überwachungsmodus zu wählen und drücken Sie die Starttaste zur Bestätigung. In diesem Modus können Sie sehen, was vor der Tür vor sich geht, wenn Sie „OK“... - Seite 9 Türklingel: Drücken Sie den Klingelknopf, der Monitor zeigt das Live-Video von draußen und klingelt für 30 Sekunden. Drücken Sie „OK“, um das Klingeln zu beenden und drücken Sie erneut „OK“, um den Bildschirm auszuschalten. Foto aufnehmen: Der Monitor ist eingeschaltet und zeigt das Live-Video Drücken Sie , um ein Foto aufzunehmen ...
-
Seite 10: Gefahr-, Sicherheits- Und Warnhinweise
Links: Monitor Rechts: Sender Ein-/Ausschalter Rücksetztaste Start Gefahr-, Sicherheits- und Warnhinweise ► Unsachgemäßer Umgang mit dem Nachtsichtgerät und den zugehörigen Zubehörteilen kann für Sie und andere gefährlich sein und Ihr Gerät beschädigen oder zerstören. Wir bitten Sie daher, unbedingt die folgenden Gefahren-, Sicherheits- und Warnhinweise zu lesen und zu beachten. - Seite 11 Rohmaterial. Alte Geräte nicht im Hausmüll entsorgen. Reinigung: Gerät vor Verschmutzung schützen (mit sauberem Tuch reinigen). Keine rauen, groben Materialien oder Lösungsmittel oder andere aggressive Reinigungsmittel verwenden. Gereinigtes Gerät gründlich abwischen. Inverkehrbringer: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Deutschland...
