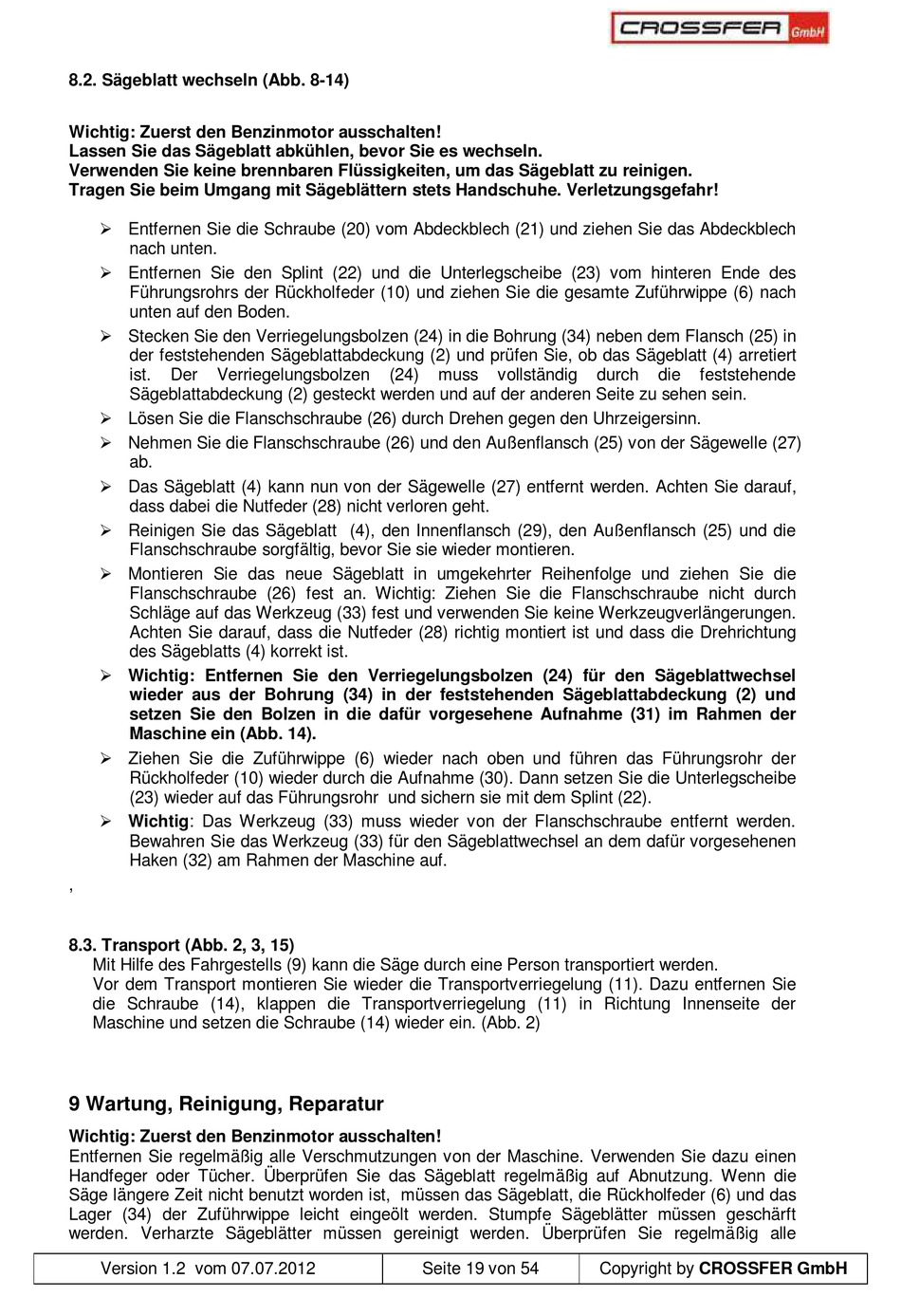

8.2. Sägeblatt wechseln (Abb. 8-14)
Wichtig: Zuerst den Benzinmotor ausschalten!
Lassen Sie das Sägeblatt abkühlen, bevor Sie es wechseln.
Verwenden Sie keine brennbaren Flüssigkeiten, um das Sägeblatt zu reinigen.
Tragen Sie beim Umgang mit Sägeblättern stets Handschuhe. Verletzungsgefahr!
Ü Entfernen Sie die Schraube (20) vom Abdeckblech (21) und ziehen Sie das Abdeckblech
nach unten.
Ü Entfernen Sie den Splint (22) und die Unterlegscheibe (23) vom hinteren Ende des
Führungsrohrs der Rückholfeder (10) und ziehen Sie die gesamte Zuführwippe (6) nach
unten auf den Boden.
Ü Stecken Sie den Verriegelungsbolzen (24) in die Bohrung (34) neben dem Flansch (25) in
der feststehenden Sägeblattabdeckung (2) und prüfen Sie, ob das Sägeblatt (4) arretiert
ist.
Der
Verriegelungsbolzen
Sägeblattabdeckung (2) gesteckt werden und auf der anderen Seite zu sehen sein.
Ü Lösen Sie die Flanschschraube (26) durch Drehen gegen den Uhrzeigersinn.
Ü Nehmen Sie die Flanschschraube (26) und den Außenflansch (25) von der Sägewelle (27)
ab.
Ü Das Sägeblatt (4) kann nun von der Sägewelle (27) entfernt werden. Achten Sie darauf,
dass dabei die Nutfeder (28) nicht verloren geht.
Ü Reinigen Sie das Sägeblatt (4), den Innenflansch (29), den Außenflansch (25) und die
Flanschschraube sorgfältig, bevor Sie sie wieder montieren.
Ü Montieren Sie das neue Sägeblatt in umgekehrter Reihenfolge und ziehen Sie die
Flanschschraube (26) fest an. Wichtig: Ziehen Sie die Flanschschraube nicht durch
Schläge auf das Werkzeug (33) fest und verwenden Sie keine Werkzeugverlängerungen.
Achten Sie darauf, dass die Nutfeder (28) richtig montiert ist und dass die Drehrichtung
des Sägeblatts (4) korrekt ist.
Ü Wichtig: Entfernen Sie den Verriegelungsbolzen (24) für den Sägeblattwechsel
wieder aus der Bohrung (34) in der feststehenden Sägeblattabdeckung (2) und
setzen Sie den Bolzen in die dafür vorgesehene Aufnahme (31) im Rahmen der
Maschine ein (Abb. 14).
Ü Ziehen Sie die Zuführwippe (6) wieder nach oben und führen das Führungsrohr der
Rückholfeder (10) wieder durch die Aufnahme (30). Dann setzen Sie die Unterlegscheibe
(23) wieder auf das Führungsrohr und sichern sie mit dem Splint (22).
Ü Wichtig: Das Werkzeug (33) muss wieder von der Flanschschraube entfernt werden.
Bewahren Sie das Werkzeug (33) für den Sägeblattwechsel an dem dafür vorgesehenen
Haken (32) am Rahmen der Maschine auf.
,
8.3. Transport (Abb. 2, 3, 15)
Mit Hilfe des Fahrgestells (9) kann die Säge durch eine Person transportiert werden.
Vor dem Transport montieren Sie wieder die Transportverriegelung (11). Dazu entfernen Sie
die Schraube (14), klappen die Transportverriegelung (11) in Richtung Innenseite der
Maschine und setzen die Schraube (14) wieder ein. (Abb. 2)
9 Wartung, Reinigung, Reparatur
Wichtig: Zuerst den Benzinmotor ausschalten!
Entfernen Sie regelmäßig alle Verschmutzungen von der Maschine. Verwenden Sie dazu einen
Handfeger oder Tücher. Überprüfen Sie das Sägeblatt regelmäßig auf Abnutzung. Wenn die
Säge längere Zeit nicht benutzt worden ist, müssen das Sägeblatt, die Rückholfeder (6) und das
Lager (34) der Zuführwippe leicht eingeölt werden. Stumpfe Sägeblätter müssen geschärft
werden. Verharzte Sägeblätter müssen gereinigt werden. Überprüfen Sie regelmäßig alle
Version 1.2 vom 07.07.2012
(24)
muss
vollständig
Seite 19 von 54
durch
die
feststehende
Copyright by CROSSFER GmbH
