MONTAGE

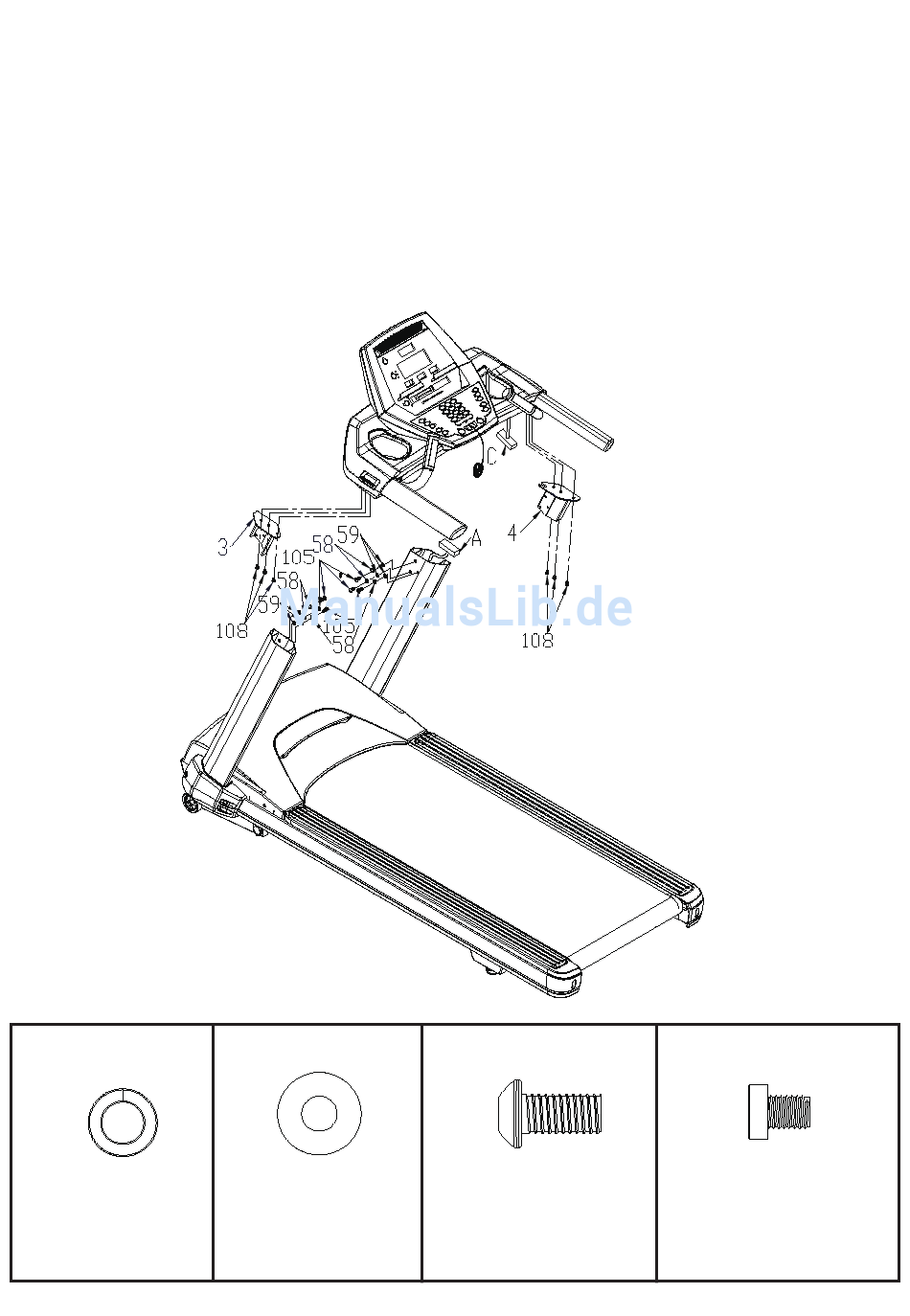

Schritt 3: Montage der Konsolenhalterungen

• Montieren Sie die 2 Konsolenhalterungen (3 links & 4 rechts) mit 6x M8 x 12mm Schrauben am
Konsolenrahmen (108).
• Verbinden Sie das Computerkabel (C)(120) mit dem Hauptkabel(A)(87).
• Nun schieben Sie die Konsolenhalterungen in die Displayholme und fixieren diese mit 6x 3/8" x 3/4"
Schrauben (105), 3/8" Sprengringe (58) und 3/8" Beilagscheiben(59). Bitte seien Sie bei der Montage
vorsichtig und gehen Sie sicher das kein Kabel geklemmt wird.
Teil 58
3/8" Sprengring
6 Stück
Teil 59
3/8" Beilagscheibe
6 Stück
Teil 105
3/8" x 3/4" Inbussschraube
6 Stück
TR6000
Teil 108
M8 x 12mm Inbussschraube
6 Stück
