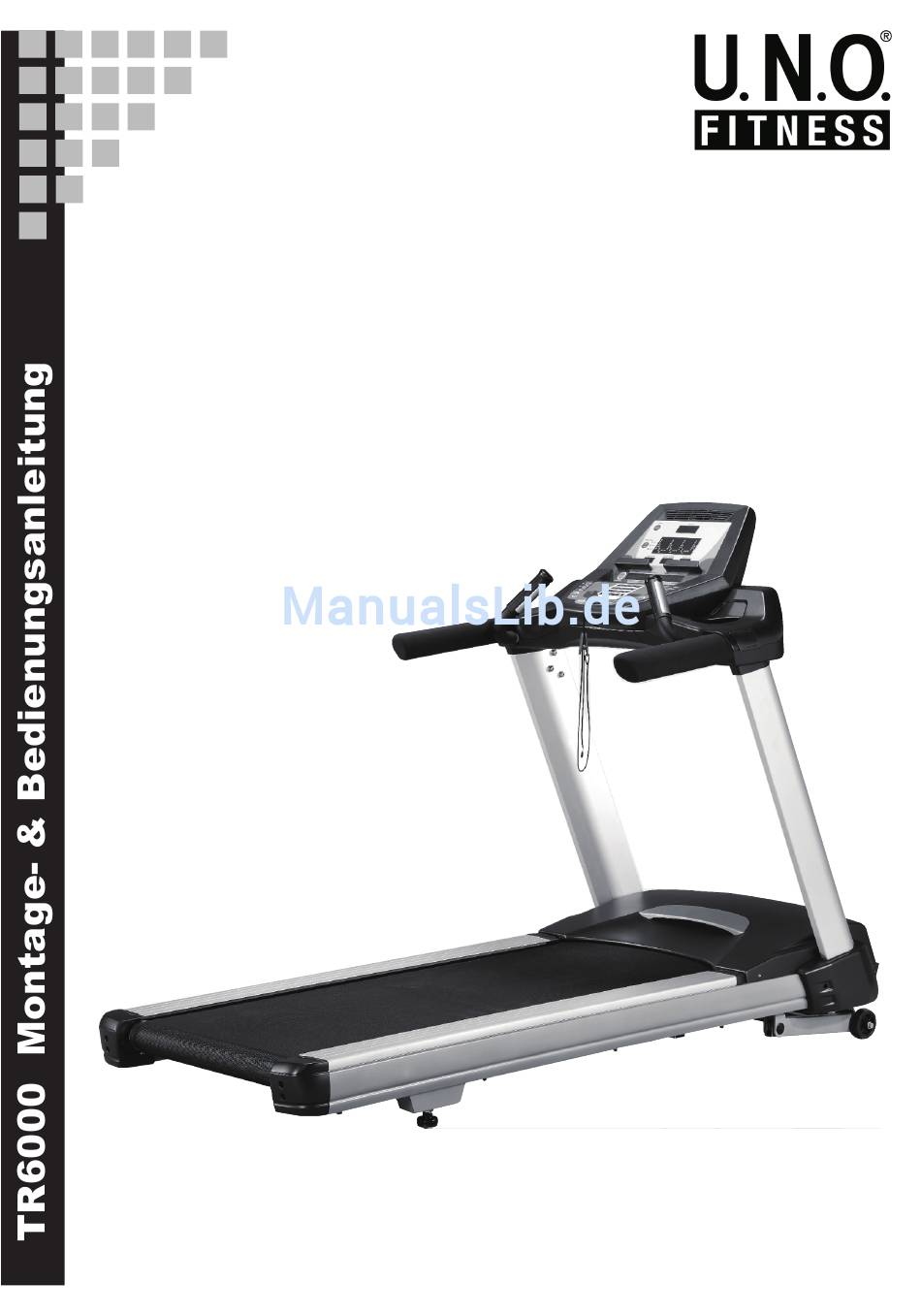

- Seite 1 TR6000 Montage- & Bedienungsanleitung Art.-Nr.: 10019...
- Seite 2 SICHERHEITSHINWEISE Lesen Sie unbedingt die gesamte Bedienungsanleitung Persönliche Sicherheit - Während Ihrer Abwesenheit sollte das Netzkabel entfernt vor dem ersten Training genau durch. werden, damit ein unsachgemäßer Gebrauch durch Dritte Um ein langjähriges, effizientes und sicheres Training zu verhindert wird. ermöglichen, ist es unbedingt erforderlich, dass Sie die - Das Training muss sofort abgebrochen werden, wenn Sie Wartungs- und Sicherheitsanweisungen dieser Anleitung...
-
Seite 3: Explosionszeichnung
EXPLOSIONSZEICHNUNG TR6000... - Seite 4 TR6000 ERSATZTEILLISTE Anzahl N r. Bezeichnung Anzahl N r. Bezeichnung Hauptrahmen Sprengring Ø8 × 1.5T Steigungsrahmen Beilagscheibe Ø8 × 16 × 1T Holm-Cockpit Verbindungsstück, links Inbusschraube M8 × 1.25 × 110L Holm-Cockpit Verbindungsstück, rechts Hutmutter M8 × 1.25 × 6.5T...
-
Seite 5: Montage
MONTAGE TR6000 Bezeichnung Anzahl Bezeichnung Anzahl Kunststoffring Isolierung Klebestreifen Springkabel Cockpit Safety-Key Handpulssensor Handlauf Seitenrahmen Lauffläche Seitliche Trittfläche... - Seite 6 MONTAGE T6000 Entnehmen Sie alle Teile vorsichtig der Verpackung. Lassen Sie sich hierbei von einer zweiten Person helfen, da einige Teile schwer und sperrig sind. Vergewissern Sie sich vor der Montage Ihres Trainingsgerätes anhand der Montage-Teileliste, dass alle benötigten Teile vorhanden sind. Zur Montage benötigen Sie zwei Personen.
- Seite 7 MONTAGE TR6000 Schritt 1: Upright Tubes • Das rechte Standrohr (19) hat das Computer-Kabel (A) (87) bereits vorinstalliert. Verbinden sie den Stecker des unteren Hauptkabels mit dem Stecker des Computerkabels und befestigen Sie den Holm mit dem Grundrahmen. Wichtig ist das Sie das Kabel beim befestigen der Schrauben nicht einklemmen. Schrauben Sie einer der 3 / 8 "x 3-3/4"...
-
Seite 8: Schritt 2: Montage Der Konsole
MONTAGE TR6000 Schritt 2: Montage der Konsole • Bitte verbinden Sie die Computerkabel (G(86) & C(120)), Handpulskabel (D(122) & F(88), rechts und B(28) & E(88), links) und befestigen sie das Erdungskabel (H)(121) an der vorgegeben Stelle (I) am Stahlrahmen mit einer M5 x 12 mm Schraube (73) und dem M5 Sicherungsring (125). -
Seite 9: Schritt 3: Montage Der Konsolenhalterungen
MONTAGE TR6000 Schritt 3: Montage der Konsolenhalterungen • Montieren Sie die 2 Konsolenhalterungen (3 links & 4 rechts) mit 6x M8 x 12mm Schrauben am Konsolenrahmen (108). • Verbinden Sie das Computerkabel (C)(120) mit dem Hauptkabel(A)(87). • Nun schieben Sie die Konsolenhalterungen in die Displayholme und fixieren diese mit 6x 3/8” x 3/4”... -
Seite 10: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN TR6000 Fehlerstrom-Schutzschalter ON/OFF-Schalter Netzanschluss Um das Laufband vor Schäden, die durch eine Überspannung des Stromnetzes entstehen können, zu schützen, befindet sich neben dem ON/OFF-Schalter an der Vorderseite der Motor- abdeckung ein Fehlerstrom-Schutzschalter. Dieser Schalter springt bei einer Überspannung heraus und unterbricht den Stromkreis, d.h. -
Seite 11: Wartung & Pflege
WARTUNG & PFLEGE TR6000 ACHTUNG Justierung der Laufmatte Während des Trainings sollte die Laufmatte möglichst mittig und Bevor Sie Wartungs- oder gerade laufen. Überprüfen Sie den Lauf der Matte regelmäßig, Reinigungsarbeiten durchführen, um festzustellen, ob sich die Ausrichtung der Matte verändert muss das Laufband ausge- hat. -
Seite 12: Schmierung Der Laufmatte
WARTUNG & PFLEGE TR6000 Schmierung der Laufmatte Sollten Sie das U.N.O. Fitness Silikonspray (siehe Abbildung/als Zubehör erhältlich) zum Schmieren Ihres Laufbandes verwenden, entfällt das Lösen der ACHTUNG: Einstellschrauben. Heben Sie die Laufmatte mit den Die wichtigste Wartungsmaßnahme ist die Händen etwas an und bringen Sie das Schmierung bzw. - Seite 13 WARTUNG & PFLEGE TR6000 ACHTUNG Warum ist Wartung meines Laufbandes so Schalten Sie immer das Laufband aus und wichtig? trennen Sie es unbedingt dauerhaft vom Damit Sie lange Freude an Ihrem Laufband haben ist Stromnetz bevor Sie Reinigungs-, Wartungs-, es wichtig einige grundlegende Wartungsarbeiten Reparatur- oder ähnliche Arbeiten vornehmen.
- Seite 14 COCKPIT TR6000 Ventilator Taste fur Ventilator Direktwahltasten Direktwahltasten Geschwindigkeit Steigung Steigung Geschwindigkeit Kontrolltasten Pause/Stop/ Safety Key Reset-Taste Start-Taste...
-
Seite 15: Cockpit-Anleitung
COCKPIT-ANLEITUNG TR6000 Starten des Laufbandes: Um das Laufband in Betrieb zu nehmen, stecken Sie den Netzstecker in eine geeignete Steckdose. Nun schalten sie den Netzschalter vorne neben dem Netzstecker ein. Stellen Sie sicher, dass der Safety Key richtig sitzt. Sobald Sie das Laufband eingeschaltet haben wird das Display für eine kurze Zeit aufleuchten. - Seite 16 COCKPIT-ANLEITUNG TR6000 Programm Das Laufband bietet 5 voreingestellte Programme: ein benutzerfreundliches Programm das sie selbst definieren können, 2 pulsgesteuerte Programme, ein Fitness-Test-Programm und ein manuelles Programm. Wahl eines voreingestellten Programmes: • Wählen Sie ein Programm und drücken sie ENTER um das Programm zu personilisieren oder drücken sie START um das Programm zu beginnen.
-
Seite 17: Fitness Test
COCKPIT-ANLEITUNG TR6000 Fitness Test: Das Fitness-Test-Programm basiert auf dem GERKIN-Protokol. Mit diesem Programm testen Sie ihre Leistungsfähigkeit. Das Programm verändert die Geschwindigkeit und Steigung automatisch bis sie 85% Ihres maximalen Pulswertes erreicht haben. Wie lange Sie brauchen bis sie 85% Ihrer maximalen Leistungsfähigkeit erreicht haben bestimmt dann das Ergebnis. -
Seite 18: Fitness Test Programmieren
COCKPIT-ANLEITUNG TR6000 Vorbereitungen für den Fitness Test: • Vergewissern Sie sich ob Sie in einem gesundheitlich einwandfreiem Zustand sind. Wenn Sie gesundheitliche Probleme haben fragen Sie ihren Arzt oder Physiotherapeuten. • Bitte wärmen Sie sich vor dem Training ausreichend auf. -
Seite 19: Puls & Herzfrequenzmessung
PULS & HERZFREQUENZMESSUNG Herzfrequenz-Zielzonen 100% Alter 20 25 30 35 40 45 50 55 60 65 70 75 80 Berechnung der persönlichen Fitness-Zielzone Herzfrequenz-Trainings-Zielzonen 70 bis 80% der HF max Ihre persönlichen HF-Trainingszonen errechnen Während des Trainings werden in dieser Zone ca. Sie anhand der nachfolgenden Formel: 10-12 Kalorien pro Minute verbrannt. - Seite 20 PULS & HERZFREQUENZMESSUNG ACHTUNG Pulsmessung über Handsensoren Diese Art der Messung dient lediglich zur Ermittlung Die im Cockpit oder an den Handläufen integrierten und Anzeige Ihrer Herzfrequenz während des Handsensoren ermöglichen die Ermittlung der Trainings. Es kann aber nichts über die für Sie Pulsfrequenz.
-
Seite 21: Häufig Gestellte Fragen
PULS & HERZFREQUENZMESSUNG Häufig gestellte Fragen Was ist wenn, die Herzfrequenz nicht angezeigt wird: Überprüfen Sie, ob der Hautkontakt der Elektroden ausreichend ist. Der Brustgurt funktioniert nur dann einwandfrei, wenn er direkt auf der nackten Haut liegt. Eventuelle Körperbehaarung im Brustbereich kann diesen Kontakt unterbrechen. -
Seite 22: Fehlerbehebung
FEHLERBEHEBUNG Diese Liste enthält einige Ansätze zur Problemlösung. Bitte versuchen Sie wie folgt vorzugehen wenn ein Fehler auftritt bevor Sie ihren Händler kontaktieren. PROBLEM LÖSUNG Keine Anzeige nach dem Einschalten. Überprüfen Sie, ob das Netzkabel sowohl am Gerät als auch an der Steckdose richtig angebracht ist. Überprüfen Sie die einwandfreie Funktion der Steckdose, an der Sie das Netzkabel angeschlossen haben. -
Seite 23: Technische Daten
TECHNISCHE DATEN TR6000 Computer-Anzeige von Zeit (min u. H) • Geschwindigkeit (km/h) • Strecke (m u. Km) • Energieverbrauch (kcal) • Steigung • Puls (bei Verwendung der Handsensoren) • oder Herzfrequenz (bei Verwendung eines Brustgurtes - als Zubehör erhältlich) •... -
Seite 24: Garantiebestimmungen
GARANTIEBESTIMMUNGEN Um Ihnen im Servicefall schnell helfen zu können, Garantiebedingungen benötigen wir einige Daten von Ihrem Fitnessgerät bzw. Die Garantiezeit für Ihr Trainingsgerät beginnt: von Ihnen. - für neue Produkte ab dem Kaufdatum des Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen Endverbrauchers, die bei einem direkten zu können, benötigen wir in jedem Fall die Serien- und autorisierten Vertriebspartner der... - Seite 25 ENTSORGUNG ACHTUNG: Ihr Trainingsgerät trägt dieses Symbol. Es besagt, dass Elektro- und Elektronikgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen, sondern einem getrennten Rücknahmesystem zugeführt werden sollten. Entsorgungsinformationen für Benutzer im Heimbereich/Privathaushalten ACHTUNG: Entsorgen Sie dieses Trainingsgerät nicht mit dem normalen Hausmüll! Entsprechend einer neuen EU-Richtlinie, welche die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektro- und Elektronikgeräten vorschreibt, müssen elektrische und elektronische Altgeräte getrennt entsorgt werden.
-
Seite 26: Sicherheitshinweise
Sicherheitshinweise • Dieses Produkt wurde TÜV- und GS- vorhanden ist! Das Gerät darf nicht in der Nähe von getestet und entspricht den neuesten Sicherheitsanforderungen. Um die Gefahr Wasser oder anderen Flüssigkeiten auf- von Verletzungen od. elektrischem Schock gestellt werden. zu vermeiden, sollten Sie unbedingt diese •... -
Seite 27: Fehlerbeschreibung
SE RV I C EK ART E Bitte füllen Sie alle Angaben dieses Formulares vollständig aus und legen Sie eine Kopie des datierten Kaufbeleges bei. Persönliche Daten: Tel. (privat): Vorname: Name: Tel. (geschäftlich): Straße: Tel. (mobil): PLZ, Ort: E-mail: Geräte-Spezifikation: Artikel-Bezeichnung: TR 6000 Kaufdatum:...
