Uno TR6000 Montage- & Bedienungsanleitung Seite 7

MONTAGE

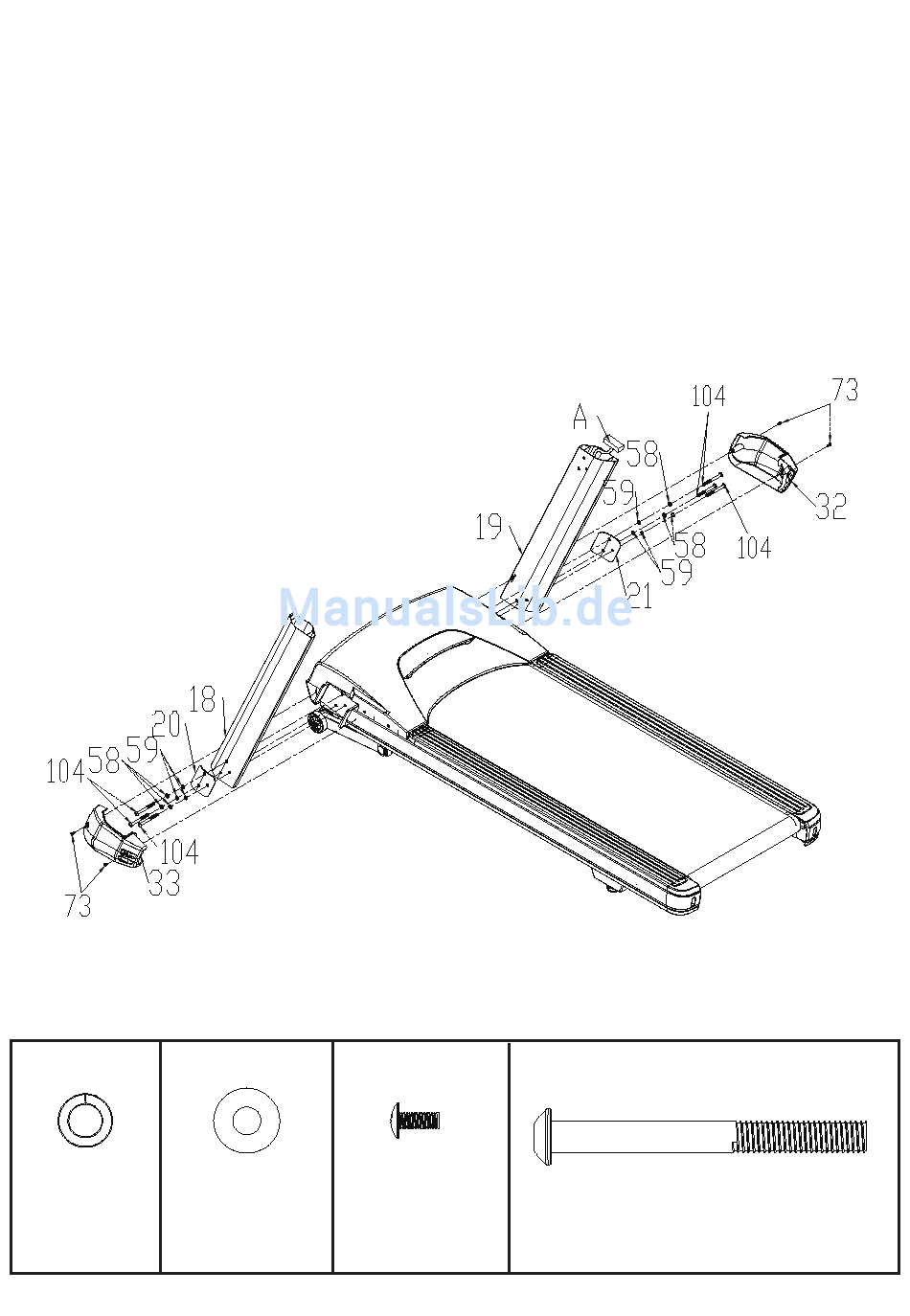

Schritt 1: Upright Tubes
• Das rechte Standrohr (19) hat das Computer-Kabel (A) (87) bereits vorinstalliert. Verbinden sie den Stecker
des unteren Hauptkabels mit dem Stecker des Computerkabels und befestigen Sie den Holm mit dem Grundrahmen.
Wichtig ist das Sie das Kabel beim befestigen der Schrauben nicht einklemmen. Schrauben Sie einer der 3 / 8 "x 3-3/4"
Schrauben (Nr. 104), eine 8.3 "Split-Scheibe (Nr. 58) und eine 8.3" flache Unterlegscheibe (59) durch das obere Loch in
der Halteplatte (21), und das entsprechende obere Loch im Standrohr des Grundrahmens. Montieren Sie jetzt die beiden
anderen Schrauben (104) und Unterlegscheiben (58 & 59) und ziehen Sie alle drei sicher fest.
• Montieren Sie das linke Standrohr in derselben Art und Weise wie das rechte Standrohr.
• Montieren sie die unteren seitlichen Abdeckungen (32 & 33) mit den 4 Stk. M5 x 12mm Schrauben (73).
Teil 58
3/8" Sprengring 3/8" Beilagscheibe
6 Stück
Teil 59
M5 x 12mm
Kreuzschlitzschraube
6 Stück
Teil 73
4 Stück
TR6000
Teil 104
3/8" x 3-3/4" Inbussschraube
6 Stück
