MONTAGE

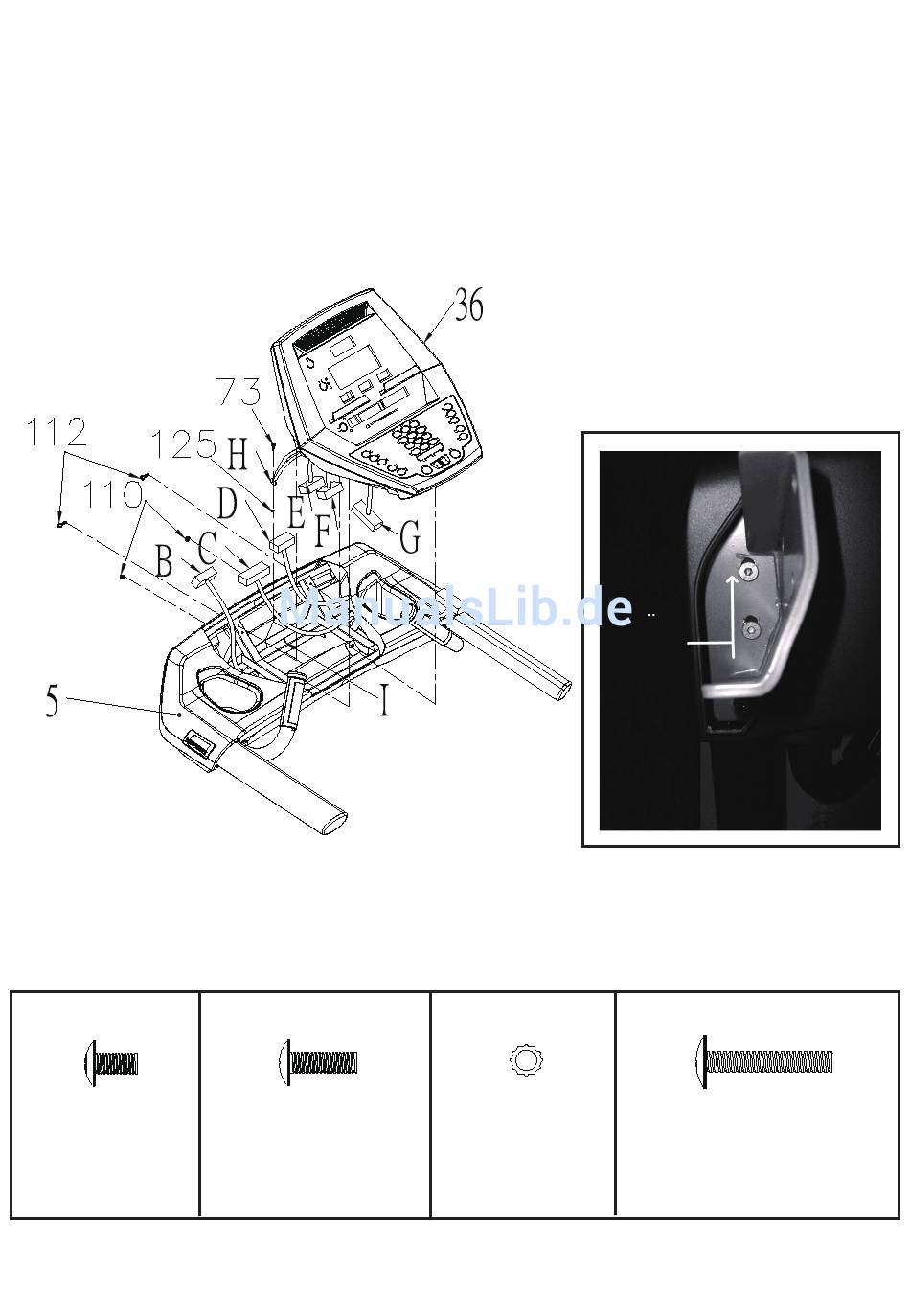

Schritt 2: Montage der Konsole

• Bitte verbinden Sie die Computerkabel (G(86) & C(120)), Handpulskabel (D(122) & F(88), rechts und
B(28) & E(88), links) und befestigen sie das Erdungskabel (H)(121) an der vorgegeben Stelle (I) am
Stahlrahmen mit einer M5 x 12 mm Schraube (73) und dem M5 Sicherungsring (125).
• Montieren Sie die Konsole (36) am Konsolenrahmen (5) mit 2x M5 x 30mm Schrauben (112) und
2 x M5 x 10mm Schrauben (110).
Teil 110
M5 x 10mm
Kreuzschlitzschraube
2 Stück
8
Teil 73
M5 x 12mm
Metallschneidschraube
2 Stück
Wichtige Information zu Montage
Bitte stellen Sie sicher das beim montieren
des Displays keine Kabel oder die
Steckverbindungen eingeklemmt werden
bevor sie die Schrauben fest anziehen.
Bitte
schieben
Sie die
Schrauben in
der Fuhrung
bis zum
Anschlag
bevor Sie
diese.
Teil 125
M5 Sicherungsring
1 Stück
TR6000
Teil 112
M5 x 30mm
Kreuzschlitzschraube
2 Stück
