5. Die flexiblen Schläuche oben und unten am Ventilblock abziehen (→  5,  9, Pos.
1).
6. Die beiden Befestigungsschrauben des Ventilbocks lösen (→  5,  9, Pos. 2).
7. Den Ventilblock anheben und das Anschlusskabel nach vorne herausziehen.
8. Das Anschlusskabel des neuen Ventilblocks nach hinten durchziehen, den neuen Ventil-
block unter den alten in die korrekte Montageposition bringen und ihn mit den beiden
Schrauben (→  5,  9, Pos. 2) fixieren.
1
3
3
3
2
1

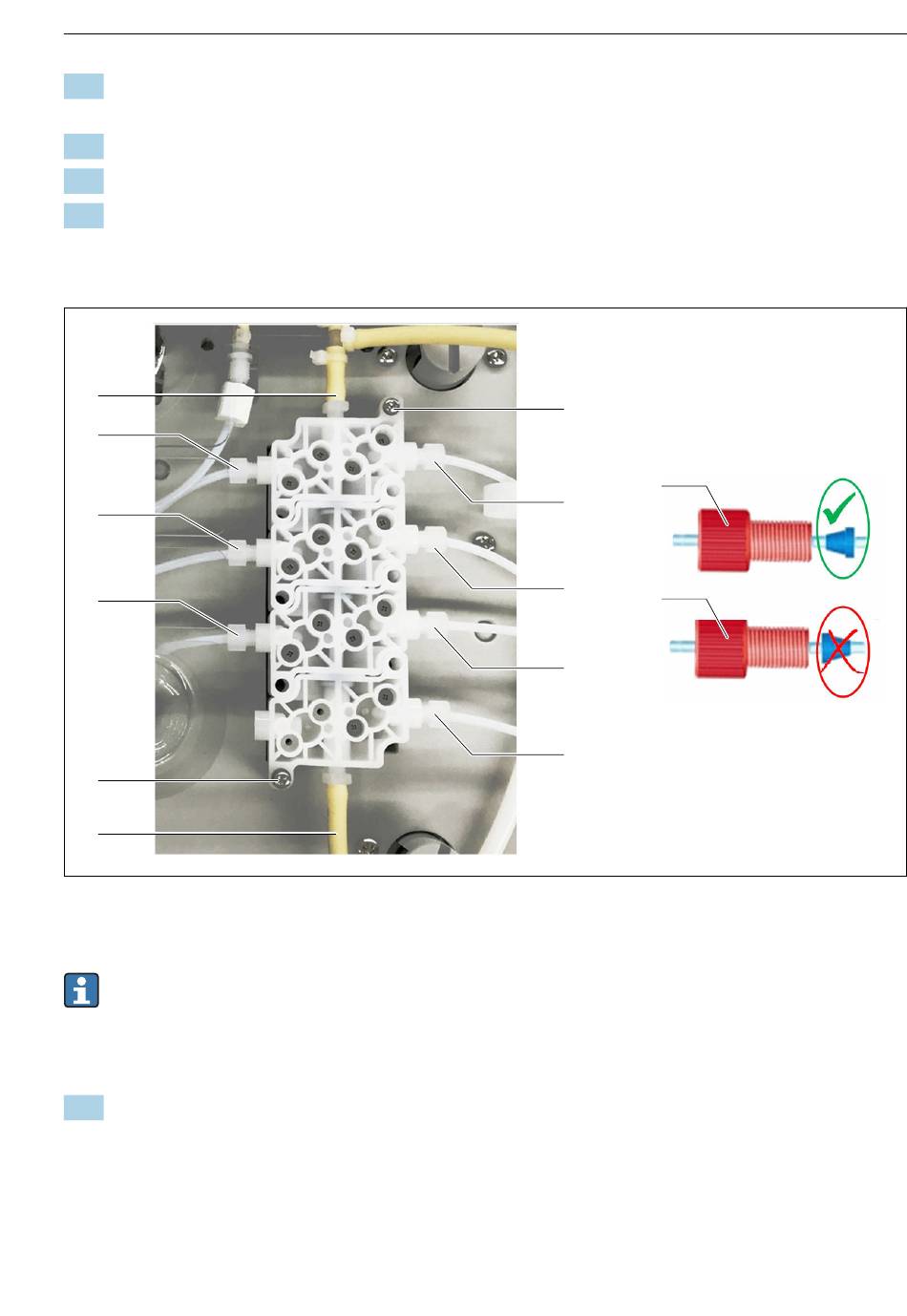

 5 Ventilblock
Die folgenden Schritte sind einzeln und nacheinander auszuführen, d.h. Schlauch für
Schlauch. So wird vermieden, dass Anschlüsse vertauscht werden. Im Zweifelsfall kann
sich am Verschlauchungsplan im Ersatzteilfindetool oder an der Tür-Innenseite orien-
tiert werden.
9. Die seitlichen Schlauchverschraubungen (→  5,  9, Pos. 3, Farbe ggf. abweichend)
am alten Ventilblock lösen und die Verschraubungen mitsamt den Klemmkonen und
den Schläuchen aus dem Ventilblock ziehen. Die Verschraubungen und die Klemmko-
nen auf den Schläuchen belassen!
