UTILIZARE - NORME - FUNCŢIE
Omologat drept componentă pentru sistem de tip C împreună
cu suportul de ancorare PATROL (consultați manualul respec-
tiv) în conformitate cu EN 795:2012 C, CEN/TS 16415:2013 și
UNI 11578:2015 C pentru suprafețe înclinate și orizontale din
lemn, beton și oțel pentru 4 persoane echipate cu EIP în confor-
mitate cu EN 361 și cu următoarele sisteme de protecție împo-
triva căderii, în conformitate cu EN 363:
• Sisteme de reţinere şi poziţionare (EN 358)
• Opritoare de cădere cu alunecare pe suport de ancorare fle-
xibil (EN 353-2)
• Chingi de ancorare (EN 354) cu absorbitor de energie (EN 355)
• Dispozitive de protecție împotriva căderii, retractabile (EN 360)
Omologat drept componentă pentru sistem de tip A împreună
cu ochetul de ancorare AOS01 (consultați manualul respec-
tiv) în conformitate cu EN 795:2012 A, CEN/TS 16415:2013 și
UNI 11578:2015 A pentru suprafețe înclinate și orizontale din
lemn, beton și oțel pentru 4 persoane echipate cu EIP în confor-
mitate cu EN 361 și cu următoarele sisteme de protecție împo-
triva căderii, în conformitate cu EN 363:
• Sisteme de reţinere şi poziţionare (EN 358)
• Opritoare de cădere cu alunecare pe suport de ancorare fle-
xibil (EN 353-2)
• Chingi de ancorare (EN 354) cu absorbitor de energie (EN 355)
• Dispozitive de protecție împotriva căderii, retractabile (EN 360)
Pentru utilizarea în siguranţă trebuie să respectaţi indicaţiile ofe-
rite în timp de producătorul EIP.

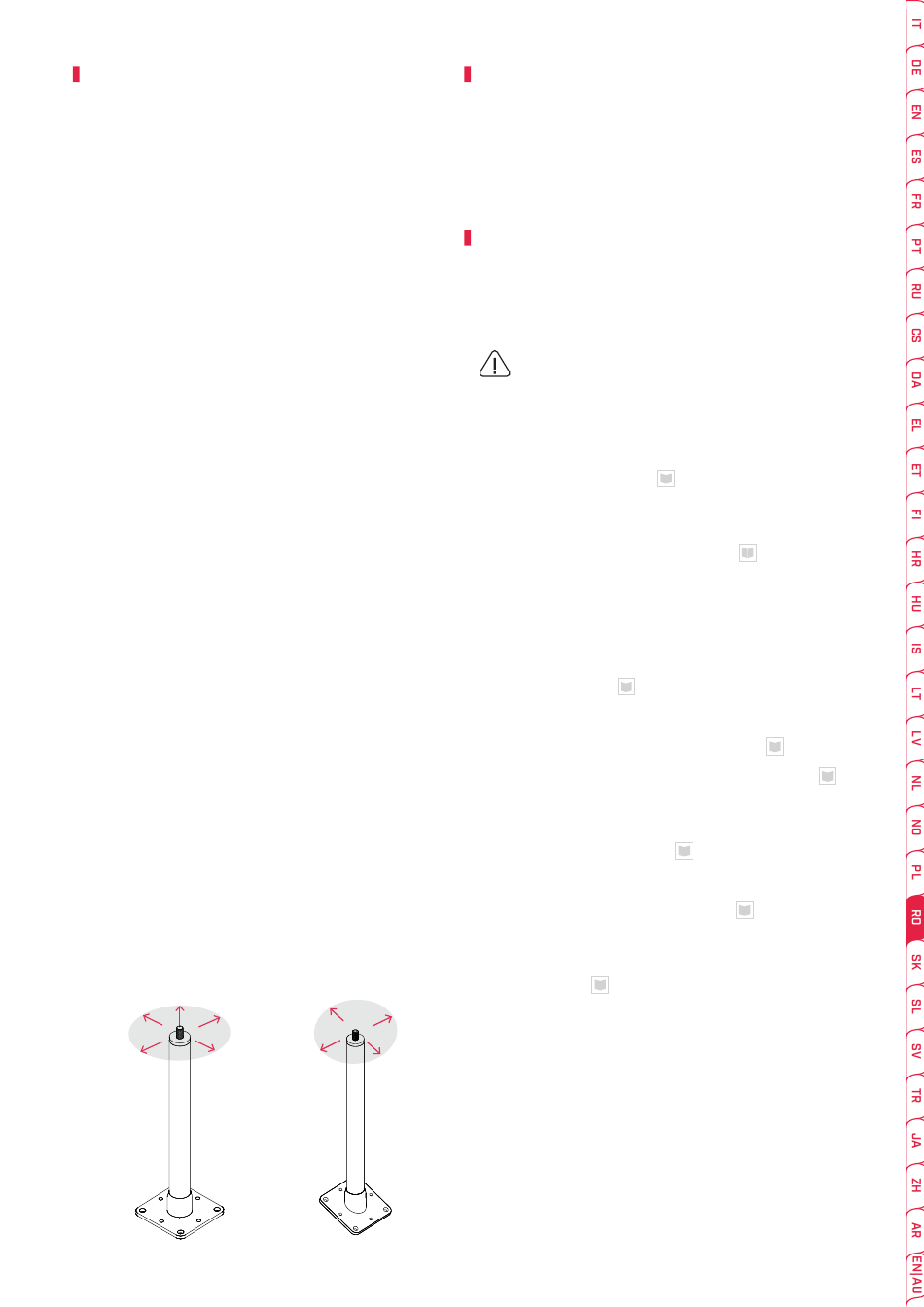

Dispozitivul a fost testat la 360° (conform desenului de mai jos)
pe fiecare din substraturile respective.
Producătorul declară că
tinuare TOWER - TOWER22
este realizat în conformitate cu standardele EN 795:2012
type A+C, CEN/TS 16415:2013 Notified body, TÜV Süd
Product Service GmbH, Ridlerstr.65, 80339 München și
UNI 11578:2015 type A+C.
Rothoblaas TOWER - TOWER22 - TOWER A2 este un dispozitiv
de ancorare care se montează pe un substrat testat static (spre
exemplu: structura de rezistență a acoperișului) și se utilizează
ca dispozitiv de ancorare pentru echipamentele individuale de
protecție.
produsul descris în con-
- TOWER A2
NORME DE SIGURANȚĂ, INSTRUCȚIUNI DE UTILIZARE ȘI INSTALARE | TOWER - TOWER22 - TOWER A2 | 127
MATERIAL
Rothoblaas TOWER - TOWER22 este fabricat din oțel zincat
S235JR.
Rothoblaas TOWER A2 este fabricat din oțel inoxidabil 1.4301/
AISI 304.
INSTALARE
Existenţa unei structuri secundare stabile din punct de vedere
static constituie o cerinţă prealabilă esenţială. În caz de nelămu-
riri, trebuie solicitată intervenţia unui inginer de calcul.
Respectați instrucțiunile originale ale producătorului
sistemului de fixare!
STRUCTURĂ DIN BETON Înălțimea minimă a secțiunii 140 mm;
calitate minim C20/25. Fixare prin intermediul ancorei mecanice
pentru beton Rothoblaas AB1/ABA4 Ø12 conform indicațiilor din
respectivul manual de instalare.
STRUCTURĂ DIN BETON Înălțimea minimă a secțiunii 140 mm;
calitate minim C20/25. Fixare prin intermediul ancorei chimice
pe bază de vinilester fără stiren Rothoblaas VIN-FIX, conform
indicațiilor din respectivul manual de instalare.
STRUCTURĂ DIN LEMN alcătuită din planșeu din G24H sau de
calitate superioară, cu grosime minimă de 160 mm. Fixare cu
șurub Rothoblaas VGS Ø9 x L, cu adâncime minimă de intro-
ducere de 150 mm, conform indicațiilor din respectivul manual
de instalare; pentru planșeu din CLT cu grosime minimă de 200
mm. Fixare cu șurub Rothoblaas VGS Ø9 x L, cu adâncime mi-
nimă de introducere de 190 mm, conform indicațiilor din respec-
tivul manual de instalare
STRUCTURĂ DIN OȚEL Grosime minimă structură din oțel 6
mm; calitate min S235. Fixare cu bulon M12 clasă min 8.8, con-
form indicațiilor din respectivul manual de instalare
TOWER ÎN COMBINAȚIE CU PRODUSE COMPLEMENTARE
STRUCTURĂ DIN LEMN Folosiți Tower în combinație cu
TOWER PEAK pentru instalarea pe pachete închise de acoperiș,
fără a fi necesară deschiderea acoperișului, conform indicațiilor
din respectivul manual de instalare
STRUCTURĂ DIN LEMN Folosiți Tower22 în combinație cu
TOWER SLOPE pentru instalarea pe structuri cu pantă, conform
indicațiilor din respectivul manual de instalare
STRUCTURĂ DIN LEMN/BETON/OȚEL Pentru instalarea în
structuri verticale din lemn, beton sau oțel, folosiți Tower în
combinație cu TOWLATEVO, conform indicațiilor din respectivul
manual de instalare
