VOLTCRAFT P9-4 Bedienungsanleitung
9v-block lader
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Bedienungsanleitung
P9-4 9V-Block Lader
Best.-Nr. 1527210
Operating Instructions
P9-4 9V battery charger
Item No. 1527210
Notice d'emploi
P9-4 Chargeur pile carrée 9 V
N° de commande 1527210
Gebruiksaanwijzing
P9-4 9V-blokbatterij oplader
Bestelnr. 1527210
Seite 2 - 13
Page 14 - 25
Page 26 - 37
Pagina 38 - 51
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für VOLTCRAFT P9-4
Inhaltszusammenfassung für VOLTCRAFT P9-4
- Seite 1 Seite 2 - 13 Operating Instructions P9-4 9V battery charger Item No. 1527210 Page 14 - 25 Notice d’emploi P9-4 Chargeur pile carrée 9 V N° de commande 1527210 Page 26 - 37 Gebruiksaanwijzing P9-4 9V-blokbatterij oplader Bestelnr. 1527210 Pagina 38 - 51...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Einführung ...........................3 2. Symbol-Erklärung ........................3 3. Bestimmungsgemäße Verwendung ..................4 4. Lieferumfang ........................4 5. Sicherheitshinweise ......................5 a) Allgemein ........................5 b) Akkus..........................7 6. Bedienelemente ........................8 7. Spannungsversorgung herstellen ..................8 8. Inbetriebnahme ........................9 a) Allgemein ........................9 b) Funktion der Tasten ......................9 c) Programm auswählen ....................10 d) Ladestrom auswählen ....................10 9. -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de/kontakt Österreich: www.conrad.at www.business.conrad.at Schweiz: www.conrad.ch www.biz-conrad.ch 2. -
Seite 4: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Das Produkt dient zum Aufladen, Entladen, Auffrischen und Testen von bis zu vier 9 V Block- Akkus. Es eignet sich ausschließlich für NiCd, NiMH und geschützte Li-Ion-Akkus. Das Produkt bietet 4 Ladeschächte, die unabhängig voneinander arbeiten. Daher können unterschiedliche Akkus gleichzeitig verwendet werden. Das Produkt verfügt über die Minus Delta-V Funktion, welche die Spannung während des Ladevorgangs überwacht. Sobald NiMH und NiCd Akkus voll aufgeladen sind, schaltet das Produkt automatisch auf Erhaltungsladung um. Die Spannungsversorgung erfolgt über das im Lieferumfang enthaltene Netzteil. Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter. -
Seite 5: Sicherheitshinweise
5. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. - Seite 6 • Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem Einstecken des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der Spannung Ihres Stromversorgungsunternehmens übereinstimmt. • Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden. • Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen Griffflächen aus der Netzsteckdose.
-
Seite 7: B) Akkus
• Platzieren Sie das Produkt auf einer unempfindlichen, ebenen und glatten Oberfläche ab. Die Lüftungsöffnungen dürfen nicht verdeckt oder verschlossen werden. • Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z.B. Gläser) darauf ab. • Schließen Sie niemals die Ladekontakte kurz. • Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben. • Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. -
Seite 8: Bedienelemente

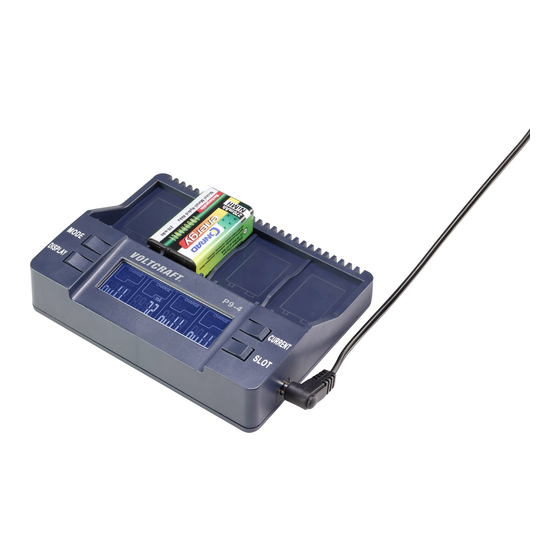

6. Bedienelemente Taste CURRENT Taste DISPLAY Taste MODE Netzteilbuchse Taste SLOT Ladeschacht Display 7. Spannungsversorgung herstellen • Verbinden Sie den DC-Stecker des Netzteils mit der Netzteilbuchse. • Verbinden Sie den Netzstecker mit einer haushaltsüblichen Netzsteckdose. • Im linken Display wird kurz die Firmware-Version angezeigt. Anschließend werden in allen Displays kurz alle Displaysegmente angezeigt. Danach ist das Produkt betriebsbereit. Es erscheint der Indikator „nuLL“, da noch kein Akku eingelegt ist. -
Seite 9: Inbetriebnahme
8. Inbetriebnahme a) Allgemein • Sobald Sie einen Akku eingelegt haben, wird dessen Spannung für 3 Sekunden angezeigt. Danach wird der Ladestrom (ab Werk auf 75 mA eingestellt) für 3 Sekunden angezeigt. • Falls Sie während dieser 6 Sekunden keine Taste drücken, startet der Ladevorgang. • Falls Sie jedoch während dieser 6 Sekunden eine Taste drücken, wartet das Produkt weitere 10 Sekunden, bevor die Einstellung für den Ladeschacht übernommen wird. • Sobald das Programm für den ersten Akku gewählt wurde, können Sie den nächsten Akku einlegen und das entsprechende Programm einstellen. • Falls Sie Einstellungen vornehmen, während mehrere Displays blinken, werden die Einstellungen gleichzeitig für alle Displays übernommen. • Nachdem das Programm gestartet wurde, können Sie das Programm und den Ladestrom nicht mehr ändern. Um das Programm bzw. den Ladestrom zu ändern, entnehmen Sie die Akkus und setzen Sie diese erneut ein oder halten Sie die Taste MODE für mindestens 2 Sekunden gedrückt. -
Seite 10: C) Programm Auswählen
c) Programm auswählen • Halten Sie die Taste MODE für 2 Sekunden gedrückt, um das Programm für alle vier Ladeschächte einzustellen. • Drücken Sie kurz die Taste MODE, um das Programm zu ändern. • Falls Sie das Programm für einen bestimmten Ladeschacht ändern wollen, drücken Sie die Taste SLOT, bis das entsprechende Display blinkt. Wählen Sie dann mit der Taste MODE das Programm aus. • Wenn Sie das Programm ändern, besteht auch die Möglichkeit, den Ladestrom zu ändern. d) Ladestrom auswählen • Ab Werk ist ein Ladestrom von 75 mA eingestellt. •... -
Seite 11: Auffrischen (Charge Refresh)
c) Auffrischen (CHARGE REFRESH) • Der Akku wird 3 Mal aufgeladen und entladen, um dessen Leistungsfähigkeit zu optimieren. • Alte Akku und Akkus, die für längere Zeit nicht verwendet wurden, können somit wieder ihre ursprüngliche Kapazität erhalten. • In Abhängigkeit des eingestellten Ladestroms und des Akkus kann dieser Vorgang zwischen 10 Stunden und mehreren Tagen in Anspruch nehmen. • Am Ende des Entladevorgangs wird die gesamte entladene Kapazität in „mAh“ angezeigt. • Während des Ladevorgangs bezieht sich die „mAh“-Anzeige auf die geladene Kapazität, die nach dem vorigen Entladevorgang erreicht wurde. d) Test (CHARGE TEST) •... -
Seite 12: Einheiten (Display)
10. Einheiten (Display) Einheit Bedeutung Strom Dauer Kapazität Spannung 11. Pflege und Reinigung Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann. • Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung. Entnehmen Sie evtl. eingelegte Akkus. • Achten Sie darauf, dass die Kontakte am Produkt und an den Akkus stets sauber und ohne Oxydschichten sind. • Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts. 12. Entsorgung a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß... -
Seite 13: B) Akkus
b) Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt. Schadstoffhaltige Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Akkus z.B. unter dem links abgebildeten Mülltonnen- Symbol). Ihre verbrauchten Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz. 13. Technische Daten a) Lader Betriebsspannung ......12 V/DC Ladestrom ........50 / 75 / 100 / 150 / 200 mA Geeignete Akkutypen .....NiMH, NiCd, Li-Ion Akkuspannung ........7,2 / 8,4 / 9,6 V Betriebsbedingungen ......0 bis +45 °C, 1 – 90 % rF... - Seite 52 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Daten- verarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2017 by Conrad Electronic SE. This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
