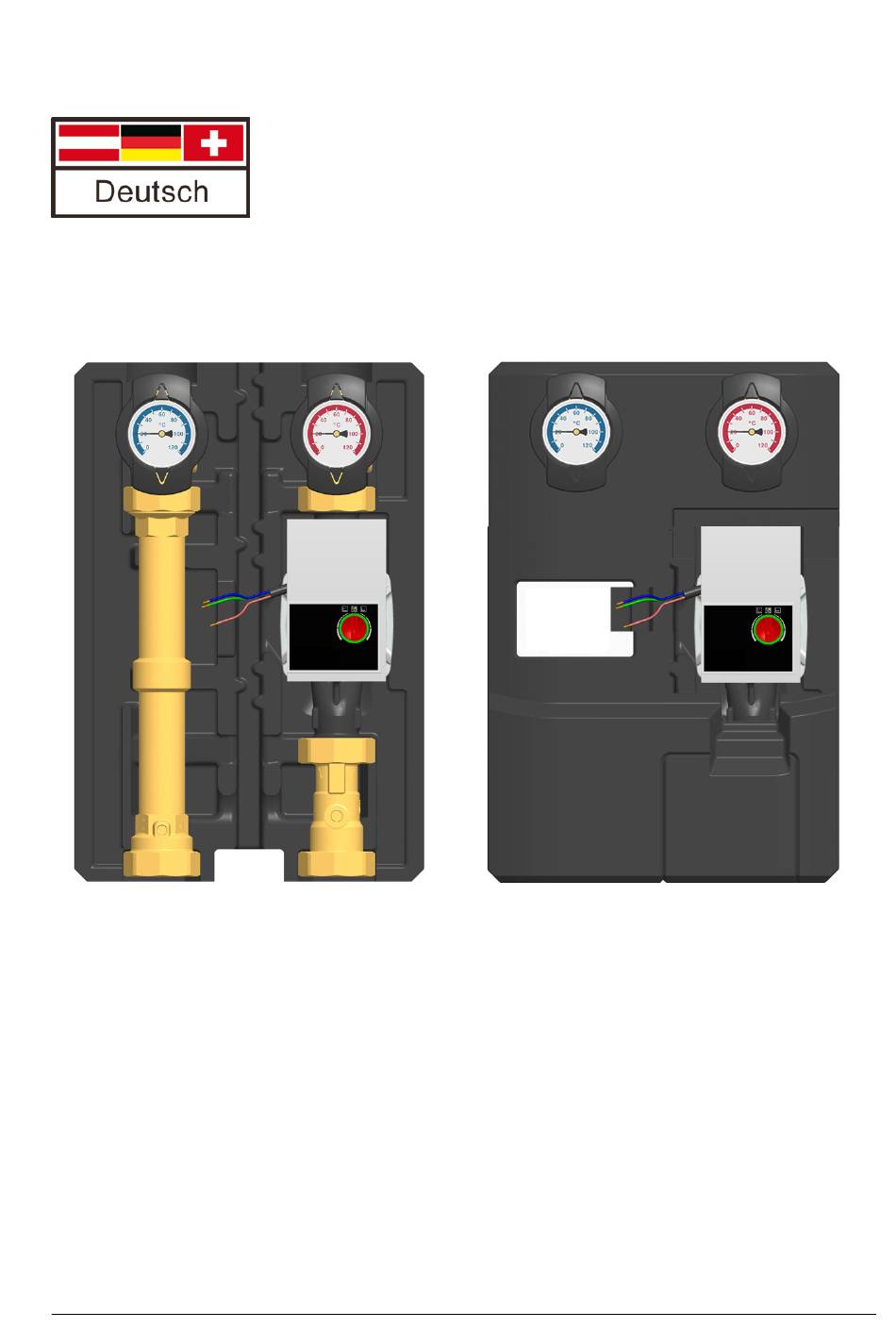

- Seite 1 Montage- und Bedienungsanleitung HeatBloC ECO D31 - DN 25 2013/07 994436010x-mub-de – V04...
-
Seite 2: Inhaltsverzeichnis
1 Allgemeines Inhaltsverzeichnis Allgemeines ........................4 Geltungsbereich der Anleitung ..................4 Bestimmungsgemäße Verwendung ................4 Sicherheitshinweise ......................5 Produktbeschreibung ....................... 6 Ausstattung ........................6 Funktion ........................7 3.2.1 Schwerkraftbremse ....................8 Montage und Installation [Fachmann] ................9 Montage des Verteilers/Befestigungswinkels mit Halteplatte ........9 Montage des HeatBloCs und Inbetriebnahme ............ -
Seite 3: Allgemeines
Grenzwerte verwendet werden. Der HeatBloC darf nicht in Trinkwasseranwendungen eingesetzt werden. Die bestimmungswidrige Verwendung des HeatBloCs führt zum Ausschluss jeglicher Haftungsansprüche. Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit dem HeatBloC. Die Verpackungsmaterialien bestehen aus recycelbaren Materialien und können dem normalen Wertstoffkreislauf wieder zugeführt werden. -
Seite 4: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften •... -
Seite 5: Produktbeschreibung
3 Produktbeschreibung 3 Produktbeschreibung Der HeatBloC ECO D31 ist eine vormontierte Armaturengruppe für Heizungskreise. Die integrierte Pumpe kann durch Kugelhähne abgesperrt werden und kann so einfach gewartet werden. Der HeatBloC wird direkt auf einen Verteiler oder auf eine Halteplatte mit Übergangsverschraubungen montiert. -
Seite 6: Funktion
3 Produktbeschreibung Funktion D31 – direkter HeatBloC Beim direkten oder ungemischten HeatBloC wird der Vorlauf vom Wärmeerzeuger direkt durch den HeatBloC gepumpt. Einsatzgebiet: Boilerladung • Speicherbeladung und Speicherentladung • 2013/07 994436010x-mub-de – V04... -
Seite 7: Schwerkraftbremse
3 Produktbeschreibung 3.2.1 Schwerkraftbremse Der HeatBloC ist im Rücklaufrohr mit einer aufstellbaren Schwerkraftbremse (D-1) ausgestattet. Betrieb Im Betrieb muss die Markierung auf "Z" zeigen. Die Schwerkraftbremse ist geschlossen. Durchfluss nur in Pfeilrichtung. Befüllen, Entleeren, Entlüften Zum Befüllen, Entleeren und Entlüften muss die Markierung auf "A"... -
Seite 8: Montage Und Installation [Fachmann]
4 Montage und Installation [Fachmann] 4 Montage und Installation [Fachmann] Der HeatBloC ECO D31 muss entweder auf einem Verteiler oder auf einem Satz Befestigungswinkel mit Halteplatte montiert werden. Der Verteiler, die Befestigungswinkel und die Halteplatte sind nicht im Lieferumfang enthalten. -
Seite 9: Montage Des Heatblocs Und Inbetriebnahme
4 Montage und Installation [Fachmann] Montage des HeatBloCs und Inbetriebnahme Der HeatBloC kann installiert werden Option 1: Option 2: • • auf einem Verteiler. auf einer Halteplatte mit Übergangsverschraubungen. Verbraucherkreis Verbraucherkreis Rücklauf Vorlauf Rücklauf Vorlauf Vorlauf Vorlauf Rücklauf Rücklauf Wärmeerzeuger Wärmeerzeuger 994436010x-mub-de –... - Seite 10 4 Montage und Installation [Fachmann] 1. Nehmen Sie die Thermometer- griffe (A-2, F-2) heraus und ziehen Sie Flansch die vordere Isolierschale des (Draufsicht) HeatBloCs ab. 2. Schrauben Sie die Muttern an den Mutter unteren Anschlüssen des HeatBloCs ab und entnehmen Sie die Dichtungsringe.
-
Seite 11: Zubehör: Schneidringverschraubung (Nicht Im Lieferumfang Enthalten)
4 Montage und Installation [Fachmann] Zubehör: Schneidringverschraubung (nicht im Lieferumfang enthalten) Die Anbindung an die Heizungsinstallation kann schnell, druckdicht und lötfrei durch optional erhältliche Schneidringverschraubungen erfolgen. 1. Schieben Sie die Überwurfmutter ② und den Schneidring ③ auf das Kupferrohr ①. Damit eine sichere Krafteinleitung und Abdichtung gewährleistet ist, muss das Rohr mindestens 3 mm aus dem Schneidring heraus stehen. -
Seite 12: Lieferumfang [Fachmann]
5 Lieferumfang [Fachmann] 5 Lieferumfang [Fachmann] HINWEIS Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich auf dem Rücklaufrohr des Heizkreises. Pumpe Bezeichnung Artikelnummer Wilo-Stratos PICO 25/1-6, HE E1239625 Wilo-Yonos PARA RS 25/6, HE E1236046 Grundfos ALPHA2 25-60 180, HE E121391 Grundfos ALPHA2 L 25-60 180, HE... -
Seite 13: Technische Daten
6 Technische Daten 6 Technische Daten DN 25 (1") Abmessungen Achsabstand (1) 125 mm Breite Isolierung (2) 250 mm Höhe Isolierung (3) 371 mm Einbaulänge (4) 330 mm Anschlüsse Abgang (A-1, F-1) 1" IG Zulauf (C-1, C-2) 1½" AG, flachdichtend Technische Daten Öffnungsdruck Schwerkraftbremse (D-1) 200 mmWS, aufstellbar... -
Seite 14: Druckverlust- Und Pumpenkennlinien
