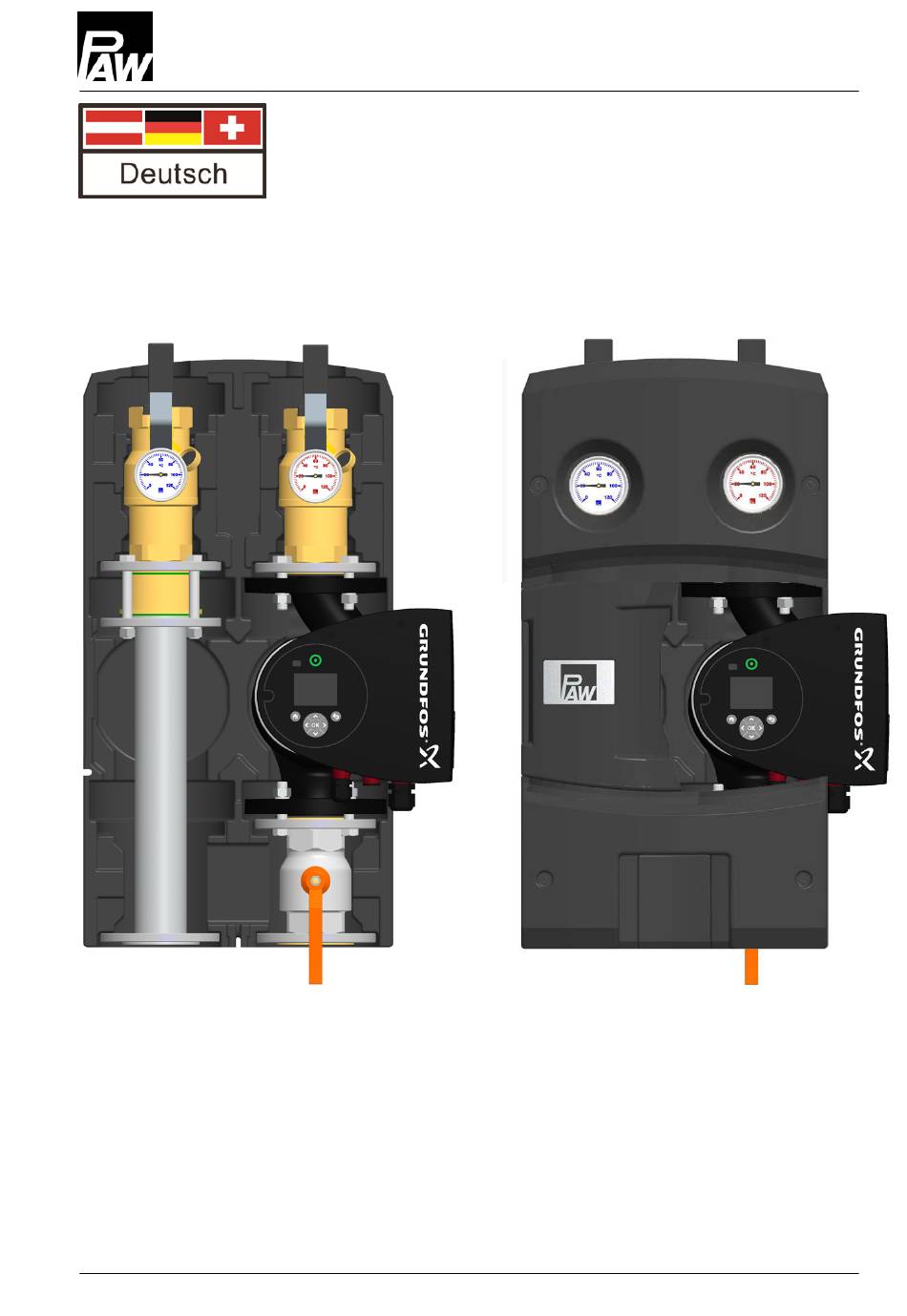

- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, 31789 Hameln Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 Email: info@paw.eu, Web: www.paw.eu Montage- und Bedienungsanleitung HeatBloC K31 - DN 50 2015/09 9951211x-mub-de – V07...
-
Seite 2: Inhaltsverzeichnis
6.1 Druckverlustkennlinie ....................11 Art. No. 9951211x-mub-de – Version V07 – Stand 2015/09 PAW GmbH & Co. KG Technische Änderungen vorbehalten! Böcklerstr. 11 Printed in Germany – Copyright by PAW GmbH & Co. KG 31789 Hameln 9951211x-mub-de – V07 2015/09... -
Seite 3: Allgemeines
Grenzwerte verwendet werden. Der HeatBloC darf nicht in Trinkwasseranwendungen eingesetzt werden. Die bestimmungswidrige Verwendung des HeatBloC führt zum Ausschluss jeglicher Haftungsansprüche. Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit dem HeatBloC. Die Verpackungsmaterialien bestehen aus recycelbaren Materialien und können dem normalen Wertstoffkreislauf wieder zugeführt werden. -
Seite 4: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand ent- sprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften ... -
Seite 5: Produktbeschreibung
3 Produktbeschreibung 3 Produktbeschreibung Der ungemischte HeatBloC K31 ist eine vormontierte Armaturengruppe für Heizungskreise. Die Pumpe ist absperrbar, so dass bei Servicearbeiten keine Entleerung des Heizungskreises notwendig ist. 3.1 Ausstattung Vorlauf (Verbraucherkreis) Kugelhahn mit Ganzmetall- Thermometer und integrierter Tauchhülse (Vorlauf) -
Seite 6: Funktionsbeschreibung
3 Produktbeschreibung 3.2 Funktionsbeschreibung K31 – ungemischter HeatBloC Beim direkten oder ungemischten HeatBloC wird der Vorlauf vom Wärmeerzeuger direkt durch den HeatBloC gepumpt. Einsatzgebiet: Boilerladung Speicherbeladung und Speicherentladung 3.2.1 Schwerkraftbremse Der HeatBloC ist im Rücklaufrohr mit einer aufstellbaren Schwerkraftbremse (D-2) ausgestattet. Normalbetrieb Im Betrieb muss der Schlitz waagerecht stehen. -
Seite 7: Montage Und Installation [Fachmann]
4 Montage und Installation [Fachmann] 4 Montage und Installation [Fachmann] Der ungemischte HeatBloC K31 wird auf einem Modulverteiler DN 50 montiert. Der Modulverteiler und die Bodenkonsole zur Befestigung des Modulverteilers sind nicht Teil des Lieferumfangs. ACHTUNG Sachschaden! Um Schäden an der Anlage zu verhindern, muss der Montageort trocken, tragsicher, frostfrei und vor UV-Strahlung geschützt sein. -
Seite 8: Montage Des Heatblocs Und Inbetriebnahme
4 Montage und Installation [Fachmann] Montage des HeatBloCs und Inbetriebnahme Vorlauf Rücklauf Vorlauf Rücklauf Vorlauf Rücklauf Vorlauf Rücklauf 1. Nehmen Sie die Thermometergriffe heraus und ziehen Sie die vordere Isolierschale des HeatBloCs ab. 2. Setzen Sie den HeatBloC mit den Dichtungen auf die Flansche des Verteilers und verschrauben Sie die Flansche. -
Seite 9: Lieferumfang [Fachmann]
5 Lieferumfang [Fachmann] 5 Lieferumfang [Fachmann] HINWEIS Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich auf dem Rücklaufrohr des Heizkreises. Pumpe Artikelnummer Wilo-Stratos 50/1-12 E123930 Wilo-Yonos MAXO 50/0.5-9 E1236189 Grundfos Magna1 50-120 F E121781 Grundfos Magna3 50-120 F E121783 2015/09... -
Seite 10: Technische Daten
6 Technische Daten 6 Technische Daten K 31 DN 50 (2") Abmessungen Achsabstand (1) 180 mm Breite Isolierung (2) 360 mm Höhe Isolierung (3) 660 mm Einbaulänge (4) 630 mm Anschlüsse Abgang (A-1, F-1) 2" Innengewinde Zulauf (C-1, D-1) Flansch DN 50 / PN 6 Ausstattung Öffnungsdruck Schwerkraftbremse (D-2) 100 mmWS, aufstellbar... -
Seite 11: Druckverlustkennlinie
6 Technische Daten DN 50 (2") Hydraulik Max. Druck 6 bar Max. Temperatur 110 °C -Wert [m 31,2 6.1 Druckverlustkennlinie Volumenstrom [m 2015/09 9951211x-mub-de – V07... - Seite 12 PAW GmbH & Co. KG www.paw.eu Böcklerstr. 11 Telefon: +49 (0) 5151 9856 - 0 31789 Hameln Telefax: +49 (0) 5151 9856 98 9951211x-mub-de – V07 2015/09...
