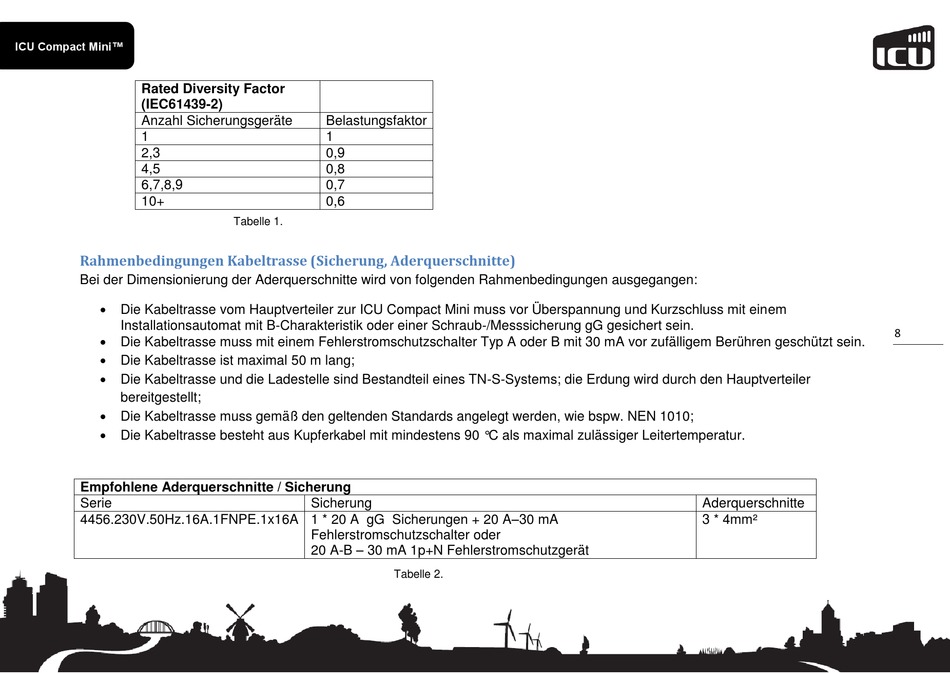

ICU Compact Mini™
Rated Diversity Factor
(IEC61439-2)
Anzahl Sicherungsgeräte
1
2,3
4,5
6,7,8,9
10+
Rahmenbedingungen Kabeltrasse (Sicherung, Aderquerschnitte)
Bei der Dimensionierung der Aderquerschnitte wird von folgenden Rahmenbedingungen ausgegangen:
Die Kabeltrasse vom Hauptverteiler zur ICU Compact Mini muss vor Überspannung und Kurzschluss mit einem
Installationsautomat mit B-Charakteristik oder einer Schraub-/Messsicherung gG gesichert sein.
Die Kabeltrasse muss mit einem Fehlerstromschutzschalter Typ A oder B mit 30 mA vor zufälligem Berühren geschützt sein.
Die Kabeltrasse ist maximal 50 m lang;
Die Kabeltrasse und die Ladestelle sind Bestandteil eines TN-S-Systems; die Erdung wird durch den Hauptverteiler
bereitgestellt;
Die Kabeltrasse muss gemäß den geltenden Standards angelegt werden, wie bspw. NEN 1010;
Die Kabeltrasse besteht aus Kupferkabel mit mindestens 90 °C als maximal zulässiger Leitertemperatur.
Empfohlene Aderquerschnitte / Sicherung
Serie
4456.230V.50Hz.16A.1FNPE.1x16A 1 * 20 A gG Sicherungen + 20 A–30 mA
Belastungsfaktor
1
0,9
0,8
0,7
0,6
Tabelle 1.
Sicherung
Fehlerstromschutzschalter oder
20 A-B – 30 mA 1p+N Fehlerstromschutzgerät
Tabelle 2.
Aderquerschnitte
3 * 4mm²
8
