ICU Compact Mini™

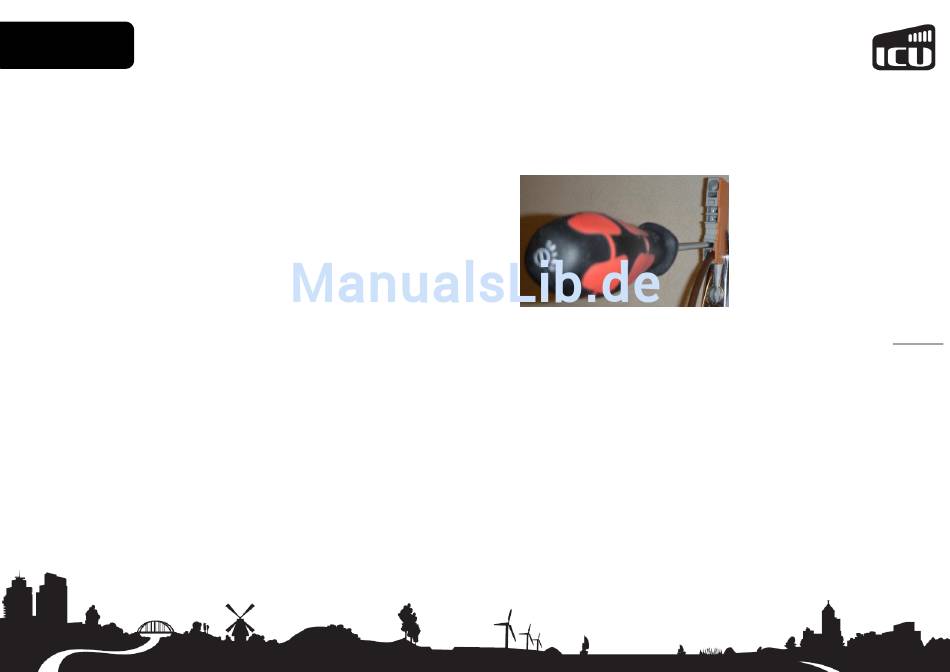

16. Das eingeführte feste Kabel durch die Spannhülse (G)
einführen, anschließen am IB275-Modul (I) am PE-, N-
und L-Ausgang (Pfeile nach unten) und das zweite
feste Kabel am Anschluss (J).
An der Spannhülse / Elektronik (L und I) zuerst den
Schraubenzieher einführen, anschließend das
Stromkabel einführen und zuletzt den Schraubenzieher
herausnehmen.
17. In die Spannhülse (D) eingeführtes Stromkabel an die
Anschlussklemmen Stromkabel (L) anschließen.
Montieren Sie immer zuerst die Erdung!
Inbetriebnahme
1. Setzen Sie das Netzkabel unter Spannung. Die LED-Statusanzeige blinkt erst 2 Sekunden rot/weiß, anschließend 8
Sekunden weiß/violett. Schließlich leuchtet die LED-Statusanzeige 2 Sekunden lang grün und dann geht die LED aus.
2. - Nehmen Sie den Ladestecker vom Halter/von der Ladestelle.
-
Stecken Sie den Stecker in das Auto (LED-Statusanzeige grün).
-
Der Ladeprozess startet automatisch, die LED-Statusanzeige geht von Grün über Cyan auf Dunkelblau über. Die
Ladestelle lädt.
-
Auto voll (LED-Statusanzeige Cyan).
-
Ladeprozess durch Entfernen des Steckers aus dem Auto beenden (LED Statusanzeige grün, anschließend aus).
-
Hängen Sie das Kabel zurück an den Bügel/an die Ladestelle.
-
Die Ladestelle ist anschließend wieder verfügbar.
18. Schrauben Sie den Deckel (B) mit den mitgelieferten
Schrauben am Gehäuse (A) fest.
19. Bringen Sie die Abdeckkappen (C) an der richtigen
Stelle am Deckel (B) an.
Abbildung 4.
13
