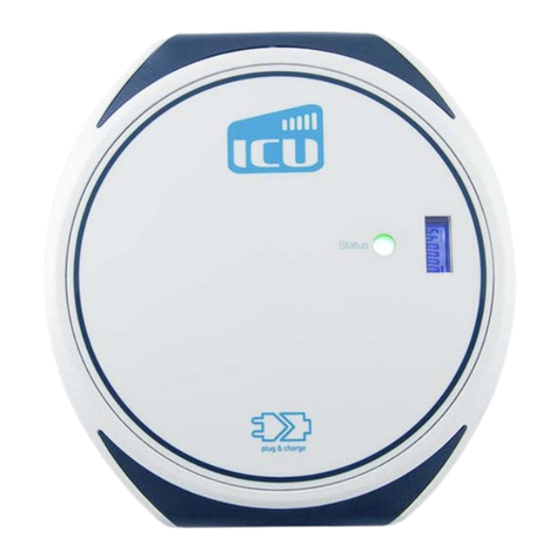

- Seite 1 Compact Mini MANUAL / HANDBOEK / ANLEITUNG / MANUEL / MANUALE...
- Seite 2 Outside / Buiten / Außen / Extérieur / Esterno H x W x D: 190 x 179 x 90 mm...
- Seite 3 Inside / Binnenzijde / Innen / Intérieur / Interno...
- Seite 4 Package Contents / Inhoud Verpakking / Inhalt Verpackung / Contenu de l‘emballage / Contenuto della confezione ICU Compact Mini Pole / Paal / Säule / Pôle / Polo Types / Varianten / Varianten / Variantes / Varianti excl. kWh incl. kWh...
- Seite 5 Contact / Contact / Kontakt / Contact / Contatto ALFEN ICU B.V. Vlotbrugweg 24 1332 AJ Almere The Netherlands Postbus 1042 1300 BA Almere Tel: +31 - 36 - 549 34 02 E-mail: info@icu-charging-stations.com Website: www.icu-charging-stations.com Status LED / Status LED / Status-LED / LED d‘état / LED di stato...
- Seite 6 Installation / Installatie / Installation / Installation / Installazione...
- Seite 7 Operating / Operating / Betrieb / Opération / Operazione Plug & Charge Start Stop...
-
Seite 8: Inhaltsverzeichnis
2.1 Die Ladestation Niederlande 2.2 LED-Statusanzeige 2.3 Technische Daten Erklärt die Konformität des Produkts: Ladestationen des Typs ICU Compact Mini 3. Montage und Anschluss 3.1 Installation und Anschluss Erfüllt werden die europäischen Richtlinien: 3.2 Anforderungen an den Installationsort Low Voltage Directive 2014/35/EU EMC directive 2014/30/EU 3.3 Mechanische Montage... -
Seite 9: Sicherheits- Und Gebrauchshinweise
1. Sicherheits- und Gebrauchshinweise 1.1 Ziel der Anleitung und Zielgruppe • Für Kinder oder Personen, die Gefahren im Umgang mit dem Produkt nicht einschätzen können Die ICU Compact Mini Ladestation dient ausschließ- lich dem Aufladen von Elektrofahrzeugen ohne der folgenden Fällen übernimmt Alfen Notwendigkeit eines seperaten Netzanschlusses B.V. -
Seite 10: Produkt
Anschlussklemmen für Netzkabel Anschlussklemen für festes Kabel 2.2 LED-Statusanzeige Die ICU Compact Mini ist auf der Vorderseite mit einer LED-Statusanzeige versehen, die den Status des Ladevorgangs anzeigt. Nachfolgend eine Übersicht über die verschiedenen Status mit den dazugehörigen Bedeutungen: Status LED Bedeutung •... -
Seite 11: Technische Daten
Produkt 2.3 Technische Daten Eingang/Stromanschluss Netzanschluss 3 x 2,5 mm² Nennspannung 230 V Nennstrom 16 A 1-Phasen 230 V 50 Hz (3,7 kW) Nennfrequenz 50 Hz Vorsicherung 20 A (bauseitig erforderlich) Anschlussklemmen M20 Anschlussklemme, geeignet für Kabeldicke von 6 - 13 mm² Erdung TN-System: PE-Leiter Ausgang/Fahrzeuganschluss... - Seite 12 Produkt Ladeüberwachung/Funktionsan- zeige Ladecontroller 1 x IB275 Kommunikation mit Fahrzeug Mode 3, Renault Z.E. Ready (optional) Anzeige Status Kartenleser Internet / Netzwerkfähigkeit Kommunikationsprotokoll Kommunikation mit Smart Meter Arbeitsbedingungen Umgebungstemperatur -30°C bis 40°C Relative Luftfeuchtigkeit 5% bis 95% Schutzklasse Schutzart Gehäuse IP67 IK-Stoßfestigkeit IK10...
-
Seite 13: Montage Und Anschluss
HINWEIS Die Montageanforderungen können vom Ort 3.2 Anforderungen an den Installations- abhängig sein. Stellen Sie sicher, dass für die Montage der ICU Compact Mini folgende Anforderungen erfüllt sind: • Die Kabelleitung vom Hauptverteiler zur ICU Compact Mini muss mit einem Installations- automat der B-Charakteristik oder einem gG- Schutzschalter vor Überspannung und Kurz-... -
Seite 14: Mechanische Montage
3.3 Mechanische Montage 2. Setzen Sie nun den Standfuß in das Loch ein 3. Führen Sie das Erdungskabel durch den Für die Montage der ICU Compact Mini benö- Standfuß zur Ladestation tigen Sie folgende Werkzeuge und Materialien: 4. Schütten Sie das Loch zu und ebnen Sie die •... -
Seite 15: Elektrische Installation
Installation der Ladestation 3.4 Elektrische Installation 2. Entfernen Sie die Abdeckkappen an der Ober- und Unterseite 3. Lösen Sie die vier Schrauben an den Ecken ACHTUNG! 4. Nehmen Sie den Deckel von der Ladestation ab Lesen und beachten Sie alle Sicherheitshinwei- Anbringung der Ladestation se in dieser Anleitung! GEFAHR! -
Seite 16: Inbetriebnahme Der Ladestation
1. Die LED-Statusanzeige flackert zwei Sekun- den lang rot 2. Die LED-Statusanzeige flackert anschließend acht Sekunden lang violett 3. Die LED-Statusanzeige blinkt eine Sekunde lang blau 4. Die grüne LED-Zustandsanzeige leuchtet auf 5. Die ICU Compact Mini ist jetzt betriebsbereit... - Seite 17 Subject to modifications and amendments. ALFEN ICU B.V. | Vlotbrugweg 24, 1332 AJ Almere | Phone: +31 - 36 - 549 34 02 E-mail: info@icu-charging-stations.com | www.icu-charging-stations.com...
