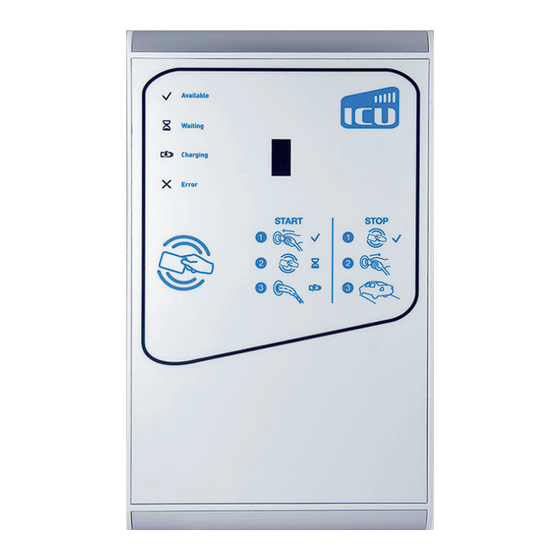

ICU Compact Anleitung

Vorschau ausblenden Andere Handbücher für Compact:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ICU
Compact
TM
MANUAL / HANDBOEK / ANLEITUNG /
MANUEL / MANUALE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ICU Compact

Inhaltszusammenfassung für ICU Compact

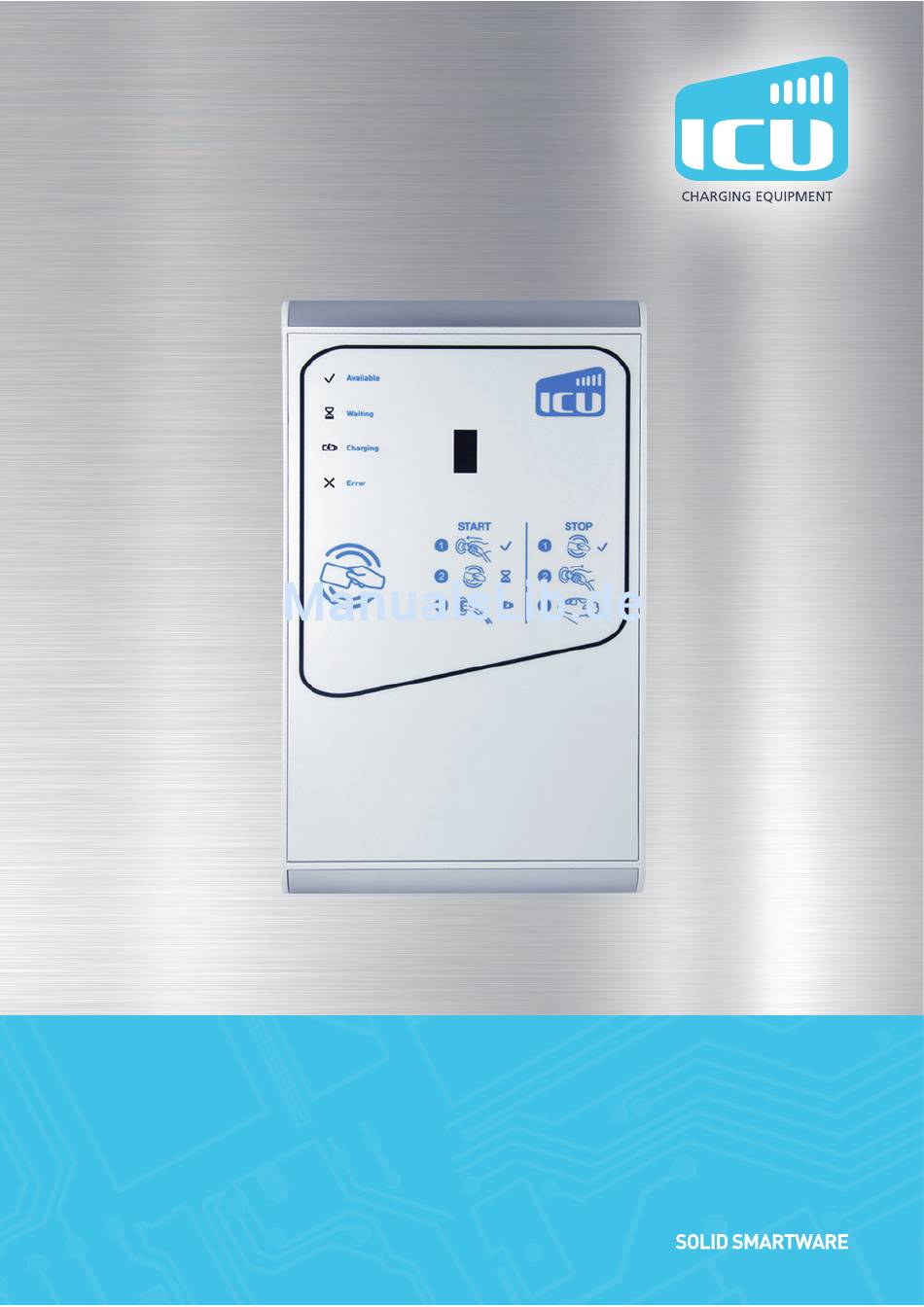

  • Seite 1 Compact MANUAL / HANDBOEK / ANLEITUNG / MANUEL / MANUALE...
  • Seite 2 Package Contents / Inhoud Verpakking / Inhalt Verpackung / Contenu de l‘emballage / Contenuto della confezione ICU Compact Pole / Paal / Säule / Pôle / Polo Anti-theft M4 x 12 Types / Varianten / Varianten / Variantes / Varianti...
  • Seite 3 Outside / Buiten / Außen / Extérieur / Esterno H x W x D: 330 x 200 x 120 mm...
  • Seite 4 Inside / Binnenzijde / Innen / Intérieur / Interno...
  • Seite 5 Installation / Installatie / Installation / Installation / Installazione...
  • Seite 6 Operating / Operating / Betrieb / Opération / Operazione Plug & Charge – Authorisation without charging card Start Stop Charging station with RFID card Start 3 sec. Stop 3 sec.
  • Seite 7 Contact / Contact / Kontakt / Contact / Contatto Alfen ICU B.V. Splijtbakweg 15 1333 HC Almere The Netherlands Postbus 1042 1300 BA Almere Tel: +31 36 54 93 400 E-mail: info@icu-charging-stations.com Website: www.icu-charging-stations.com Status LED / Status LED / Status-LED / LED d‘état / LED di stato...
  • Seite 8 Subject to modifications and amendments. Alfen ICU B.V. | Splijtbakweg 15 Almere NL | Tel: +31 36 - 549 34 00 E-mail: info@icu-charging-stations.com | www.icu-charging-stations.com...

  • Seite 9: Inhaltsverzeichnis

    2.1 Die Ladestation Niederlande 2.2 LED-Statusanzeige 2.3 Technische Daten Erklärt die Konformität des Produkts: Ladestationen des Typs ICU Compact 3. Montage und Anschluss 3.1 Installation und Anschluss Erfüllt werden die europäischen Richtlinien: 3.2 Anforderungen an den Installationsort Low Voltage Directive 2014/35/EU EMC directive 2014/30/EU 3.3 Mechanische Montage...

  • Seite 10: Sicherheits- Und Gebrauchshinweise

    1. Sicherheits- und Gebrauchshinweise 1.1 Ziel der Anleitung und Zielgruppe • Für Kinder oder Personen, die Gefahren im Umgang mit dem Produkt nicht einschätzen können Die ICU Compact Ladestation dient ausschließ- lich dem Aufladen von Elektrofahrzeugen ohne der folgenden Fällen übernimmt Alfen Notwendigkeit eines seperaten Netzanschlusses B.V.

  • Seite 11: Produkt

    Alfen ICU kontaktieren, damit wir Sie möglichst Anschlussklemmen für festes Kabel schnell unterstützen können. 2.2 LED-Statusanzeige Die ICU Compact ist mit unabhängigen LEDs versehen, die den Status des Ladevorgangs anzeigen. Nach- folgend finden Sie eine Übersicht über die Bedeutungen: Status LED Bedeutung •...

  • Seite 12: Technische Daten

    Produkt 2.3 Technische Daten Eingang/Stromanschluss Netzanschluss Min. 5 x 4 mm² (16 A) / 5 x 6 mm² (32 A) Nennspannung 230 V / 400 V Nennstrom 25 A 1-Phasen 230 V 50 Hz (3,7 kW Ausführung); 25 A 3-Phasen 400 V 50 Hz (11 kW Ausführung);...
  • Seite 13 Anzeige Status Kartenleser Integriert (optional) Internet / Netzwerkfähigkeit GPRS, TCP/IP Kommunikationsprotokoll OCPP 1.5 (JSON) Backend-Anbindung ICU Connect (optional) od. anderes Backend (auf Anfrage) Kommunikation mit Smart Meter Arbeitsbedingungen Umgebungstemperatur -25°C bis 40°C Relative Luftfeuchtigkeit 5% bis 95% Schutzklasse Schutzart Gehäuse IP54 IK-Stoßfestigkeitsgrad...

  • Seite 14: Montage Und Anschluss

    3.2 Anforderungen an den Installations- HINWEIS Die Montageanforderungen können vom Ort ab- hängig sein. Stellen Sie sicher, dass für die Montage der ICU Compact folgende Anforderungen erfüllt sind: • Die Kabelleitung vom Hauptverteiler zur ICU Compact muss mit einem Fehlerstrom-...

  • Seite 15: Mechanische Montage

    2. Montieren Sie die mitgelieferten Winkel am unteren Ende des Standfußes mithilfe von vier M8 x 20 mm Schrauben und vier M8 Schluss- Für die Montage der ICU Compact benöti- ringen (siehe Abb. Cover) gen Sie folgende Werkzeuge und Materialien: 3.

  • Seite 16: Elektrische Installation

    1. Setzen Sie die passenden Dübel in die vier mantelung des Zufuhr- und/oder festen Kabels, Löcher ein sodass die Adern weit genug freiliegen, um in 2. Montieren Sie die ICU Compact mit den die Anschlussklemmen montiert zu werden Schrauben (M5 x 30 mm) in den Bohrlöchern HINWEIS Montieren Sie die Erdung immer als erstes.

  • Seite 17: Inbetriebnahme Der Ladestation

    2. Die rote LED-Statusanzeige leuchtet eine Se- kunde lang ununterbrochen 3. Alle LEDs leuchten eine Sekunde lang unun- terbrochen 4. Die rote LED-Statussanzeige blinkt fünf Mal, damit wird die Elektronik gestartet 5. Alle LEDs erlöschen 6. Die ICU Compact ist jetzt betriebsbereit...

  • Seite 18: Netzwerkfähigkeit

    Ihre Ladestation wird ab Werk vorkonfiguriert, wenn Sie einen Vertrag mit einem Backend Anbieter oder HINWEIS mit Alfen ICU B.V. (für die Bereitstellung des ICU EZ Achten Sie darauf, dass die Netzwerkeinstel- Backend Services) haben. Die Internetverbindung lungender Ladestation Diagnosen und Updates kann je nach Ausführung via GPRS (SIM-Karte)
