Installer la passerelle

Suivez les étapes ci-dessous pour installer la passerelle ChargePoint à un emplacement permanent.
Monter l'unité
1.
Utilisez le modèle d'installation pour marquer
l'emplacement des quatre trous de montage.
2.
Percez les quatre trous de montage et insérez
les chevilles.

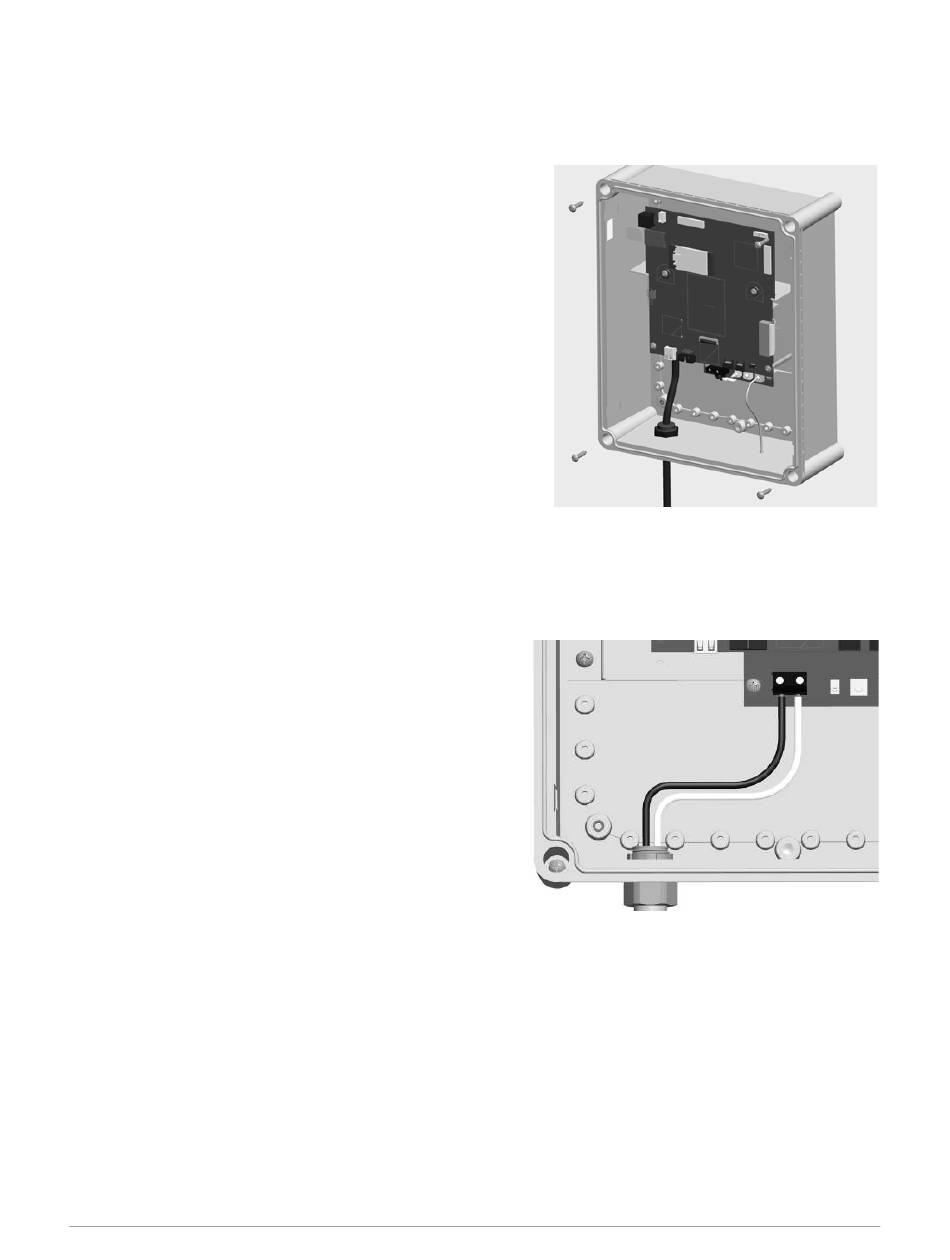

3. Desserrez les vis sur le devant de la passerelle
ChargePoint pour retirer le cache de devant.
4. Alignez l'unité principale avec les trous de montage et
vissez à l'aide des quatre vis #10 x 1" fournies
et d'un tournevis Phillips.
Installer les câbles d'alimentation
ChargePoint recommande un câblage de la passerelle ChargePoint avec une terminaison électrique
à la source d'alimentation.
1. À l'aide des deux clés, l'une à l'intérieur et l'autre à
l'extérieur, retirez l'écrou plastique interne.
2. Reportez-vous à la réglementation électrique locale
et identifiez le câble approprié pour le presse-
étoupe fourni.
3.
À l'aide d'un chemin de câble et de fixations
conformes à la réglementation locale, acheminez la
longueur nécessaire (6,0-2,5 mm
service solide ou torsadé vers la passerelle
ChargePoint via le presse-étoupe, le boîtier
et l'écrou.
4. Installez les embouts de connecteur de câble sur les câbles de service.
5. Dénudez les câbles de service sur 6,4 mm.
40
2
) du câblage de
