ChargePoint Gateway
Instalación de la pasarela
Sigue estos pasos para instalar la pasarela de ChargePoint en una ubicación permanente.

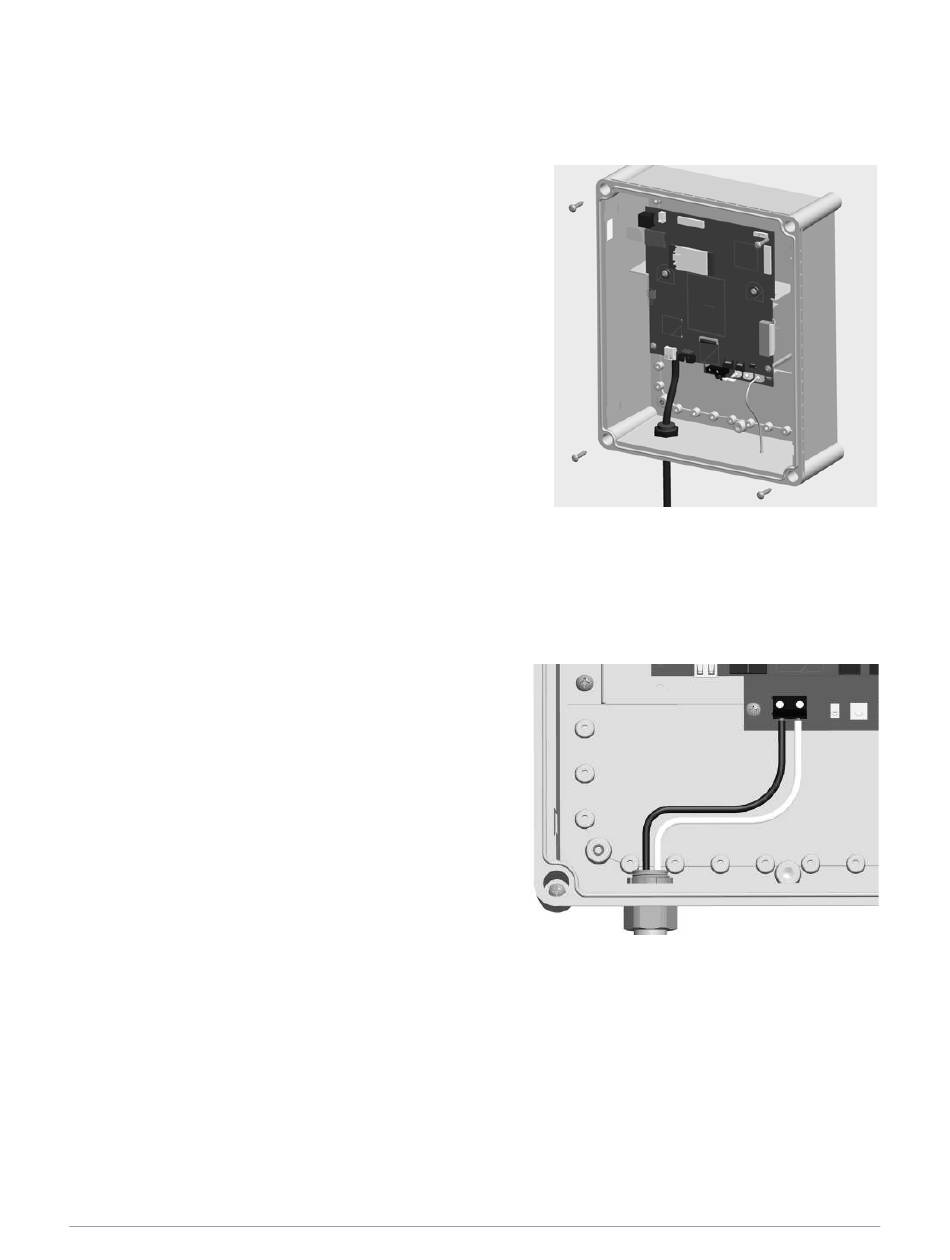

Montaje de la unidad

1.
Usa la plantilla de instalación para marcar la ubicación
de los cuatro orificios de fijación.
2.
Perfora los cuatro orificios de fijación e inserta los
tacos.
3. Desenrosca los tornillos en el frente de la pasarela de
ChargePoint para quitar la cubierta frontal.
4. Alinea la unidad principal con los orificios de fijación y
ajústala con cuatro de los tornillos n.º 10 de 1 in
(2,5 cm) y un destornillador Phillips.
Instalación del cableado de suministro
Recomendamos realizar la conexión directa de la pasarela con la terminación eléctrica a la fuente de
alimentación.
1. Con dos llaves, una por dentro y otra por fuera,
extrae la tuerca de plástico interna.
2. Consulta el código eléctrico local para determinar
el cable adecuado para el prensaestopa
suministrado.
3.
Con el enrutamiento de cableado y los conectores
adecuados conforme al código local, debes enrutar
la extensión necesaria de cableado trenzado o
sólido de servicio de 6,0-2,5 mm
(10-14 AWG) a la pasarela de ChargePoint mediante
el prensaestopa, la carcasa y la tuerca.
4. Instala el casquillo del conector del cable en los cables de servicio.
5. Desvaina los cables de servicio de 64 mm (¼ in).
