ChargePoint CP6000 Anleitung

Ladestation mit netzwerkfunktionalität
Vorschau ausblenden Andere Handbücher für CP6000:
Diese Anleitung herunterladen
Inhaltsverzeichnis
CP6000
Ladestation mit Netzwerkfunktionalität
Anleitung zum Einrichten des Standorts
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ChargePoint CP6000

Inhaltszusammenfassung für ChargePoint CP6000

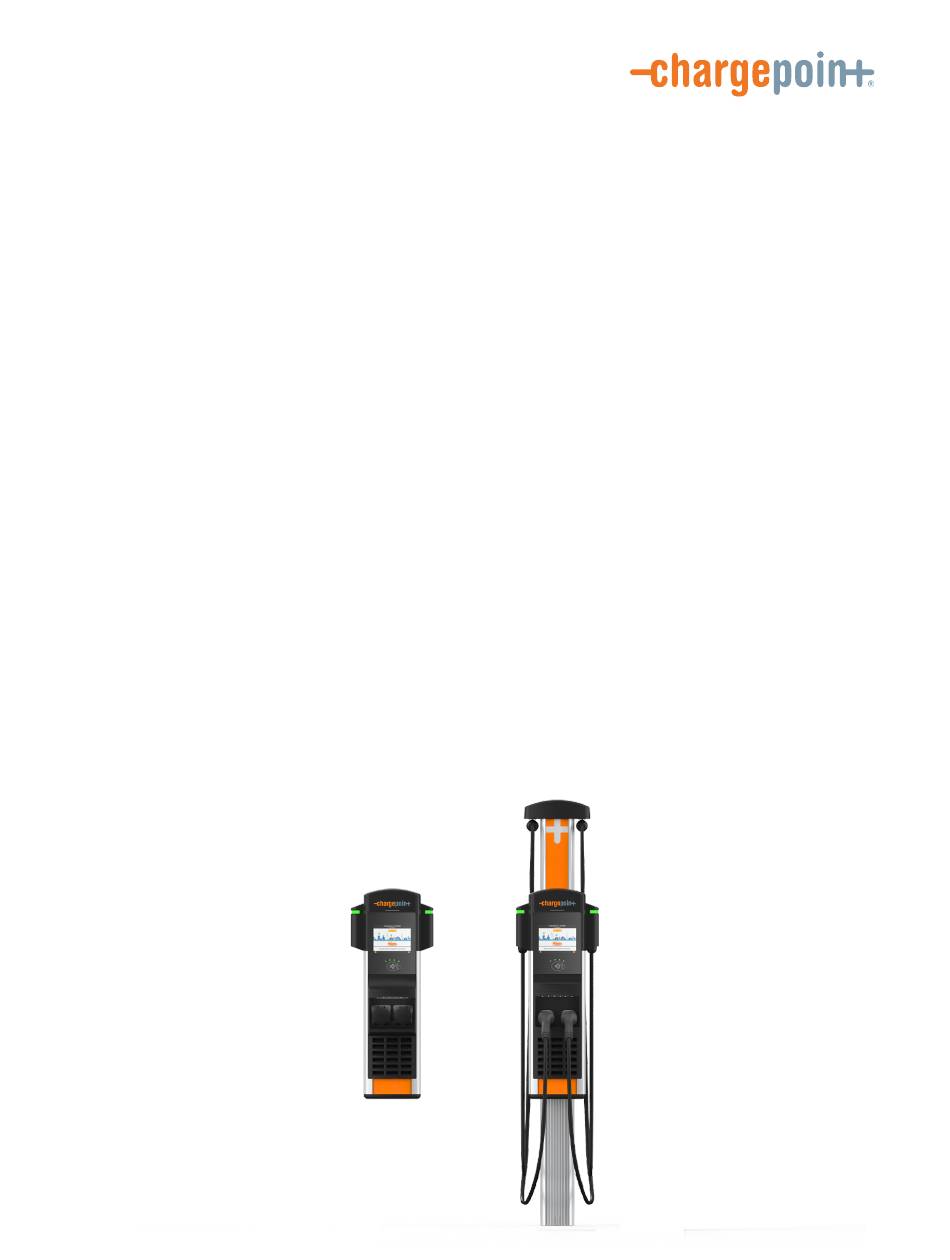

  • Seite 1 CP6000 Ladestation mit Netzwerkfunktionalität Anleitung zum Einrichten des Standorts...

  • Seite 3: Wichtige Sicherheitshinweise

    WARNUNG: Lesen und befolgen Sie alle Warnungen und Anweisungen vor der Wartung, Installation oder dem Betrieb der ChargePoint®-Ladestation. Installieren und betreiben Sie sie nur wie angegeben. Andernfalls können Sachschäden, Verletzungen oder gar tödliche Unfälle vorkommen, und die begrenzte Garantie erlischt.

  • Seite 4: Produktentsorgung

    Vorschriften und Sicherheitsstandards einzuhalten. Dieses Dokument enthält genehmigte Verfahren. Wenn die Verfahren nicht wie angegeben durchgeführt werden können, wenden Sie sich bitte an ChargePoint. ChargePoint übernimmt keine Haftung für Schäden, die durch Nichtbeachtung der Installationsanweisungen oder durch kundenspezifische Installationen verursacht werden, die nicht im vorliegenden ChargePoint-Dokument beschrieben sind.

  • Seite 5: In Diesem Dokument Verwendete Abbildungen

    Masse/Schutzerde In diesem Dokument verwendete Abbildungen Die in diesem Dokument verwendeten Abbildungen dienen lediglich der Darstellugn und sind möglicherweise keine exakten Darstellungen des Produkts. Sofern nichts anderes angegeben ist, sind die zugrunde liegenden Anweisungen für das Produkt jedoch korrekt.

  • Seite 7: Inhaltsverzeichnis

    Anforderungen an die Stromversorgung Verkabelungsanforderungen Standardverkabelungsmöglichkeiten Verkabelung für Stromkreisverteilung (nur 2-Port-Ladestationen) Erdungsanforderungen Anforderungen für EV Ready 4 Verbindung Signalstärke und -qualität Repeater 5 Vorbereitung neuen Betons für die Sockelmontage Betonmontageschablone Werkzeuge und Materialien Installation in neuen Beton Eine vorhandene ChargePoint-Ladestation ersetzen...
  • Seite 8 Eine vorhandene Nicht-ChargePoint-Ladestation ersetzen Eine Ladestation mit Oberflächen- oder Seiteneintrittsrohr ersetzen...

  • Seite 9: Richtlinien Für Die Einrichtung Des Standorts

    Richtlinien für die Einrichtung des Standorts In diesem Dokument wird die Einrichtung eines Standorts für die vernetzte CP6000-Ladestation von ChargePoint® für Elektrofahrzeuge beschrieben. Dazu gehören Richtlinien und Best Practices für die Planung von elektrischen Infrastrukturen und Kapazitäten, Bau- und Betonarbeiten, die vor der Installation von Ladestationen erforderlich sind, sowie Anforderungen an Mobilfunksignale.

  • Seite 10: Richtlinien Für Die Ersteinrichtung Von Standorten

    ChargePoint vorbereitet wurde. WICHTIG: Sie müssen ein zugelassener Elektroinstallateur sein und eine Online-Schulung absolvieren, um ein von ChargePoint zertifizierter Monteur zu werden. Wenn Sie die Schulung nicht abschließen, erhalten Sie keinen Zugriff auf das ChargePoint-Netzwerk und können die Installation nicht abschließen.

  • Seite 11: Weitere Überlegungen Zur Elektrik

    Nähe der Ladestationen. Bestimmen Sie die Kabelkanäle oder Schutzrohre für die elektrische Verkabelung von der Schalttafel aus. Von den vier verschiedenen Lademodi arbeiten die CP6000-Ladestationen im Lademodus 3 (einen EV-Stecker verwenden). Platzierung der Ladestation Damit die Kosten möglichst gering bleiben, sollten Sie möglichst nah an der vorhandenen elektrischen Infrastruktur gelegene Standorte für die Ladestation wählen.
  • Seite 12 Grabungsarbeiten sollten vermieden oder auf ein Minimum reduziert werden. Halten Sie die regionalen Gesetze, Vorschriften und Verordnungen zur Barrierefreiheit ein. Die CP6000-Ladestation darf keine Rampen oder Wege blockieren und die Höhe des interaktiven Displays darf die maximale Höhe, die von den örtlichen Gesetzen vorgeschrieben ist, nicht überschreiten.

  • Seite 13: Planen Sie Voraus

    Platzierung der Ladestation Wenn Sie eine CP6000-Ladestation mit Sockelmontage und einem KMK sowie einem 10-m-Kabel installieren, stellen Sie sicher, dass hinter der Ladestation mindestens 2,8 m freier Raum vorhanden ist, damit das KMK auf dem Boden ruhen kann. Wenn Sie eine CP6000-Ladestation mit Wandmontage und einem KMK sowie einem 10-m-Kabel installieren, stellen Sie sicher, dass vor der Ladestation mindestens 2,8 m (a) freier Raum vorhanden...

  • Seite 14: Bauplanung Und Mechanische Konstruktion

    (KMK) installiert werden. Der Sockel kann auf eine neu gegossene Betonplatte oder eine vorhandene Betonfläche montiert werden. Abmessungen und Gewichte der Komponenten Jede CP6000-Ladestation kann auf einem Sockel oder an der Wand mit oder ohne Kabelmanagementkit (KMK) montiert werden. Die Ladestation ist ein vertikales Gehäuse mit den unten angegebenen Gewichten und Abmessungen.

  • Seite 15: Sockelmontiert Mit Kmk

    Sockelmontiert mit KMK Hinweis: Die Abbildungen sind nicht maßstabsgetreu. Die Maße werden in metrischen Einheiten (mm) angegeben, gefolgt von den Entsprechungen in Zoll.

  • Seite 16: Sockelmontiert Ohne Kmk (Steckdosen)

    Sockelmontiert ohne KMK (Steckdosen) Hinweis: Die Abbildungen sind nicht maßstabsgetreu. Die Maße werden in metrischen Einheiten (mm) angegeben, gefolgt von den Entsprechungen in Zoll.

  • Seite 17: Wandmontiert Mit Kmk

    Wandmontiert mit KMK Hinweis: Die Abbildungen sind nicht maßstabsgetreu. Die Maße werden in metrischen Einheiten (mm) angegeben, gefolgt von den Entsprechungen in Zoll.

  • Seite 18: Wandmontiert Ohne Kmk (Mit Steckdosen Ausgestattet)

    Wandmontiert ohne KMK (mit Steckdosen ausgestattet) Hinweis: Die Abbildungen sind nicht maßstabsgetreu. Die Maße werden in metrischen Einheiten (mm) angegeben, gefolgt von den Entsprechungen in Zoll.

  • Seite 19: Sockelmontage Mit Hohem Kmk Und 10-M-Kabel

    Sockelmontage mit hohem KMK und 10-m-Kabel Hinweis: Die Abbildungen sind nicht maßstabsgetreu. Die Maße werden in metrischen Einheiten (mm) angegeben, gefolgt von den Entsprechungen in Zoll.

  • Seite 20: Wandmontage Mit Hohem Kmk Und 10-M-Kabel

    Wandmontage mit hohem KMK und 10-m-Kabel Hinweis: Die Abbildungen sind nicht maßstabsgetreu. Die Maße werden in metrischen Einheiten (mm) angegeben, gefolgt von den Entsprechungen in Zoll.

  • Seite 21: Montagespezifikationen - Ladestationen Mit Sockelmontage

    Sockelmontage WICHTIG: Verwenden Sie eine ChargePoint-Betonmontageschablone (CMT) bei der Installation einer neuen Ladestation oder beim Ersetzen einer bestehenden Nicht-ChargePoint-Ladestation mit Sockelmontage. Sie benötigen keine CMT, wenn Sie eine Ladestation mit Wandmontage installieren oder eine existierende ChargePoint-Ladestation ersetzen. Das Betonfundament muss entweder standortspezifisch ausgelegt sein oder folgende Spezifikationen erfüllen:...
  • Seite 22 Montagespezifikationen – Ladestationen mit Sockelmontage Sockelkonstruktionen Drei grundlegende Sockelausführungen sind möglich: Vor einer Bordsteinkante – behindert nicht den Fußweg oder die Landschaftsgestaltung. 900 mm (3 ft) auf jeder Seite Fläche: 0,42 m (4,5 ft Volumen: 0,26 m (9 ft Hinter einer Bordsteinkante in einem Pflanzenkübel oder der Straßenböschung 1350 mm (4 ft 5 Zoll) auf jeder Seite Fläche: 0,37 m (4 ft...

  • Seite 23: Sockelkonfigurationen Für Verschiedene Parkmöglichkeiten

    Das Die Sockelkonstruktion kann auf verschiedene Weise angepasst werden, um unterschiedliche Parkanordnungen zu schaffen. Stellen Sie sicher, dass ein ausreichendes Betonvolumen vorhanden ist, um die Ladestation zu verankern. CP6000-Ladestationen sind in verschiedenen Konfigurationen erhältlich. Die Abbildungen in Hinweis: diesem Handbuch stimmen möglicherweise nicht genau mit Ihrer Ladestation überein; die Informationen...
  • Seite 24 Montagespezifikationen – Ladestationen mit Sockelmontage Stellen Sie die Ladestation an den Bordstein zwischen den Stellplätzen mit Radanschlägen 900 mm (3 ft) von der Vorderseite jeder Parkbucht entfernt auf. Der Sockel der Ladestation kann bündig mit den Parkplätzen abschließen oder auf Bordsteinhöhe sein. Stellen Sie die Ladestation in einem Pflanzkübel oder einer Bodenwelle mit Radanschlägen 900 mm (3 ft) von der Vorderseite jeder Parkbucht oder dem Bordstein entfernt auf (a).
  • Seite 25 Stellen Sie zwei Ladestationen Rückseite an Rückseite in der Mitte von vier Plätzen mit Radanschlägen 900 mm (3 ft) von der Vorderseite jeder Parkbucht entfernt auf. Der Sockel der Ladestation kann bündig mit den Parkplätzen abschließen oder auf Bordsteinhöhe sein.
  • Seite 26 Montagespezifikationen – Ladestationen mit Sockelmontage Wenn Sie eine Ladestation mit zwei Halterungen mittig auf dem richtigen Platz aufstellen, können Sie mit den Ladekabeln zwei Fahrzeuge erreichen. Stellen Sie einen Radanschlag 1220 mm (4 ft) von der Mitte der Ladestation entfernt auf. Beachten Sie die folgenden Details für diese Anordnung: Der Bogen zeigt die nutzbare Reichweite der beiden verfügbaren Ladekabellängen: 5,5 m (18 ft) (b), 7 m (23 ft) und 10 m (31 ft) (d).
  • Seite 27 Stellen Sie eine Ladestation mit zwei Halterungen in der Mitte zwischen zwei parallelen Parkbuchten auf, die jeweils 6 m (20 ft) lang sind. Stellen Sie die Ladestation 450 mm (18 Zoll) von der Bordsteinkante entfernt auf. Es wird ein 7 m (23 ft) langes Ladekabel empfohlen.

  • Seite 28: Montagespezifikationen - Ladestationen Mit Wandmontage

    Montagespezifikationen – Ladestationen mit Wandmontage Stellen Sie eine Ladestation mit einer Halterung für einen einzelnen parallelen Parkplatz von 6 m (20 ft) Länge auf. Stellen Sie die Ladestation 450 mm (18 in) vom Bordstein entfernt und 1,8 m (6 ft) von der Vorderseite der Parklücke entfernt auf. Dadurch kann das Kabel jeden Teil des Fahrzeugs erreichen, ohne die Seitentüren zu blockieren.

  • Seite 29: Wasserabfluss

    Hohlwand montieren, verwenden Sie zur Überbrückung mindestens zwei Bolzen mit einer 41 mm (1 5/8 Zoll) langen Kanalstrebe. WARNUNG: Wird die ChargePoint-Ladestation nicht richtig installiert, kann sie umkippen und zu Sachschäden, Verletzungen oder tödlichen Unfällen führen. Verwenden Sie zur Installation der ChargePoint-Ladestation stets die zur Verfügung gestellte Betonmontageschablone, die hier bereits vorinstalliert dargestellt ist, oder eine von ChargePoint zugelassene Flächenmontagelösung.

  • Seite 30: Abstände

    Die freie Bodenfläche muss 250 mm (10 Zoll) oder weniger von der Ladestation entfernt sein. Unbehinderter seitlicher Zugang empfohlen Halten Sie die regionalen Gesetze, Vorschriften und Verordnungen zur Barrierefreiheit ein. Die CP6000- Ladestation darf keine Rampen oder Wege blockieren und die Höhe des interaktiven Displays darf die maximale Höhe, die von den örtlichen Gesetzen vorgeschrieben ist, nicht überschreiten.
  • Seite 31 Alle erforderlichen Neumarkierungen der Parkplätze Schilder „EV“ bzw. „Barrierefreie EV“ Farbmarkierungen „EV“ bzw. „Barrierefreie EV“ auf den Parkplätzen und um die Parkplätze...

  • Seite 32: Elektrische Ausführung

    Elektrische Ausführung Wandmontierte CP6000-Ladestationen verwenden eine oberflächenmontierte Verkabelung. Bei sockelmontierten CP6000-Ladestationen müssen die Servicekabel in der Regel unterirdisch verlegt und durch den Boden der Station geführt werden. Hinweis: Wenn die Sockelmontage ein oberirdisch verlegtes Kabelrohr erfordert, bohren Sie einen handelsüblichen Kanaldurchlass im Abstand von 635  mm (25  Zoll) von der Unterseite des Sockels. Der Durchmesser darf 38  mm (1,5  Zoll) nicht überschreiten.

  • Seite 33: Anforderungen An Die Stromversorgung

    Zusätzlicher Schutz gegen 6 mA Gleichstrom gemäß den geltenden Klauseln der IEC 62955:2018 für jeden Ausgang Überstromschutz: Die CP6000 öffnet den Stromkreis bei einem Überstrom von mehr als dem 1,25- fachen des Nennstroms innerhalb von 10 Sekunden Elektrischer Zähler der Klasse B gemäß der Messgeräteverordnung 2014/32/EU...
  • Seite 34 Vorschriften zur Klassifizierung und Installation der Geräte. Beachten Sie vor der Installation der Ladestation diese Anforderungen: Die CP6000 ist ein Gerät der Klasse I. Die Stromversorgung muss über einen Schutzleiter verfügen und das Gerät muss geerdet sein. Die Ladestation muss immer mit der Schutzerde (PE) verbunden sein.

  • Seite 35: Verkabelungsanforderungen

    Daten sicher, dass der Installationsort mit einer Versorgungsverkabelung ausgestattet ist, die die Leistungsanforderungen der Ladestation erfüllt: Beim Ziehen der elektrischen Verkabelung für die CP6000-Sockelmontage müssen Sie sicherstellen, dass sich mindestens 1,5 m (5 ft) Kabel über der Oberfläche befinden. Beim Ziehen der elektrischen Kabel für wandmontierte Ladestationen müssen das Kabelrohr und die Kabel an den Ort verlegt werden, an dem die...

  • Seite 36: Anforderungen Für Großbritannien

    Die CP6000-Ladestation umfasst einen Fehlerstromschutzschalter (RCCB oder RCBO), die bei einem Ausfall die Stromleitungen (Phase 1, Phase 2, Phase 3 und und Neutral) öffnen. CP6000 ist ein Produkt der Klasse 1. Alle zugänglichen Metallteile sind mit der Haupterdungsklemme verbunden. Die Installation der Erdungsverbindung zur Ladestation für Elektrofahrzeuge ist erforderlich.

  • Seite 37: Standardverkabelungsmöglichkeiten

    Standardverkabelungsmöglichkeiten Hinweis: Alle Ladestationen werden mit einem L1 auf L2 Strom-Jumper geliefert. Der Jumper ist werksseitig nicht installiert. Hinweis: Für jede andere Nennleistung, die von der nationalen Gesetzgebung empfohlen wird, prüfen Sie die nationalen Verkabelungs- und Schutzschaltervorschriften, um die Nennleistung des Leitungsschutzschalters auszuwählen.
  • Seite 38 Wenn ein einziger Stromkreis eine Ladestation mit zwei Ports speist, MÜSSEN Sie Steckbrücken für das Energiemanagement L1 – L1 installieren, damit beide Ports korrekt funktionieren. Um Hilfe zu erhalten, gehen Sie zu chargepoint.com/support, und ermitteln Sie die Telefonnummer des technischen Supports Ihrer Region. Bestellen Sie bei Bedarf Energiemanagement-Jumper beim Support.
  • Seite 39 230/400 dreiphasiger Zweiphasig Stromkreis, zwei Ports Nullleiter Hauptunterbrecher Neutralleiters ammelschiene Erdungsschie ne Linker Schutzschalter Rechter Schutzschalter Erdung Länge des Kabelbandes 12 mm (0,5 Zoll)
  • Seite 40 Standardverkabelungsmöglichkeiten Hinweis: Der rechte Port ist der primäre Anschluss und befindet sich von der Vorderseite der Ladestation aus gesehen auf der rechten Seite. 230/400, dreiphasiger Einfachkreis, 1 Port Nullleiter Hauptunterbrecher Neutralleiters ammelschiene Erdungsschiene Schutzschalter Erdung Abisolierlänge 12 mm (0,5 Zoll)

  • Seite 41: Verkabelung Für Stromkreisverteilung (Nur 2-Port-Ladestationen)

    Um eine Ladestation mit zwei Ports über ein einziges Netzkabel mit Strom zu versorgen, verwenden Sie den Jumper für die Stromkreisverteilung. Der Jumper für die Stromkreisverteilung L1 – L2 ist im Lieferumfang jeder CP6000 enthalten. Diese Möglichkeit besteht nur bei Konfigurationen für 2-Port- Ladestationen.
  • Seite 42 Verkabelung für Stromkreisverteilung (nur 2-Port-Ladestationen) Drei 11,0 — Drei 13,8 — Drei 17,3 — Drei 22,1 — Drei 22,1 1 oder 2 Drei 27,6 1 oder 2 Drei 34,5 1 oder 2 Drei 44,2 1 oder 2 Drei 44,2 1 oder 2 Spezifikationen der Stromkreisverteilungsverkabelung (continued)
  • Seite 43 Hauptunterbrecher Neutralleitersammelschiene Erdungsschiene Schutzschalter Erdung Steckbrücke Länge des Kabelbandes 12 mm (0,5 Zoll) Hinweis: Diese Konfiguration kann entweder mit der RCCB- oder RCBO-Option verwendet werden. Wenden Sie sich an den ChargePoint-Support, um Anweisungen zu erhalten, oder befolgen Sie die lokalen nationalen Vorschriften.
  • Seite 44 L1 – L1-Steckbrücke installieren, damit beide Anschlüsse korrekt funktionieren. Die L1 – L1- Steckbrücke dreht die Phasen nicht, so dass beide Ports Strom von L1 beziehen können. Wenden Sie sich an ChargePoint, um die erforderlichen Steckbrücken für das Energiemanagement L1 – L1 zu bestellen.
  • Seite 45 230 einphasiger Zweiphasig Stromkreis, zwei Ports Nullleiter Hauptunterbrecher Neutralleitersammelschiene Erdungsschiene Linker Schutzschalter Rechter Schutzschalter Erdung Abisolierlänge 12 mm (0,5 Zoll) Hinweis: Der rechte Port ist der primäre Anschluss und befindet sich von der Vorderseite der Ladestation aus gesehen auf der rechten Seite.
  • Seite 46 Verkabelung für Stromkreisverteilung (nur 2-Port-Ladestationen) 230, einphasiger Einfachkreis, 1-Port-Station Nullleiter Hauptunterbrecher Neutralleiters ammelschiene Erdungsschiene Schutzschalter Erdung Abisolierlänge 12 mm (0,5 Zoll)

  • Seite 47: Erdungsanforderungen

    Erdungsanforderungen Die CP6000-Ladestationen müssen an ein geerdetes, metallisches, fest verlegtes Kabelsystem angeschlossen werden. Ein Geräte-Erdungsleiter muss mit den Stromkreisleitern verlegt und an einen Geräte-Erdungsanschluss an der Ladestation angeschlossen werden. Ein den geltenden Vorschriften entsprechender Erdungsleiter muss an der Serviceausrüstung oder – bei Versorgung durch ein separates System –...
  • Seite 48 Beispiel: Prüfen Sie in Großbritannien die BS 7671 und in Frankreich NF C 17-200 und NF C 15-100, um sicherzustellen, dass sie für EV-Ladegeräte zugelassen sind. Weitere Informationen zu den UK-Bestimmungen erhalten Sie unter UK Requirements oder bei ChargePoint.

  • Seite 49: Anforderungen Für Ev Ready

    Störung der elektrischen Hausinstallation zu verhindern. Schutz der Installation Schutz vor Stromschlägen Jeder Ausgang der CP6000 ist durch einen eigenen FI-Schutzschalter oder RCBO-Typ A mit einem maximalen Auslösestrom von 30 mA geschützt und umfasst Schutz gegen DC-Leckstrom gemäß den geltenden Klauseln von IEC 62955:2018.

  • Seite 50: Sekundärer Auslöseschutz

    Die CP6000-Ladestation verfügt über einen sekundären Schaltgeräteschutz. Sie überwacht ständig die Spannung und den Strom in jedem Ausgang. Wenn ein Problem zu einer unerwünschten Spannung im Ausgang führt, löst die CP6000 automatisch das interne sekundäre Schaltgerät aus. Für die Installation sind keine weiteren Maßnahmen erforderlich.

  • Seite 51: Installation Eines Transformators

    Kurve C für dreiphasige Ladestationen 2-poliger Schutz für einphasige Installationen 4-poliger Schutz für dreiphasige Installationen Die CP6000 mit RCBO umfasst einen Kurzschlussschutz mit Kurve C und eine Nennkurzschlusskapazität von 6 kA. Der RCBO entspricht EN 61009-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2016 EN 61009-2-1:1994 + A11:199.
  • Seite 52 Anforderungen für EV Ready Kurzschlussströmen in Koordination mit Schutzvorrichtungen wie dem Fehlerstromschutzschalter (RCCB), dem Überspannungsschutzgerät (SPD) und anderen widerstehen kann. Bei einer sehr komplexen Installation muss im Hauptschaltschrank Platz zum Aufstellen eines für die Installation ausreichend dimensionierten Trenntransformators eingeplant werden.

  • Seite 53: Verbindung

    Wenn die Ladestation keine eigene Mobilfunkverbindung hat, lesen Sie die Signalstärke am vorgeschlagenen Montageort der Gateway-Station ab. In Europa unterstützen alle ChargePoint-Produkte die LTE-Bänder 1, 3, 7, 8 und 20. 900 und 1800 MHz werden auch für 2G-Fallback unterstützt. Die Partner sind von Land zu Land verschieden.
  • Seite 54 Wenn die Signalstärke schwächer ist als dieser Wert, messen Sie die Mobilfunkdaten an dem Ort, an dem die Booster-Antennen für das Mobilfunksignal installiert werden sollen. Vergewissern Sie sich, dass das Signal für dieses Repeater-Modell ausreichend ist. Installieren Sie Repeater, um die Stärke der Mobilfunksignale zu verbessern.

  • Seite 55: Repeater

    Bei anderen Regionen oder wenn der Standort kein starkes Signal auf diesen Bändern hat, wenden Sie sich für weitere Lösungen an Ihren ChargePoint-Ansprechpartner. ChargePoint empfiehlt ausdrücklich, vor jeder Installation einen Spezialisten für Mobilfunknetze zu konsultieren. Bei einer Beratung kann das Folgende festgestellt werden: Service mit einem unterstützten Netzbetreiber auf einem unterstützten LTE-Band...

  • Seite 56: Vorbereitung Neuen Betons Für Die Sockelmontage

    Verwenden Sie ChargePoint-Betonmontageschablone bei der Installation von Ladestationen auf vorhandenem Beton (nur auf einem Zwischenboden). Sie müssen die CP6000-CMT mit ausreichender Vorlaufzeit vor der Errichtung des Standorts separat bestellen. Dieses Kit ist nicht im Lieferumfang der ChargePoint CP6000-Ladestation enthalten. Halterung für die...
  • Seite 57 UNIMI fertigt und vertreibt vorgefertigte Beton- oder Kunststofffundamente. ChargePoint Hinweis: genehmigt die Installation von CP6000-Ladestationen auf vorgefertigten Beton- oder Kunststofffundamenten von UNIMI gemäß Anweisungen von UNIMI. Wenden Sie sich bei Fragen an Ihren ChargePoint-Vertriebsmitarbeiter. Verwenden Sie keine spreizenden Ankerbolzen. Montieren Sie die CP6000 nicht WARNUNG: auf einer Asphaltoberfläche.

  • Seite 58: Cmt - Sockelmontiert Mit Kmk

    CMT – Sockelmontiert mit KMK Hinweis: Die Abbildungen sind nicht maßstabsgetreu. Die Maße werden in metrischen Einheiten (mm) angegeben, gefolgt von den Entsprechungen in Zoll. Wand KMK-Fläche Standfläche Vorderseite Schraubenkreis Schraube oder Anker Rohrstutzen in diesem Bereich (nur neuer Beton)

  • Seite 59: Cmt - Sockelmontiert Ohne Kmk

    CMT – Sockelmontiert ohne KMK Hinweis: Die Abbildungen sind nicht maßstabsgetreu. Die Maße werden in metrischen Einheiten (mm) angegeben, gefolgt von den Entsprechungen in Zoll. Wand Standfläche Vorderseite Schraubenkreis Schraube oder Anker Rohrstutzen in diesem Bereich...

  • Seite 60: Werkzeuge Und Materialien

    Es ist entscheidend, dass die Kabelrohre ordnungsgemäß positioniert und lotrecht sind. Die Toleranz an der Eintrittsstelle der Kabelrohre in die Ladestation beträgt 2 mm (1/16 Zoll). Richten Sie den CP6000-CMT über den Rohrstutzen aus, wobei die beiden Schrauben nach vorne zeigen und die dritte Schraube nach hinten.
  • Seite 61 Schieben Sie die CP6000-CMT über die Rohrstutzen, bis die Oberseite der Schablone genau auf der Oberseite des gegossenen Betons aufliegt. Die Unterseite der oberen Schablone muss mit der Betonoberfläche ausgerichtet sein. Stellen Sie sicher, dass die Kabelrohre lotrecht sind.
  • Seite 62 Installation in neuen Beton Verwenden Sie eine Wasserwaage, um zu prüfen, ob die CP6000-CMT von vorn nach hinten und von Seite zu Seite waagerecht ausgerichtet ist. Die Rohrhöhe muss zwischen 456 mm (18 Zoll) und 590 mm (23,2 Zoll) liegen. Jeder Bolzen muss zwischen 60 mm (2,5 Zoll) und 100 mm (4 Zoll) über die Betonoberfläche hinausragen.
  • Seite 63 Binden Sie die CP6000-CMT vor dem Gießen von Beton an Bewehrungsstäben fest, damit sie nicht verrutscht. WICHTIG: Die CP6000-CMT und das Kabelrohr müssen gesichert werden, damit sie nicht angehoben oder aus der Position gebracht werden können, während der Beton gegossen...
  • Seite 64 Beachten Sie die Maßangaben in diesem Dokument, und vergewissern Sie sich, dass die Ankerstäbe richtig positioniert sind, bevor der Beton trocken ist. Prüfen Sie mit einer Wasserwaage, ob die Bolzen lotrecht stehen. Sie können nun die CP6000-Ladestation auf dem Sockel montieren.

  • Seite 65: Eine Vorhandene Chargepoint-Ladestation Ersetzen

    Sie den Beton entfernen und ihn ersetzen. Eine vorhandene CP4000-Ladestation ersetzen Lesen Sie die CP6000-Anleitung zum Standortdesign und stellen Sie sicher, dass die Abmessungen der vorhandenen Betonplatte den Anforderungen entsprechen. Wenn Sie ein Kabelmanagementkit (KMK) installieren, stellen Sie sicher, dass hinter Stromkabelstutzen genug Platz für das KMK vorhanden ist.

  • Seite 66: Erforderliche Werkzeuge

    Eine Ladestation mit Oberflächen- oder Seiteneintrittsrohr ersetzen Eine Ladestation mit Oberflächen- oder Seiteneintrittsrohr ersetzen Erforderliche Werkzeuge Elektrischer Bohrhammer mit 12 mm (1/2 Zoll) oder größerem Bohrfutter. Erforderliches Verbrauchsmaterial Die folgende Tabelle enthält eine Auflistung und Beschreibung der benötigten Verbrauchsmaterialien. Die in der Tabelle angegebenen Mengen beziehen sich auf die Installation einer Ladestation. Hinweis: Der Verbrauch dieser Produkte variiert je nach den Bedingungen am Installationsort.
  • Seite 67 Menge Beschreibung Zweck Bürste mit Nylonschlaufengriff Reinigen Sie die Bohrlöcher. Bürstendurchmesser 19 mm (3/4 Zoll) Länge der Bürste 75 mm (3 Zoll) 216 mm (8 1/2 Zoll) Gesamtlänge Runde Aufsteckkappe, passend für Verhindert, dass bei einer 16 mm (5/8 Zoll) – 17,5 mm Platte mit einer Tiefe von nur (11/16 Zoll) Außendurchmesser, 150 mm (6 Zoll) 12,7 mm (1/2 Zoll) Innenhöhe, Epoxidklebstoff aus den...
  • Seite 68 Eine Ladestation mit Oberflächen- oder Seiteneintrittsrohr ersetzen Legen Sie die untere Schablone auf den Beton und markieren Sie die Positionen der Löcher. Berücksichtigen Sie beim Platzieren der Schablone den gesamten Platzbedarf der Ladestation. Wenn Sie die Schablone über einen bestehenden Kabelrohrstutzen oder ein gepanzertes Kabel verlegen, positionieren Sie die Mitte der Schablone um diesen Kabelrohrstutzen bzw.
  • Seite 69 Hinweis: Lassen Sie die obere Schablone an ihrem Platz. Prüfen Sie mit einer Wasserwaage, ob die Bolzen lotrecht stehen. Lassen Sie das Epoxidharz aushärten (je nach der vom Epoxidharzhersteller empfohlenen Aushärtungszeit). Sie können nun die CP6000-Ladestation auf dem Sockel montieren.

  • Seite 70: Haftungsbeschränkung

    SONSTIGE BILLIGKEITSTHEORIE, SELBST WENN CHARGEPOINT DIE MÖGLICHKEIT SOLCHER SCHÄDEN BEKANNT WAR ODER BEKANNT HÄTTE SEIN MÜSSEN. IN ALLEN FÄLLEN BESCHRÄNKT SICH DIE GESAMTE HAFTUNG VON CHARGEPOINT FÜR ALLE ANSPRÜCHE IM ZUSAMMENHANG MIT DER LADESTATION AUF MAXIMAL DEN PREIS, DEN DER KÄUFER FÜR DIE LADESTATION GEZAHLT HAT.
