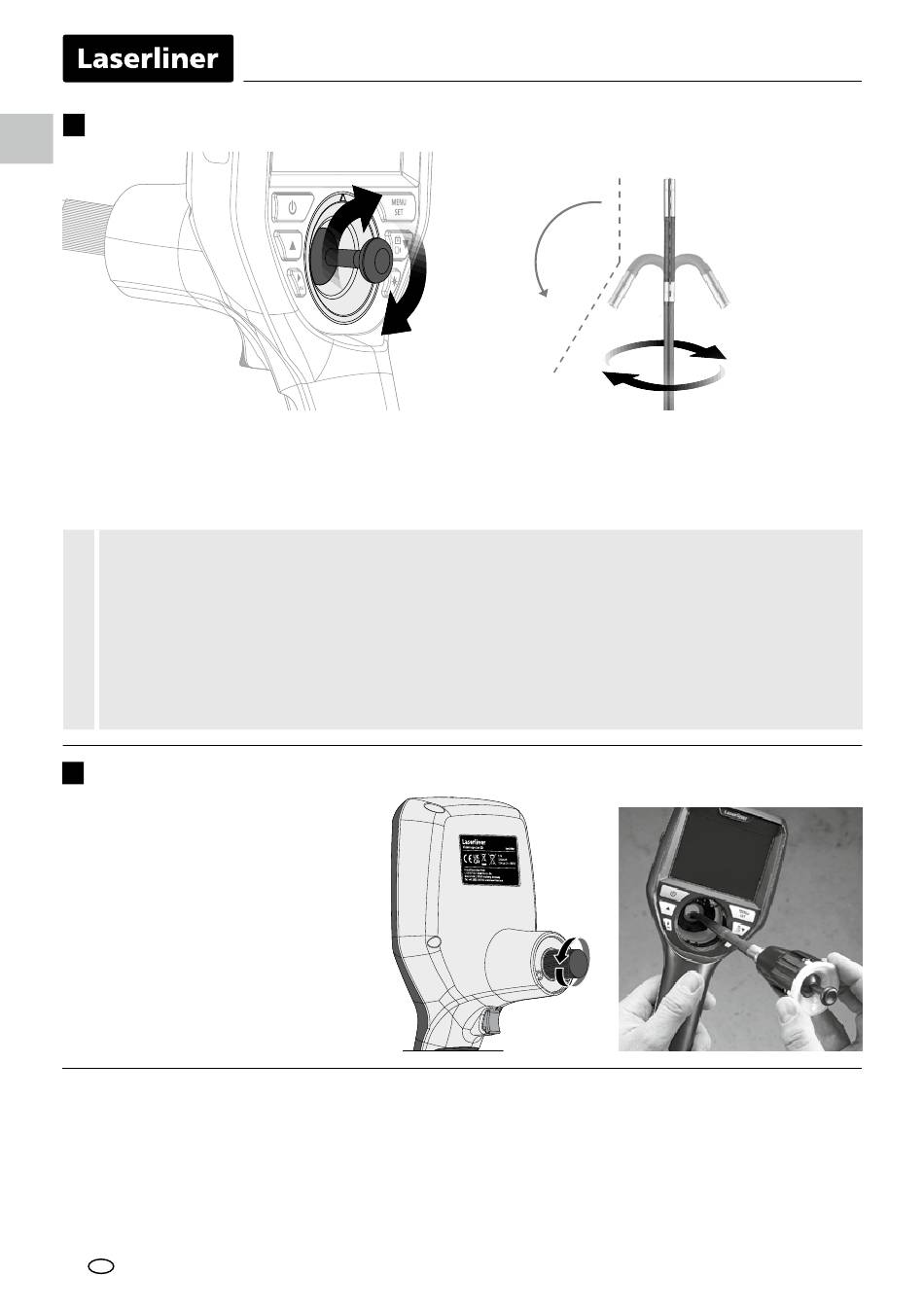

Ausrichten des Kamerakopfes

Die maximale Winkelstellung des 3D-Kamerakopfes beträgt im Neuzustand werksseitig 150°,
mit einer Toleranz von ± 10°. Dazu muss sich die Kamerasonde in völlig gerader Lage befinden, also
ohne unnötige Kurven oder Biegungen. Durch normalen mechanischen Verschleiß kann sich die
maximale Winkelstellung im Laufe der Lebensdauer des Produkts verringern.
Der bewegliche 3D-Kamerakopf darf im angewinkelten Zustand nicht stark mechanisch
beansprucht werden. Die maximale Winkelstellung, den minimalen Biegeradius und
die maximale Zugkraft beachten, um den 3D-Kamerakopf nicht zu beschädigen.
!
Die Kamerasonde nicht ruckartig reißen oder schieben. Der Kamerakopf darf im Einsatz
niemals per Hand bewegt werden, sondern ausschließlich mit dem Steuerhebel. Im aufgerollten
Zustand darf die Kamerasonde weder per Hand noch per Steuerhebel bewegt werden.
Beschädigungen des 3D-Kamerakopfes und -sonde durch unsachgemäße Behandlung
sind von der Garantie ausgeschlossen.
3

Austausch der Kameraeinheit

Die Kameraeinheit lässt sich einfach Die Kameraeinheit lässt sich einfach
entnehmen und austauschen. Dazu entnehmen und austauschen. Dazu
die Schraube lösen und die Kamera- die Schraube lösen und die Kamera-
einheit am Steuerhebel herausziehen. einheit am Steuerhebel herausziehen.
Hinweise zur Wartung und Pflege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz
von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.
04
DE
0°
150°
±10°
360°
1 1
2 2
