BW/H-HE
Anlage 15
Solarsystem mit Schichtenspeicher und nachheizung über heizungsunterstützung
Der Regler vergleicht die Temperatur an dem Tempera-
tursensor S1 mit den Temperaturen an S2 und S3. Sind die
gemessenen Temperaturdifferenzen größer als die eingestell-
ten Werte für die Einschalttemperaturdifferenzen, wird die
Pumpe (R1) eingeschaltet und über das Ventil (R3) wird der
entsprechende Speicherbereich höchstens bis zur eingestell-
ten Maximaltemperatur aufgeladen. Die Vorranglogik bewirkt
R1
Hinweis: 3-Wege-Ventil stromlos auf Speicher unten
Sensor/
Bezeichnung Beschreibung
Klemme
S1
TKOL
Temperatur Kollektor
S2
TSPU
Temperatur Speicher unten
S3
TSPO/TSPR
Temperatur Speicher oben
Temp.Speicher Rücklaufanhebung
S4
TRUE
TemperaturRücklauf
S5
Sensor optional für Messzwecke
VFS
oder Optionen
RPS
V40
Einstellkanäle
Kanal
Unterkanal 1
ANL
BEL1 >
DT1E
DT1A
DT1S
ANS1
S1MAX
SMXS1
BEL2 >
DT2E
DT2A
Temp. Sensor
Pt1000
VFS
RPS
GND
S1
R3
Unterkanal 2
Werks-
Änderung auf Beschreibung
einstellung
1
15
6 K
4 K
10 K
2 K
60 °C
2
6 K
4 K
eine vorrangige Beladung des oberen Speicherbereichs.
Über eine weitere Temperaturdifferenzfunktion (S3-Wär-
mequelle/S4-Wärmesenke) wird eine Heizkreis-Rücklaufan-
hebung (Heizkreisunterstützung) über ein weiteres Ventil
(R2) realisiert sowie über eine Thermostatfunktion (S3) eine
Brauchwassernachheizung (R4).
out
in
R4
S3
S2
Relais
Beschreibung
R1
Solarpumpe
R2
Rücklaufanhebung
R3
Umschaltventil Speicher oben/unten
R4
Nachheizung/Speicherladepumpe

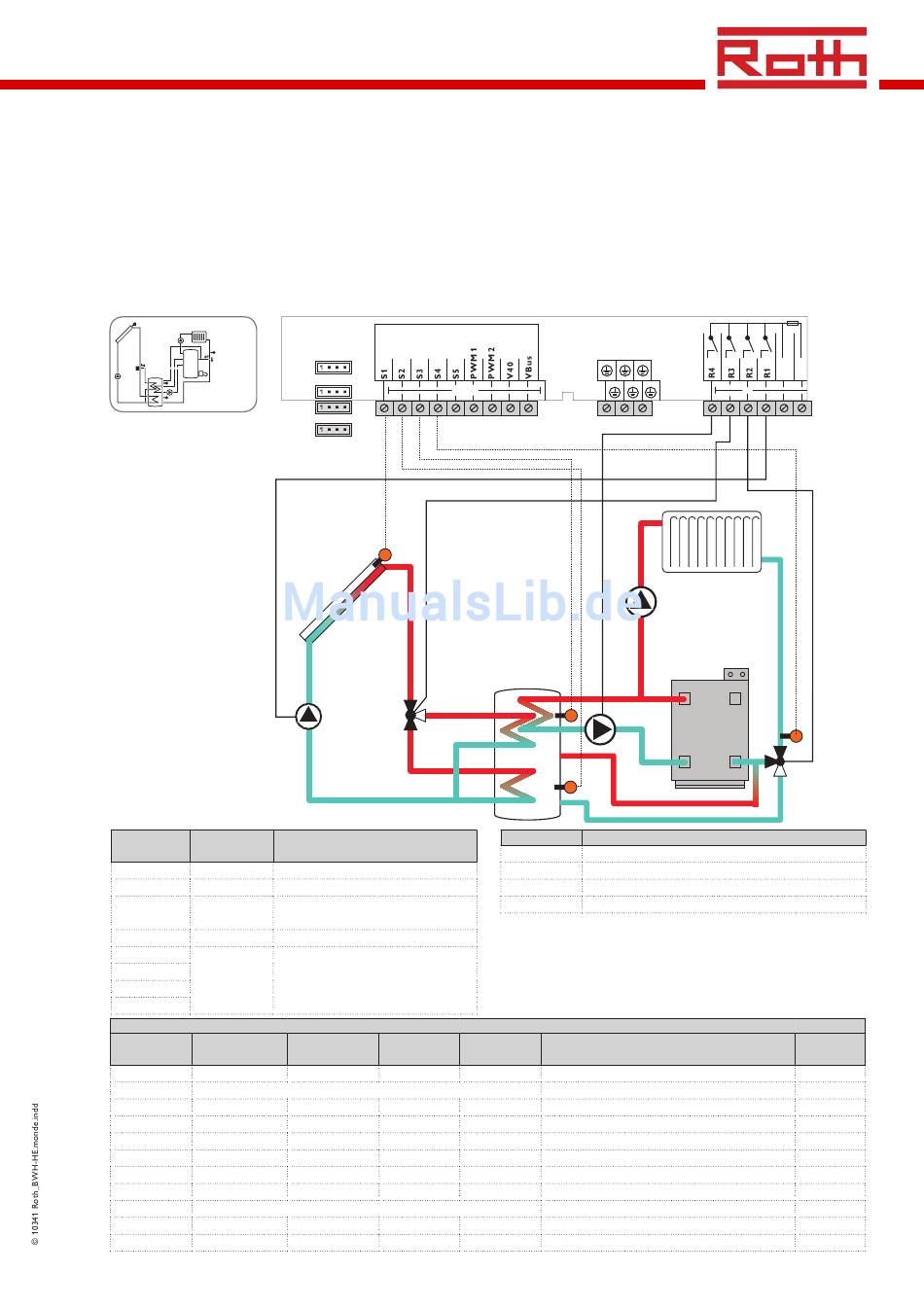

Anlagenschema
Beladung 1
Einschalttemperaturdifferenz 1
Ausschalttemperaturdifferenz 1
Solltemperaturdifferenz 1
Anstieg 1
Speichermaximalbegrenzung 1
Sensor Speichermax 1
Beladung 2
Einschalttemperaturdifferenz 2
Ausschalttemperaturdifferenz 2
L'
L
N
S4
R2
Seite
78
78
78
78
78
78
79
78
78
37 |
