Danke Danke, dass Sie sich für ein Haier Produkt entschieden haben. Bitte lesen Sie diese Gebrauchsanleitung sehr sorgfältig bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Informationen, damit Sie viel Freude an Ihrem Gerät haben und ein sicherer und sauberer Betrieb gewährleistet ist.
Sicherheitshinweise Diese Hinweise dienen der Sicherheit und sollten daher vor der Ins- tallation und Inbetriebnahme aufmerksam gelesen werden. WARNUNG! Vor dem ersten Gebrauch: ▶ Vergewissern Sie sich, dass das Gerät keinen Transportschaden aufweist. ▶ Entfernen Sie alle Transportsicherungsschrauben. ▶ Entfernen Sie alle Verpackungsmaterialien und bewahren Sie diese außerhalb der Reichweite von Kindern auf.
Sicherheitshinweise WARNUNG! Täglicher Gebrauch ▶ Benutzen Sie keine entzündlichen Sprays in der Nähe des Geräts. ▶ Waschen Sie keine mit Lösungsmitteln vorbehandelten Wäschestücke in dem Gerät, ohne diese zuvor an der Luft ge- trocknet zu haben. ▶ Wenn in der Nähe entflammbares Gas verwendet wird, ziehen oder stecken Sie nicht den Gerätestecker.
Waschen von maschinenwaschbaren Textilien bestimmt. Die Pfle- geanleitungen auf den Etiketten sind dabei stets zu beachten. Bei gewerblicher Nutzung entfällt die Haier Garantie. Verwenden Sie sie nicht für andere Zwecke als die, für die sie ausgelegt ist. Veränderungen oder Modifikationen an dem Gerät sind nicht zuläs- sig.

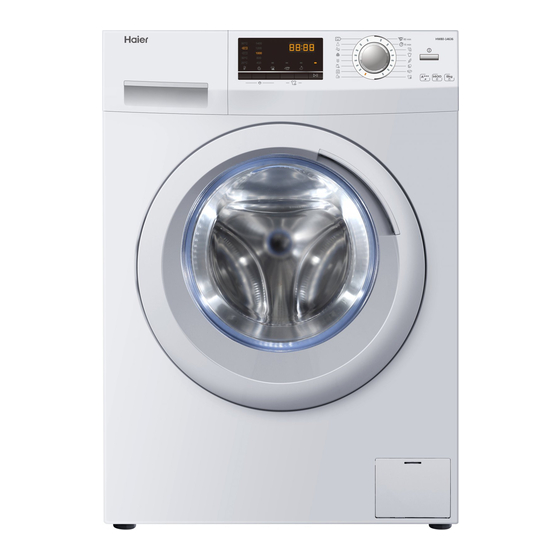

Produktbeschreibung Aufgrund technischer Änderungen kann diese Zeichnung ev. von dem von Ihnen erwor- benen Modell abweichen. HW100-14636 Temp. Speed Intense Extra rinse Delay Start/Pause 1400 10kg Energy Spin speed Capicity 1 Waschmittelschublade 1 Transportsicherung (T1-T4) 2 Abdeckplatte 2 Rückwand 3 Programmwähler 3 Schrauben hintere Abdeckung (S1-S4) 4 Bedienblende...
Bedienblende HW100-14636 Baumwolle Schnell Synthetik Express 15 min Tägliche Wäsche Wolle Baby Care Feinwäsche Unter- /Seide wäsche Sport Handwäsche Temp. Schleudern Intensiv Extra Spülen Zeitvorwahl Start/Pause Jeans Steppdecken 1400 10kg Hygiene Schleudern Schleudern Kurz 1 Taste „Ein/Aus“ 5 Funktionstasten 2 Programmwähler 6 Taste „Zeitvorwahl“...
Seite 10
LED leuchtet bzw. bei Tasten mit nur einer Option, die LED erlischt. Hinweis: Für optimale Waschresultate hat jedes Programm von Haier empfohlene, eigene Vor- einstellungen und Grenzwerte. .Liegen keine besonderen Anforderungen/Bedingun- gen vor, werden diese Standardeinstellungen empfohlen. 5.1-Funktionstaste „Temp.“...
Bedienblende 5.4-Funktionstaste“Extra Spülen“ Durch Drücken der Taste wird die Wäsche intensiver Extra Spülen mit Frischwasser gespült. Dies ist zu empfehlen für Menschen mit empfindlicher Haut. Durch mehrmaliges Drücken der Taste können ein bis drei zusätzliche Spülgänge gewählt werden. Diese werden im Display mit P--1/P--2/P--3 angezeigt. 5.5-Funktion “Kurz“...
Programme Waschmittelkammer für: 1 Nur Wassereinlauf, kein Waschmittel! 2 Waschmittel Weichspüler oder Pflegemittel Optional Nein Temperatur in °C voreinge- stellte Schleu- derdreh- zahl wählbarer Programme Bereich Empfohlene Wäsche in U/min Kurz Baumwolle 0 bis 90 Baumwolle 1400 Synthetik oder Mischgewe- Synthetik 0 bis 60 1200...
Schleu- Tempe- Max.Bela- Energiever- Wasserver- Prgramm- derwir- ratur dung brauch brauch in L dauer kung in kg in kWh HW70-14636 HW70-14636 HW70-14636 HW80-14636 HW80-14636 HW80-14636 in °C in h:min in % Programm HW100-14636 HW100-14636 HW100-14636 0,485 28,4 40°C...
Täglicher Gebrauch 1. Stromanschluss Gerät an eine ordnungsgemäß installierte Steckdo- se anschließen (220V - 240V~/50Hz); siehe Kapi- tel INSTALLATION 2. Wasseranschluss ▶ Vor Anschluss des Gerätes Zulaufwasser auf Sauberkeit und Klarheit überprüfen. ▶ Wasserhahn aufdrehen. Hinweis: Prüfen Sie nach dem Aufdrehen des Wasserhahns, ob der Wasserzulaufschlauch dicht angeschlossen ist und kein Wasser austritt, bevor Sie die Maschine einschalten.
Seite 15
Täglicher Gebrauch Pflegesymbole Waschen Waschbar bis 95°C Waschbar bis 60°C Waschbar bis 60°C Normalwäsche Normalwäsche Schonwäsche Waschbar bis 40°C Waschbar bis 40°C Waschbar bis 40°C Normalwäsche Schonwäsche Feinwäsche Waschbar bis 30°C Waschbar bis 30°C Waschbar bis 30°C Normalwäsche Schonwäsche Feinwäsche Handwäsche bis 40°C Nur Trockenreinigung Bleichen...
Seite 16
Täglicher Gebrauch 5. Waschmittel wählen ▶ Waschqualität und Leistung der Maschine sind abhängig vom verwendeten Wasch- mittel. ▶ Nur Waschmittel verwenden, das für Maschinenwäsche geeignet ist. ▶ Spezialwaschmittel, z.B. für Synthetik und Wolle verwenden. ▶ Die Empfehlungen der Waschmittelhersteller sind zu beachten. ▶...
Seite 17
Täglicher Gebrauch 6. Waschmittel einfüllen 1. Waschmittelschublade herausziehen. 2. Waschmittel und Weichspüler in die entspre- chenden Kammern einfüllen. 3. Waschmittelschublade sorgfältig schließen. Hinweis: ▶ Entfernen Sie vor jedem Gebrauch Waschmittelrückstände in der Maschine. ▶ Nicht mehr Waschmittel verwenden als nötig. ▶...
Täglicher Gebrauch 10.1 Programm unterbrechen - abbrechen Um ein laufendes Programm zu unterbrechen: „Start/Pause“ drücken. Die LED über der Taste blinkt. Nochmaliges Betätigen setzt das Programm fort. Um den Programmablauf abzubrechen und alle Einstellungen zu löschen: 1. „Start/Pause“ drücken 2. „Ein/Aus“ Taste für ca. 3 Sekunden drücken. 3.
Reinigung und Pflege Waschmittelschublade reinigen Waschmittelrückstände sollten sofort entfernt werden und die Waschmittelschublade sollte regelmäßig ge- reinigt werden. 1. Schublade am Griff bis zum Anschlag herauszie- hen. 2. Entriegelung drücken und Schublade entnehmen. 3. Schublade mit klarem Wasser reinigen und wieder einsetzen.
Seite 20
Reinigung und Pflege Bei längerer Nichtbenutzung Wenn die Waschmaschine für längere Zeit nicht be- nutzt wird: 1. Netzstecker ziehen. 2. Wasserzulauf schließen. 3. Tür geöffnet lassen. So kann Feuchtigkeit entwei- chen und kein unangenehmer Geruch entstehen. Vor Wiederinbetriebnahme sind das Stromkabel und alle Anschlüsse auf Funktionsfähigkeit und Dichtheit zu prüfen Hinweis:...
Seite 21
Reinigung und Pflege 9. Fremdkörperfalle unter fließendem Wasser säu- bern. 10. Fremdkörperfalle im Uhrzeigersinn wieder sorg- fältig festschrauben. 11. Serviceklappe schließen. VORSICHT! ▶ Achten Sie darauf, dass die Dichtung der Fremdkörperfalle sauber und unbe- schädigt ist. Ansonsten kann Wasser austreten. ▶...
Fehlerbehebung Die im Folgenden aufgezählten Probleme können meist selbst behoben werden. Wenden Sie sich erst dann an den Kundendienst (siehe Garantiekarte), wenn Sie alles geprüft ha- ben und den Fehler nicht beseitigen können. WARNUNG! ▶ Schalten Sie vor jeder Wartung das Gerät aus und ziehen Sie den Netzstecker. ▶...
Seite 23
Fehlerbehebung Problem Mögliche Ursachen Lösungen • Unwucht- / Beladungsproblem. • Beladung prüfen. Wäsche gleichmäßig in der Trom- mel verteilen. FC1 oder • Kommunikationsfehler • Kundendienst rufen. Fehlerbehebung ohne Display-Codes Problem Mögliche Ursachen Lösungen Waschmaschine • Ist das Programm gestartet? • Programm starten. startet nicht •...
Seite 24
Fehlerbehebung Problem Mögliche Ursachen Lösungen Maschine schleudert • Beladungsproblem. • Wäsche in der Trommel prüfen nicht (Menge/Verteilung) Schleuderpro- gramm neu starten. Unbefriedigendes • Verschmutzungsgrad stimmt nicht mit dem • Anderes Programm wählen. Waschergebnis gewählten Programm überein. • Waschmittelmenge nicht ausreichend •...
Installation Auspacken ▶ Gerät aus der Verpackung entnehmen. ▶ Alle Verpackungsmaterialen inklusive der Styropor-Unterlage entfernen. Diese müssen unzugänglich für Kinder aufbewahrt werden. Beim Öffnen der Verpackungen können sich evtl. Wassertropfen zeigen, die aus den regulären Tests im Werk resultieren. Hinweis: Entsorgen Sie die Verpackung auf umweltfreundliche Weise.
Seite 26
Installation Transport der Maschine Wenn die Maschine transportiert werden soll, unbedingt vorher die Transportsicherungen wieder einsetzen, die bei der Aufstellung der Maschine entfernt wurden, um Beschädi- gungen zu vermeiden: 1. Abdeckkappen entfernen. 2. Rückwand abnehmen. 3. Kunststoffshülsen und Transportbolzen wieder einsetzen. 4.
Seite 27
Installation 3. Siphonanschluss ▶ Das Verzweigungsstück muss oberhalb des Si- phons liegen. ▶ Die Siphon Verbindungsstelle ist gewöhnlich mit einem Stopfen (A) verschlossen. Dieser muss entfernt werden! ▶ Ablaufschlauch siphon-seitig mit einer Schelle befestigen. VORSICHT! ▶ Wenn der Ablauf zu niedrig ist, bzw. das Schlauchende im Wasser endet, pumpt die Waschmaschine kontinuierlich ab, während gleichzeitig Wasser einläuft (Saugheber- effekt).
Seite 28
Installation Elektrischer Anschluss Vor jedem Anschluss prüfen ob ▶ Stromversorgung Typenschild entspricht. ▶ Anschlussdose geerdet keine Mehrfachdose oder Verlängerung ist. ▶ Stecker und Dose sich exakt entsprechen. Gerätestecker an eine vorschriftmäßig installierte Haushaltssteckdose anschließen. WARNUNG! ▶ Stellen Sie sicher, dass stets alle Verbindungen (Stromversorgung, Wasserabfluss und Wasserzufluss) fest, trocken und dicht sind.
Technische Daten Ergänzende Daten HW70-14636 HW80-14636 HW100-14636 Abmessungen - HxBxT in mm 850x595x510 850x595x600 850x595x650 Spannung in V 220-240 V~/50Hz Strom in A max. Eingangsleistung in W 2000 Wasserzufuhr - Fließdruck in bar 0,3-10 max. Temperatur kalt Nettogewicht in kg Normen und Richtlinien Dieses Produkt erfüllt die Anforderungen aller anwendbaren EG-Richtlinien,die eine CE-...
Kundendienst Kundendienst Wir empfehlen Ihnen unseren Haier Kundendienst und die Verwendung von Original Er- satzteilen. Sollte eine Störung an Ihrem Gerät auftreten, überprüfen Sie bitte zuerst die Hinweise im Kapitel FEHLERBEHEBUNG. Wenn Sie dort keine Lösung finden, kontaktieren Sie bitte ▶...
