Инструкция по
применению
СБОРКА
Перевод оригинальных
инструкций
СТЕНД ДЛЯ ПРАВКИ
Винт M12x90 1
Стопорная гайка M12: 1
Шайба М12: 2

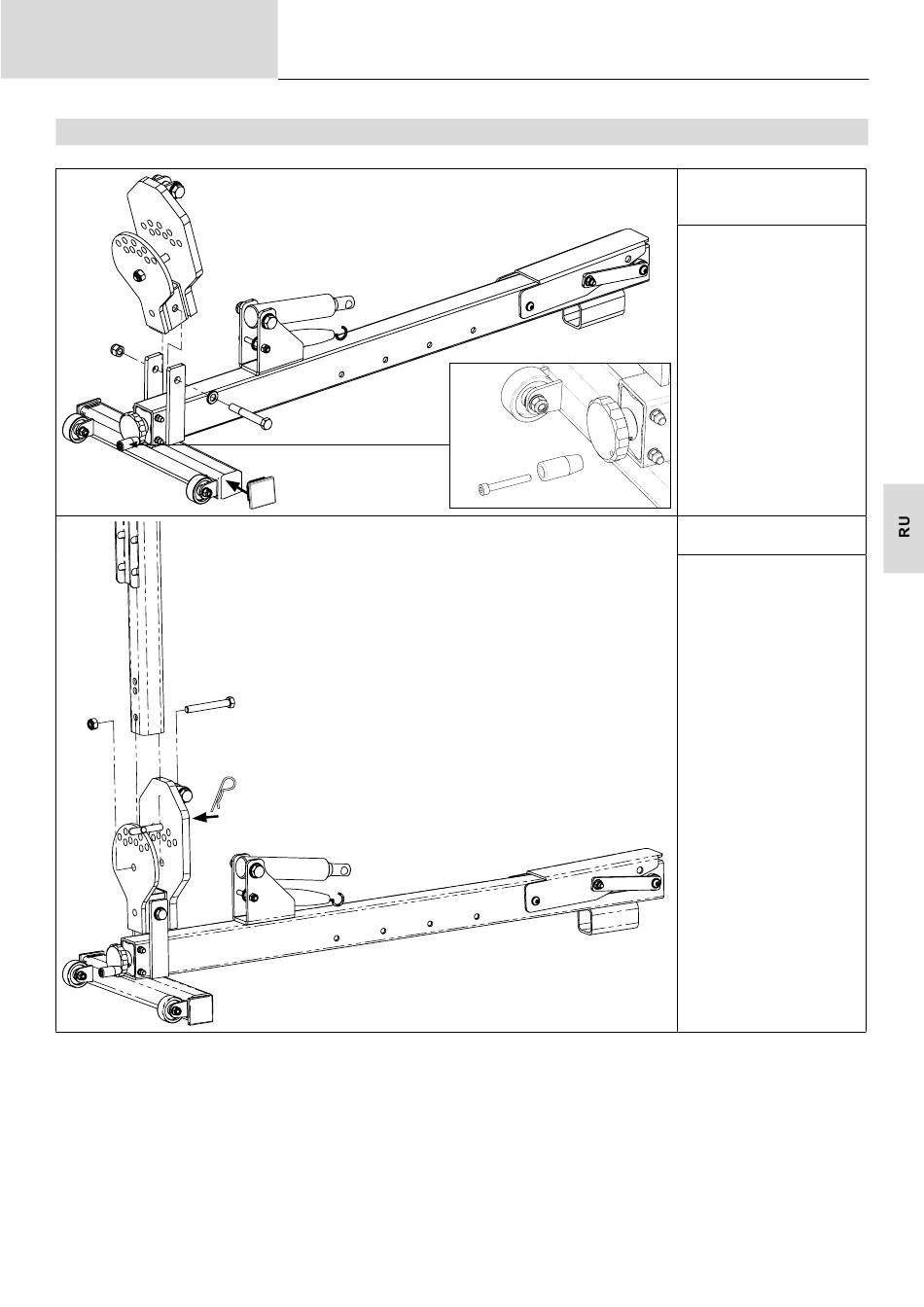

Соберите шарнир
вертикального плеча на
горизонтальной части
углового стапеля с
помощью винта M12x90 и
его гайки.
Винт M12x90 1
Стопорная гайка M12: 1
Соберите шарнир
вертикального плеча на
вертикальной части с
помощью винта M12x90
и его гайки. Установите
штифт регулировки угла
наклона, чтобы мачта
оставалось вертикальной.
