MONTAGE
Notice originale
ÉQUERRE DE TIRAGE
Vis M12x90 : 1
Ecrou frein M12 : 1
Rondelle M12 : 2

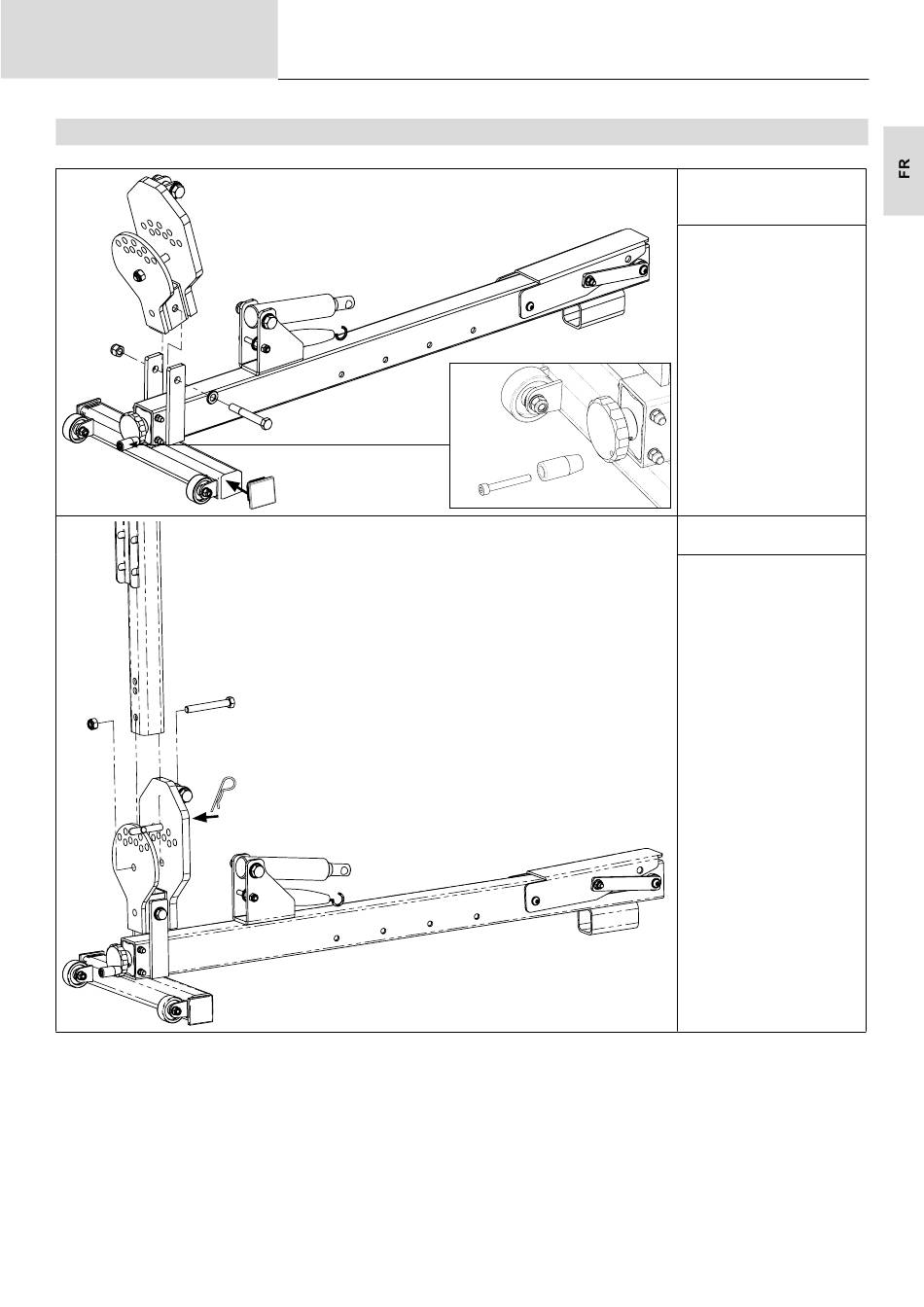

Assembler l'articulation du
bras vertical sur la partie
horizontale de l'équerre de
la vis à l'aide la vis M12x90
et de son écrou.
Vis M12x90 : 1
Ecrou frein M12 : 1
Assembler la barre verticale
sur l'articulation du bras
vertical à l'aide la vis M12x90
et de son écrou. Placer la
goupille de réglage d'angle
pour maintenir le mat à la
verticale.
