MONTAJE
Traducción de las instrucciones
originales
ESCUADRA DE TIRO
Tornillo M12x90 : 1
Tuerca freno M12: 1
Arandela M12: 2

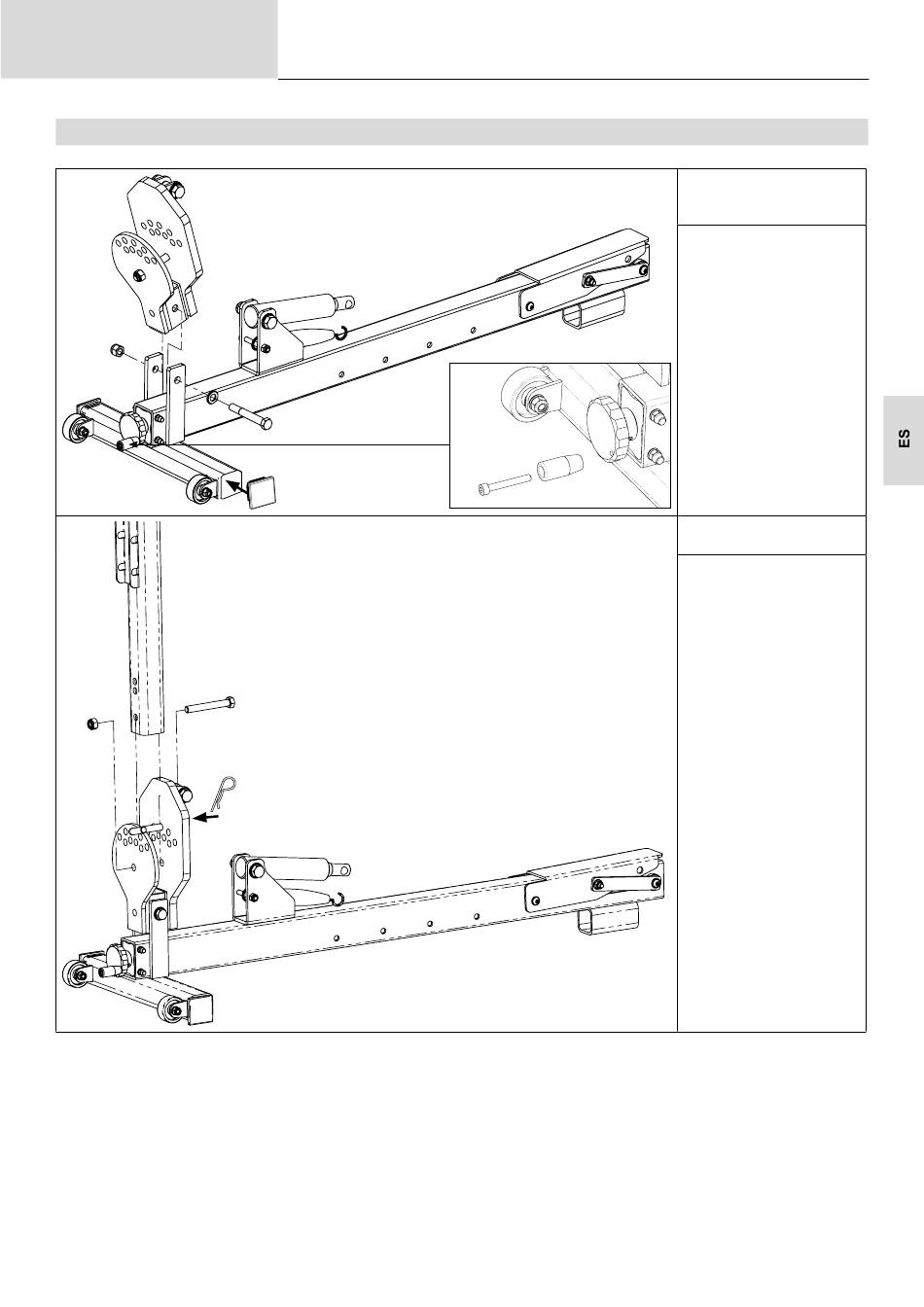

Montar la articulación del
brazo vertical a la parte
horizontal del soporte de
tornillo utilizando el tornillo
M12x90 y su tuerca.
Tornillo M12x90 : 1
Tuerca freno M12: 1
Monte la barra vertical en la
articulación del brazo vertical
utilizando el tornillo M12x90
y su tuerca. Coloque el
pasador de ajuste del ángulo
para mantener el mástil
vertical.
