Hierfür müssen Sie die Funktion der entsprechenden 1-10V Schnittstelle entsprechend
einstellen.
Die genaue Vorgehensweise finden Sie im ergänzenden Programmierhandbuch zum
Herunterladen im Downloadbereich unserer Homepage www.aquariencomputer.com.

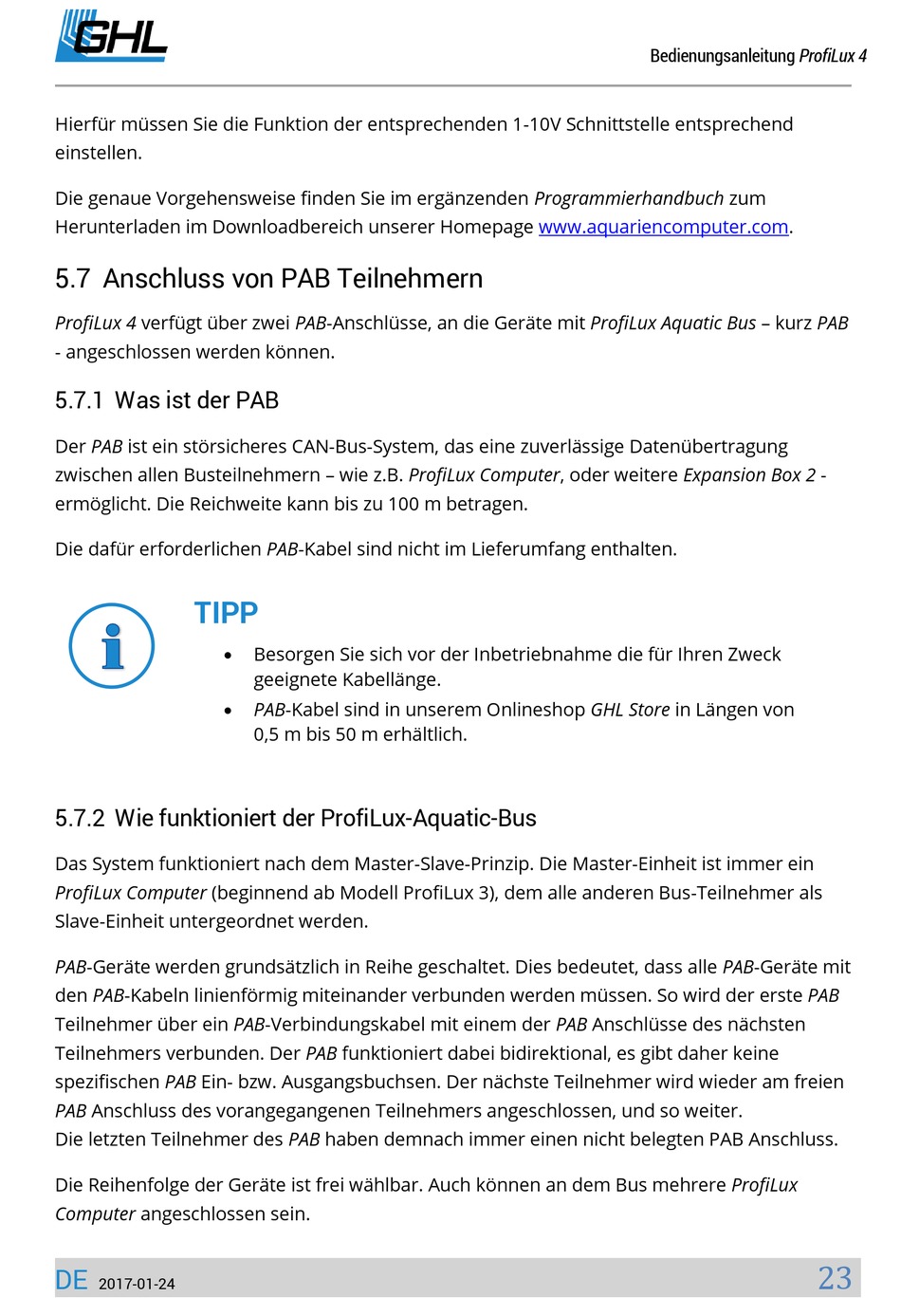

5.7 Anschluss von PAB Teilnehmern
ProfiLux 4 verfügt über zwei PAB-Anschlüsse, an die Geräte mit ProfiLux Aquatic Bus – kurz PAB
- angeschlossen werden können.
5.7.1 Was ist der PAB
Der PAB ist ein störsicheres CAN-Bus-System, das eine zuverlässige Datenübertragung
zwischen allen Busteilnehmern – wie z.B. ProfiLux Computer, oder weitere Expansion Box 2 -
ermöglicht. Die Reichweite kann bis zu 100 m betragen.
Die dafür erforderlichen PAB-Kabel sind nicht im Lieferumfang enthalten.
TIPP
5.7.2 Wie funktioniert der ProfiLux-Aquatic-Bus
Das System funktioniert nach dem Master-Slave-Prinzip. Die Master-Einheit ist immer ein
ProfiLux Computer (beginnend ab Modell ProfiLux 3), dem alle anderen Bus-Teilnehmer als
Slave-Einheit untergeordnet werden.
PAB-Geräte werden grundsätzlich in Reihe geschaltet. Dies bedeutet, dass alle PAB-Geräte mit
den PAB-Kabeln linienförmig miteinander verbunden werden müssen. So wird der erste PAB
Teilnehmer über ein PAB-Verbindungskabel mit einem der PAB Anschlüsse des nächsten
Teilnehmers verbunden. Der PAB funktioniert dabei bidirektional, es gibt daher keine
spezifischen PAB Ein- bzw. Ausgangsbuchsen. Der nächste Teilnehmer wird wieder am freien
PAB Anschluss des vorangegangenen Teilnehmers angeschlossen, und so weiter.
Die letzten Teilnehmer des PAB haben demnach immer einen nicht belegten PAB Anschluss.
Die Reihenfolge der Geräte ist frei wählbar. Auch können an dem Bus mehrere ProfiLux
Computer angeschlossen sein.
DE
2017-01-24
Besorgen Sie sich vor der Inbetriebnahme die für Ihren Zweck
geeignete Kabellänge.
PAB-Kabel sind in unserem Onlineshop GHL Store in Längen von
0,5 m bis 50 m erhältlich.
Bedienungsanleitung ProfiLux 4
23
