Erdung:
Der Schutzleiter wird über die
Klemmleiste des Reglers zum Ver-
braucher geschleift.
Achtung:
Um diese Schutzmaßnahme nicht
unwirksam zu machen, dürfen keine
Netz-
oder
Verbindungsleitungen
ohne Schutzleiter an den Regler
angeschlossen werden.
Elektrischer Anschluss und Montage
Nach Abnehmen des PLEXIGLAS
Klarsichtdeckels kann das Gerät mit
vier Schrauben, sowohl senkrecht
als auch waagerecht, wenn benötigt,
montiert/befestigt werden.

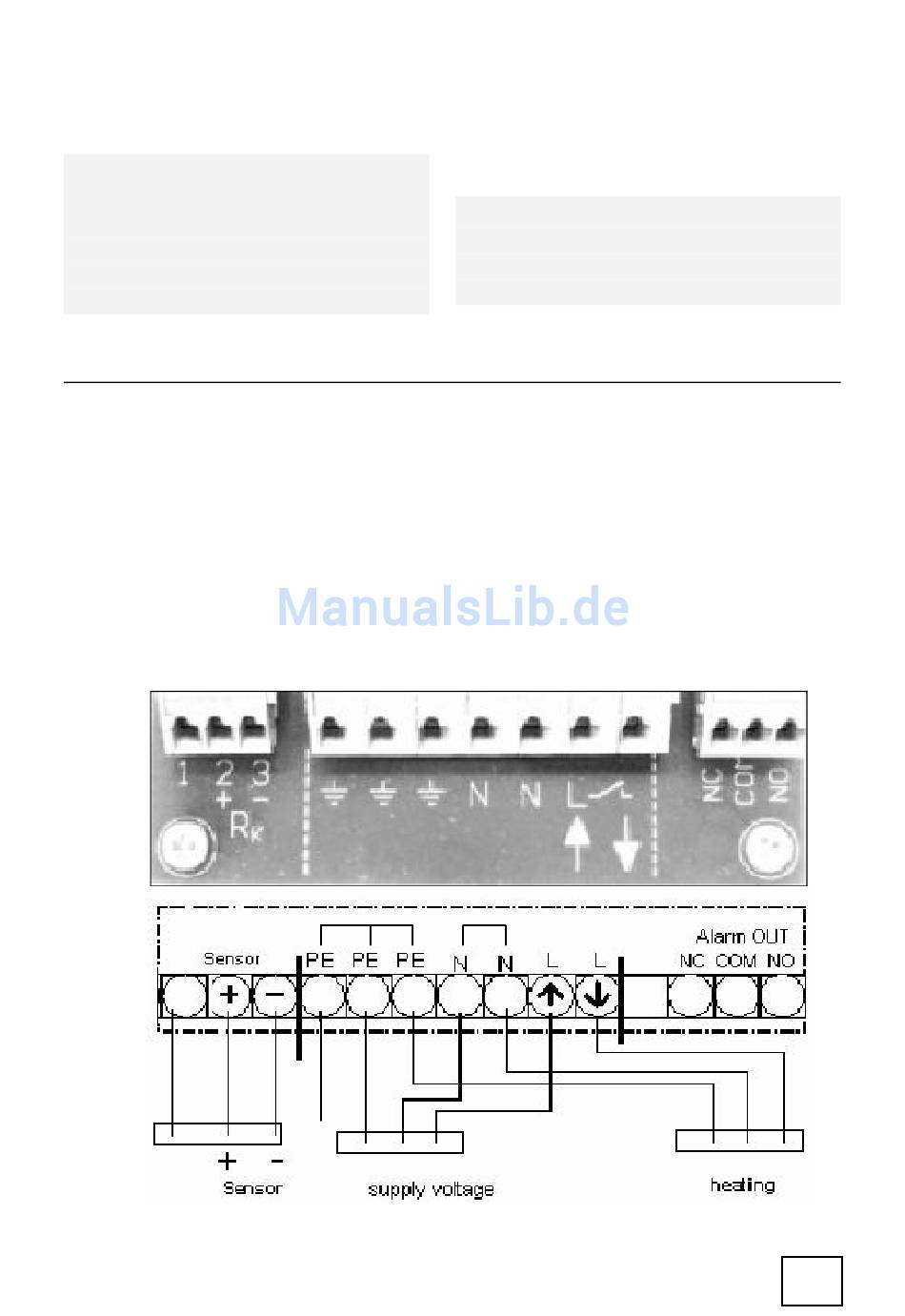

Der elektrische Anschluss wird bei
direktem Anschluss der Heizeinheit
Fühler-
eingang
Netzspannung:
Vor dem Netzanschluss ist die Über-
einstimmung der Netzspannung mit
der zulässigen Netzspannung des
Gerätes zu vergleichen.
Achtung:
Den Regler grundsätzlich nur mit einem
Fehlerstrom-Schutzschalter (FI) betrei-
ben!
®
nach
vorgenommen:
(Ein-/Ausgang durch M-Verschraubungen:
M12: 1x Eingang Fühler / 1x Ausgang Alarm
M16: 1x Eingang Spannungsversorgung /
Netzeingang / Schutzleiter
Verbraucherausgang
Versorgung
folgendem
Anschluß-Schema
1x Ausgang Verbraucher (Heizung) )
Alarm-
ausgang
Heizung
19
