Über den Reiter „Results" können Sie ebenfalls die Pixellänge der Linie sehen.

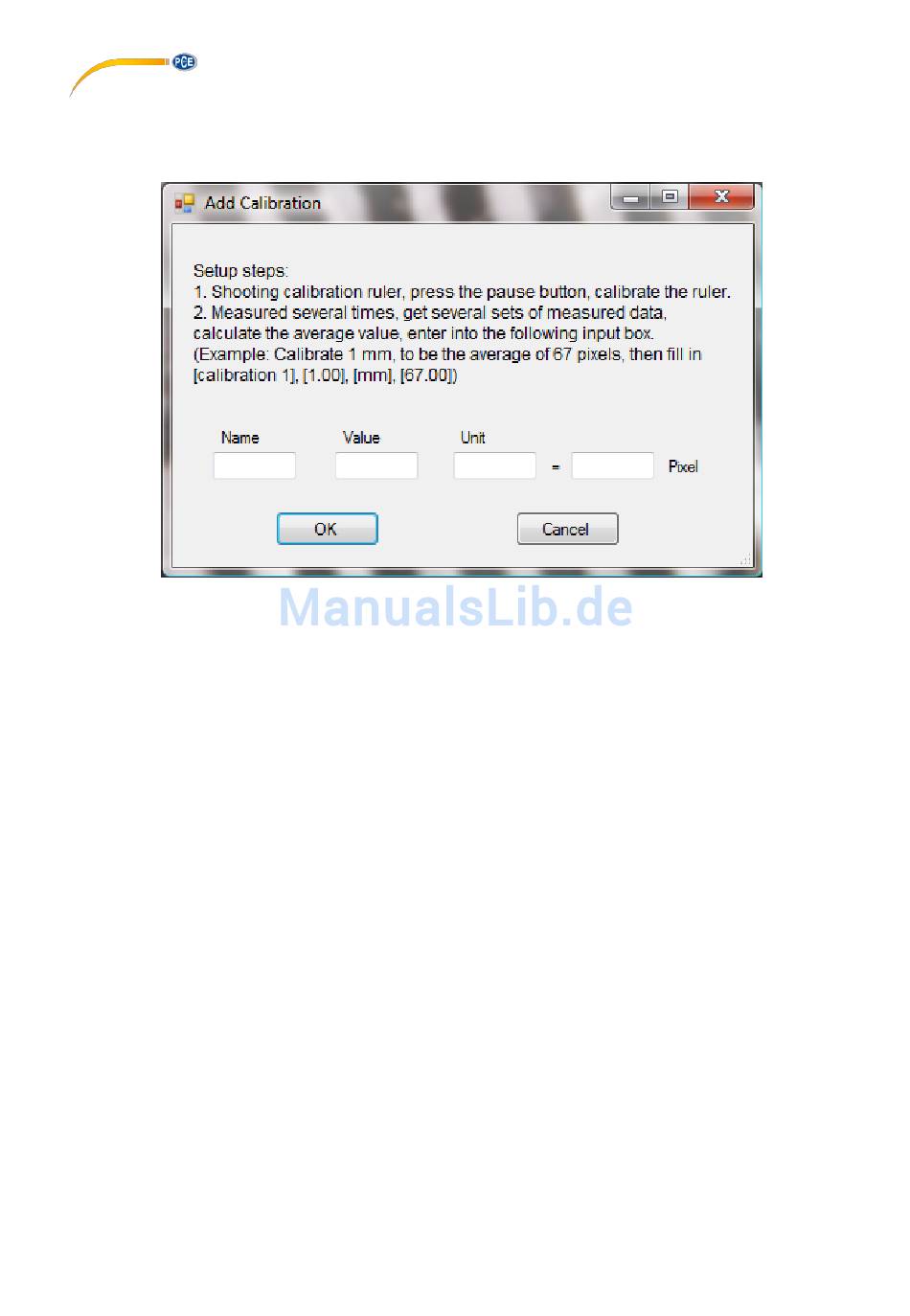

Klicken Sie auf den Reiter „Calibration" und anschließend auf „Add", um eine neue
5.
Kalibrierung einzutragen. Es öffnet sich folgendes Fenster:
Tragen Sie im Feld „Name" den gewünschten Namen ein. Tragen Sie die Pixellänge
6.
der Linie im Feld „Pixel" ein. Im Feld „Unit" können Sie die Längeneinheit eintragen.
Im Feld „Value" können Sie die Distanz eintragen, der die eingetragene Pixellänge
entsprechen soll. Bestätigen Sie anschließend mit „OK".
Wählen Sie die neue Kalibrierung über den Reiter „Calibration" aus. Wenn sie aktiv
7.
ist, erscheint ein Häkchen vor dem Namen. Öffnen Sie nun das Bild von dem zu
untersuchenden Objekt. Nun können Sie die Messfunktionen nutzen, um die Maße
des Objektes zu bestimmen.
