20.
OFF/VOL (Ein/Aus/Lautstärke-Regler)
Mit diesem Regler schalten Sie das Funkgerät an oder aus und regeln die Lautstärke. Wenn Sie keine Signale empfangen,
dann ist es empfehlenswert, die Rauschsperre (Squelch) zu öffnen, bis Sie das Hintergrundrauschen hören und dann die
Lautstärke Ihren Wünschen entsprechend einzustellen.
21.
MIKROFON-Buchse
Schließen Sie hier das mitgelieferte Handmikrofon an. Achten Sie auf die Kerbe, um den Stecker richtig einzustecken und
arretieren Sie den Stecker, indem Sie die Rändelmutter handfest anziehen.

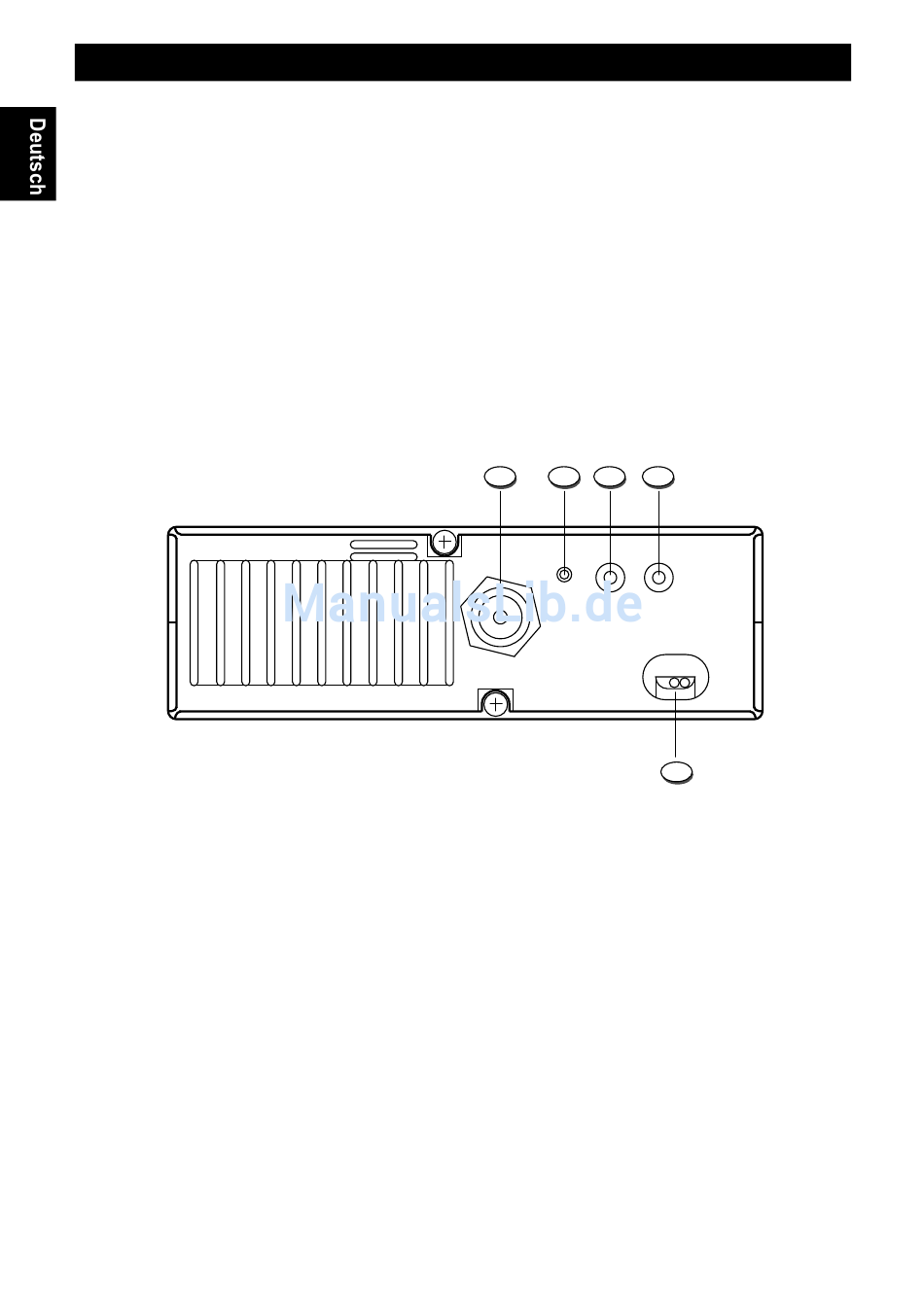

Die Rückseite:
22.
ANTENNEN-Buchse
Anschlußbuchse für die Antenne. Näheres im Kapitel "Installation der Antenne" auf Seite 11.
S-METER-Buchse (2,5mm Mono-Klinke)
23.
An dieser Buchse können Sie ein externes Signalstärken-Meßgerät (S-Meter) anschließen.
PA-Buchse (3,5mm Mono-Klinke)
24.
Wenn Sie die PA-Funktion nutzen wollen, dann müssen Sie hier den Druckkammer-Lautsprecher anschließen (Punkt 19).
EXT (Externer Lautsprecher)-Buchse (3,5mm Mono-Klinke)
25.
An dieser Buchse wird ein eventuell benötigter Zusatzlautsprecher angeschlossen.
13.2VDC Strom-Anschlußkabel
26.
Stromversorgungskabel (max. 13,8 Volt Gleichspannung) mit entsprechender Steckverbindung im Kabel.
Bedienelemente und Funktionen
22
ANTENNE
- 8 -
25
23
24
S-METER
PA
EXT
POWER
13.2V DC
26
