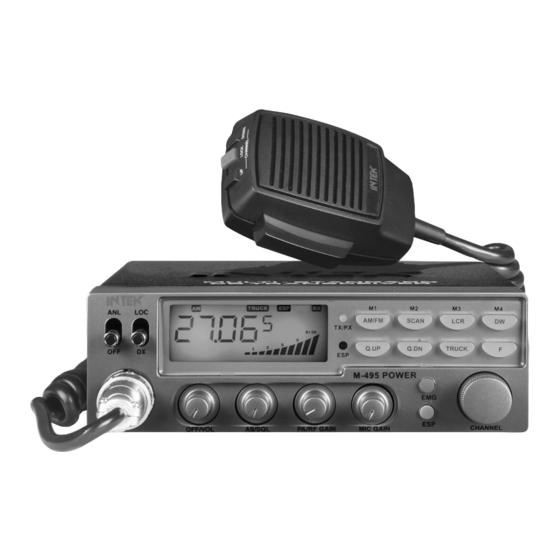

- Seite 1 M-495 POWER MULTI STANDARD 27 MHz CB MOBIL-FUNKGERÄT BEDIENUNGSANLEITUNG Downloaded from www.cbradio.nl...
-
Seite 2: Konformitätserklärung
Konformitätserklärung ACHTUNG ! Bitte lesen Sie diese Anleitung vor Inbetriebnahme des Funkgerätes aufmerksam und komplett durch. Beachten Sie vor allem die Hinweise zu der in Ihrem Land erlaubten Programmierung, um nicht gegen geltendes Gesetz zu verstoßen oder eventuell andere Funkdienste zu stören. RoHS 2002/95/EC... -
Seite 3: Inhaltsverzeichnis
Bei sachgemäßer Verwendung (entsprechend dieser Anleitung) wird Ihnen Ihr neues Intek-Geräte für viele Jahre ein zuverlässiger Begleiter sein. INTEK ist sehr bemüht, ein modernes und absolut perfektes Produkt zu liefern, welches Ihren Bedürfnissen entspricht, der Hersteller ist aber auch jederzeit dankbar für Tipps oder Verbesserungsvorschläge zu diesem Gerät. -
Seite 4: Die Vorderseite
Bedienelemente und Funktionen Die Vorderseite AM/FM SCAN TX/RX Q.UP Q.DN TRUCK M-495 POWER OFF/VOL AS/SQL PA/RF GAIN MIC GAIN CHANNEL ANL-OFF-Schalter Dieser Schalter aktiviert die ANL-Funktion (Automatic Noise Limiter). Diese Funktion reduziert elektronische Störungen vom Fahrzeug und verbessert damit den Empfang. Stellen Sie den Schalter auf "ANL", um die Funktion zu aktivieren oder auf "OFF", um die Funktion auszuschalten. -
Seite 5: Lcd-Display
Bedienelemente und Funktionen LCD-Display AM-Symbol Das AM-Symbol erscheint, wenn Sie die Betriebsart AM (Amplitudenmodulation) gewählt haben. FM-Symbol Das FM-Symbol erscheint, wenn Sie die Betriebsart FM (Frequenzmodulation) gewählt haben. SCAN-Symbol Dieses Symbol erscheint, wenn der Suchlauf (Scan) nach belegten Kanälen aktiviert wurde. TRUCK-Symbol Das Truck-Symbol leuchtet auf, wenn Sie den Trucker-Kanal (von Ihnen programmierbar) ausgewählt haben. - Seite 6 Bedienelemente und Funktionen S/RF Digitale Balkenanzeige Eine digitale zehnstufige Balkenanzeige zeigt die Empfangsstärkel (von S0 bis S9+30) im Empfangsmodus und die ungefähre abgestrahlte Leistung (0 bis 4W) im Sendemodus an. Alphanumerische Ziffernanzeige Im Frequenz-Anzeigemodus zeigt dieses Displayelement die fünfte und letzte Stelle der Frequenz (also z.B. die Zahl "5"...
- Seite 7 Bedienelemente und Funktionen Wenn die PTT-Sendetaste (27) innerhalb von 5 Sekunden gedrückt wird, bleibt das Radio auf dem Kanal und Sie können sich an dem Gespräch beteiligen. Der Suchlauf kann auch durch nochmaliges Drücken der Scan-Taste fortgesetzt werden. Mit der PTT-Taste kann der Suchlauf jederzeit beendet werden. M2 wählt/programmiert auch Speicherkanal 2 (siehe Punkt 11). LCR- und M3-Taste Durch Drücken der LCR-Taste wird automatische der zuletzt benutzte Kanal eingestellt.
- Seite 8 Störeinflüssen, schwachen Signal oder Weitverbindungen sehr brauchbar. Die Wirkung der ESP verbessert sich noch mehr, wenn beide Stationen ein Gerät mit ESP benutzen. Die zweite Generation der ESP in den Intek-Geräten erlaubt das getrennte Aktivieren der Funktion beim Senden, Empfangen oder in beiden Richtungen. - 6 -...
- Seite 9 Bedienelemente und Funktionen Um die ESP-Funktion zu aktivieren, benutzen Sie die ESP-Taste (4) wie folgt: 1) Drücken Sie die Taste einmal, um den Sende-Modulation-Kompressor zu aktivieren. Das ESP C (F)-Symbol erscheint. 2) Drücken Sie die Taste erneut, um den RX-Modulations-Verstärker einzuschalten. Das ESP E (F)-Symbol erscheint. 3) Bei nochmaligem Druck auf die Taste werden beide Funktionen gemeinsam aktiviert (Senden und Empfang).
- Seite 10 Bedienelemente und Funktionen OFF/VOL (Ein/Aus/Lautstärke-Regler) Mit diesem Regler schalten Sie das Funkgerät an oder aus und regeln die Lautstärke. Wenn Sie keine Signale empfangen, dann ist es empfehlenswert, die Rauschsperre (Squelch) zu öffnen, bis Sie das Hintergrundrauschen hören und dann die Lautstärke Ihren Wünschen entsprechend einzustellen.
- Seite 11 Bedienelemente und Funktionen Mikrofon PTT (Push-to-Talk)-Taste Drücken und halten Sie diese Taste gedrückt, solange Sie sprechen (senden) wollen. Das Loslassen der Taste schaltet zurück in den Empfangsmodus. UP (Kanalwahl nach oben)-Taste Immer, wenn diese Taste gedrückt wird, schaltet das Funkgerät um einen Kanal nach oben. LOCK-Taste (Tastatursperre) Mit der Lock-Taste schützen Sie das Gerät vor versehentlicher Bedienung.
-
Seite 12: Ctcss - Funktion
CTCSS - Funktion CTCSS - Funktion 50 CTCSS-Pilottöne sind integriert. Sie können verschiedene Kanal-/CTCSS-Kombinationen in den vier Speicherplätzen (M1 bis M4) oder im Truck-Kanal ablegen. So können Sie insgesamt 5 verschiedene Kombinationen im Gerät mit einer Kanal/CTCSS-Kombination belegen (M1-M4 und Truck) . Zum Einstellen der CTCSS-Funktion gehen Sie bitte wie folgt vor : Stellen Sie mit dem Kanalwahlschalter (13) oder den Mikrofon-Tasten (28, 30) den gewünschten Kanal ein. -
Seite 13: Installation Der Antenne
überprüft und -falls nötig- auf niedrigstes SWR abgeglichen werden. Das Antennenkabel dann am Schluß am Antennenschluß (22) auf der Rückseite des Funkgerätes anschließen. Das erste Einschalten und die Funktionsprüfung des Intek-Gerätes: Wenn das Funkgerät eingebaut wurde und Strom sowie Antenne angeschlossen wurden, können Sie die korrekte Funktion des Funkgerätes überprüfen. -
Seite 14: Frequenztabellen - Die Übersicht
Frequenz-Tabellen - wichtige Information Frequenztabellen Das Intek M-495 Power enthält aktuelle Mikroprozessor-Technik, welches das Auswählen von bestimmten nationalen Konfigurationen wie verschiedener Frequenzbänder, Betriebsarten und spezifischer Parameter erlaubt, um mit dem jeweiligen Aufenthaltsland konform zu sein. 10 Frequenztabellen sind aktuell im Gerät gespeichert :... -
Seite 15: Auswahl Und Programmierung Der Frequenzbänder
Auswahl und Programmierung der Frequenzbänder Frequenzband-Einstellung Dieses Funkgerät muß entsprechend den erlaubten Frequenzen des Landes eingestellt werden, in dem Sie es betreiben wollen. Die Programmierung/Einstellung des gewünschten Frequenzbandes wird wie folgt erledigt: Schalten Sie das Funkgerät AUS. Drücken und halten Sie die F-Taste (11) beim Einschalten des Gerätes (mit OFF/VOL (20)) gedrückt. Der aktuell eingestellte Ländercode blinkt jetzt im Display (Q). -
Seite 16: Empfänger
Technische Daten Technische Daten Allgemein Kanäle 40 FM (entsprechend der Tabelle auf Seite 12) Frequenzbereich 27 MHz Frequenzkontrolle P.L.L. Arbeitstemperatur-Bereich -10°/+55°C 13.2Vdc ±15% DC-Versorgungsspannung Abmessungen 153 (B) x 50 (H) x 210 (T) mm Gewicht 1.0 kg Empfänger System Double conversion, CPU controlled super-eterodine Zwischenfrequenzen 1. - Seite 17 Tabelle mit den landesspezifischen Einschränkungen Einschränkungen und weitere Hinweise Einstellung LAND CB erlaubt Österreich Nein Nicht erlaubt 40 CH - 4W FM - Erteilung einer Sondergenehmigung erforderlich BELGIEN 40 CH - 1W AM - Erteilung einer Sondergenehmigung erforderlich DÄNEMARK 40 CH - 4W FM - Nutzung erlaubt 40 CH - 4W FM - Nutzung erlaubt FINNLAND 40 CH - 1W AM - Nutzung erlaubt...
- Seite 18 ESP Compander Schaltplan - CTCSS-Schaltplan - II -...
- Seite 19 Layout- Main Board & CPU Board - III -...
- Seite 20 Layout - Main Board & CPU Board - IV -...
-
Seite 21: Schaltplan
Schaltplan - V -... - Seite 22 Schaltplan - VI -...
-
Seite 23: Blockschaltbild
Blockschaltbild - VII -... - Seite 24 Blockschaltbild - VIII -...
