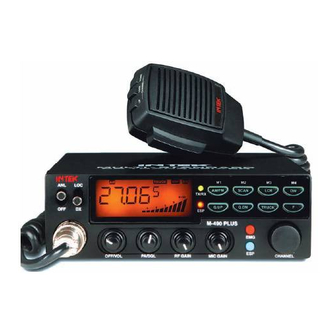

M-490 PLUS BEDIENUNGSANLEITUNG
INDEX
Index.......................................................................................1
Einleitung.................................................................................2
Lieferumfang
......................................................................2
Front des Geräts.....................................................................3-11
Installation...........................................................................12-13
Frequenzbandtabelle..................................................................13
Wahl des Frequenzbandes / Programmierung.................................14
Einschränkungen je nach Verwendungsland.............................. 14-15
technische Daten.......................................................................16
PCB – Controls Board / ESP Compander Diagram .....................
PCB – Main Board & CPU Board.............................................34-35
Diagram...............................................................................36-37
Block Diagram...................................................................... 38-39
Notizen................................................................................40-41
Bevor Sie das Gerät betreiben möchten wir Sie bitten diese Anleitung sorgfältig zu lesen.
Beachten Sie besonders die verschiedenen Landeseinstellungen des Geräts.
Schalten Sie das Gerät vor Betrieb auf die jeweilige Landesnorm um, auf das Land indem
das Gerät betrieben wird. In der Bedienungsanleitung wird beschrieben wie man das
jeweilige Frequenzband programmieren kann. Ab Werk ist das Gerät mit dem CE
Frequenzband vorprogrammiert (CEPT 40Kanal FM 4W)
EINLEITUNG
Wir bedanken uns dass Sie sich für ein INTEK Funkgerät entschieden haben. Vor
dem ersten Betrieb sollten Sie diese Anleitung sorgfältig durchlesen. INTEK achtet
bei der Entwicklung seiner Produkte stets auf Qualität und ausgereifte Funktionalität.
Sollten Sie einmal Verbesserungsvorschläge haben sind Sie jederzeit willkommen
uns diese mitzuteilen.
Das INTEK M-490 PLUS bietet die Multinorm Funktion, d.h. das Gerät kann auf die
jeweilige Landesnorm umgeschaltet werden. Ab Werk ist das Gerät mit dem CE
Frequenzband vorprogrammiert (CEPT 40 Kanal FM 4W)
HINWEIS
HINWEIS
33
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Intek M-490 PLUS
Inhaltszusammenfassung für Intek M-490 PLUS
- Seite 1 Sollten Sie einmal Verbesserungsvorschläge haben sind Sie jederzeit willkommen uns diese mitzuteilen. Das INTEK M-490 PLUS bietet die Multinorm Funktion, d.h. das Gerät kann auf die jeweilige Landesnorm umgeschaltet werden. Ab Werk ist das Gerät mit dem CE Frequenzband vorprogrammiert (CEPT 40 Kanal FM 4W)
-
Seite 2: Lieferumfang
LIEFERUMFANG folgender Lieferumfang gehört zum Gerät: Funkgerät DC Stromversorgungskabel Mikrofon Mikrofonhalterung KfZ Montagebügel Montagematerial (Schrauben etc.) Bedienungsanleitung Frontansicht 1. ANL-OFF Schalter Stellen Sie diesen Schalter in die Position ASL um den automatischen Störausgrenzer zu aktivieren. Stellen Sie den Schalter auf OFF um die ASL Funktion zu deaktivieren. - Seite 3 A. AM Symbol Das AM Symbol erscheint im Display wenn Sie als Betriebsart AM (Amplitudenmodulation) gewählt haben. B. FM Symbol Das FM Symbol erscheint im Display wenn Sie als Betriebsart FM (Frequenzmodulation) gewählt haben. C. SCAN Symbol Das SCAN Symbol erscheint im Display wenn die SCAN Funktion (automatischer Kanalsuchlauf) aktiviert wurde.
- Seite 4 Wenn die Funktion „Anzeige der RX/TX Frequenz“ aktiviert wurde, zeigt diese Anzeige die fünfte und letzte Stelle (in KHz) der gewählten Frequenz an. N. LOW Symbol Das LOW Symbol erscheint auf dem Display wenn das Gerät im Low Power Modus sendet (1W).
- Seite 5 auch jederzeit durch erneutes Drücken auf die SCAN Taste fortsetzen. Um die SCAN Funktion zu beenden drücken Sie während des Scanvorgangs kurz auf die PTT Taste (27). Außerdem können Sie mit dieser Taste den Speicherkanal M2 auswählen und programmieren. 8. LCR und M3 Taste Wenn Sie diese Taste für ca.
- Seite 6 Kanal 9 Kanal 19 15. ESP Taste (Electronic Speech Processor) Dieses INTEK Funkgerät hat einen Electronic Speech Prozessor integriert. Die ESP Funktion ermöglicht ein starkes und störungsfreies Funksignal. Wenn die Gegenstation ebenfalls mit aktivierter ESP Funktion arbeitet vergrößert sich der Vorteil dieser Funktion.
- Seite 7 Text on the left side of the drawings of ESP (spectrum analyzer photos): ESP Funktion bei RX und TX Small texts under the two drawings of ESP (spectrum analyzer photos): left side drawing: Modulation ohne (without) right side drawing: Modulation mit (with) 16.
-
Seite 8: Rückseite Des Geräts
RÜCKSEITE DES GERÄTS (=rear panel) 22. ANTENNA (Anschlussbuchse für Antenne mit PL-259 Stecker) Schließen Sie hier die Antenne bzw. den PL-259 Stecker vom Ende des Antennenkabels an. Siehe auch Antennenanschluß. 23. S-METER (Anschlussbuchse für S-Meter) An diese Anschlussbuchse können Sie ein externes S-Meter anschließen. 24. -
Seite 9: Stromversorgung
27. PTT (Push-to-Talk) Taste Halten Sie diese Taste gedrückt solange Sie sprechen bzw. solange das Gerät senden soll. Lassen Sie diese Taste los um in den Empfangsmodus zu wechseln. 28. UP (Kanalwahl) Taste Drücken Sie diese Taste um den nächst höheren Kanal einzustellen. 29. - Seite 10 9) Überprüfen Sie anhand der Displayanzeige (S-Meter/ Watt Meter) ob das Gerät Signale empfängt und sendet. Frequenz Tabellen Das INTEK M-490 PLUS verfügt über einen so genannten Multistandard, d.h. je nach Land indem Sie das Gerät nutzen können Sie das Frequenzband umschalten um den jeweiligen Gesetze und Landesnormen nicht zu verletzen.
-
Seite 11: Österreich
Deutschland 40CH, FM, 4W – 12CH, AM, 1W Europa 40CH, FM, 4W – 40CH, AM, 1W CEPT 40CH, FM, 4W Spanien 40CH, AM/FM, 4W Frankreich 40CH, FM, 4W – 40CH, AM, 1W Groß Britanien 40CH, FM, 4W UK Frequenzen – 40CH, FM, 4W CEPT Frequenzen Polen 40CH, AM/FM, 4W Polnische... - Seite 12 DEUTSCHLAND Im Grenzgebiet darf das Gerät von Kanal 41 bis 80 nicht als Basisstation genutzt werden. Fragen Sie zusätzlich die zuständige Behörde (Bundesnetzagentur) welche Beschränkungen beim Betrieb vom Funkgerät bestehen. Page 13: table of restrictions on the use… Einschränkungen je nach Verwendungsland Land CB Introd.
-
Seite 13: Allgemein
UK-RA………………… Spanien 40CH-4W FM – Anmeldung erforderlich SP,EU,FR,CE 40CH-4W AM – Anmeldung erforderlich Ministerial………………………………… Schweden 40CH-4W FM – ohne Anmeldung EU, FR, CE 40CH-1W AM – Anmeldung erforderlich Schweiz 40CH-4W FM – Anmeldung erforderlich EU, FR, CE 40CH-1W AM - Anmeldung erforderlich technische Daten (Spezifikationen) ALLGEMEIN Kanäle...
