Toro 650-Serie Bedienungsanleitung
Getriebe-versenkregner
Quicklinks
Verwandte Anleitungen für Toro 650-Serie
Inhaltszusammenfassung für Toro 650-Serie

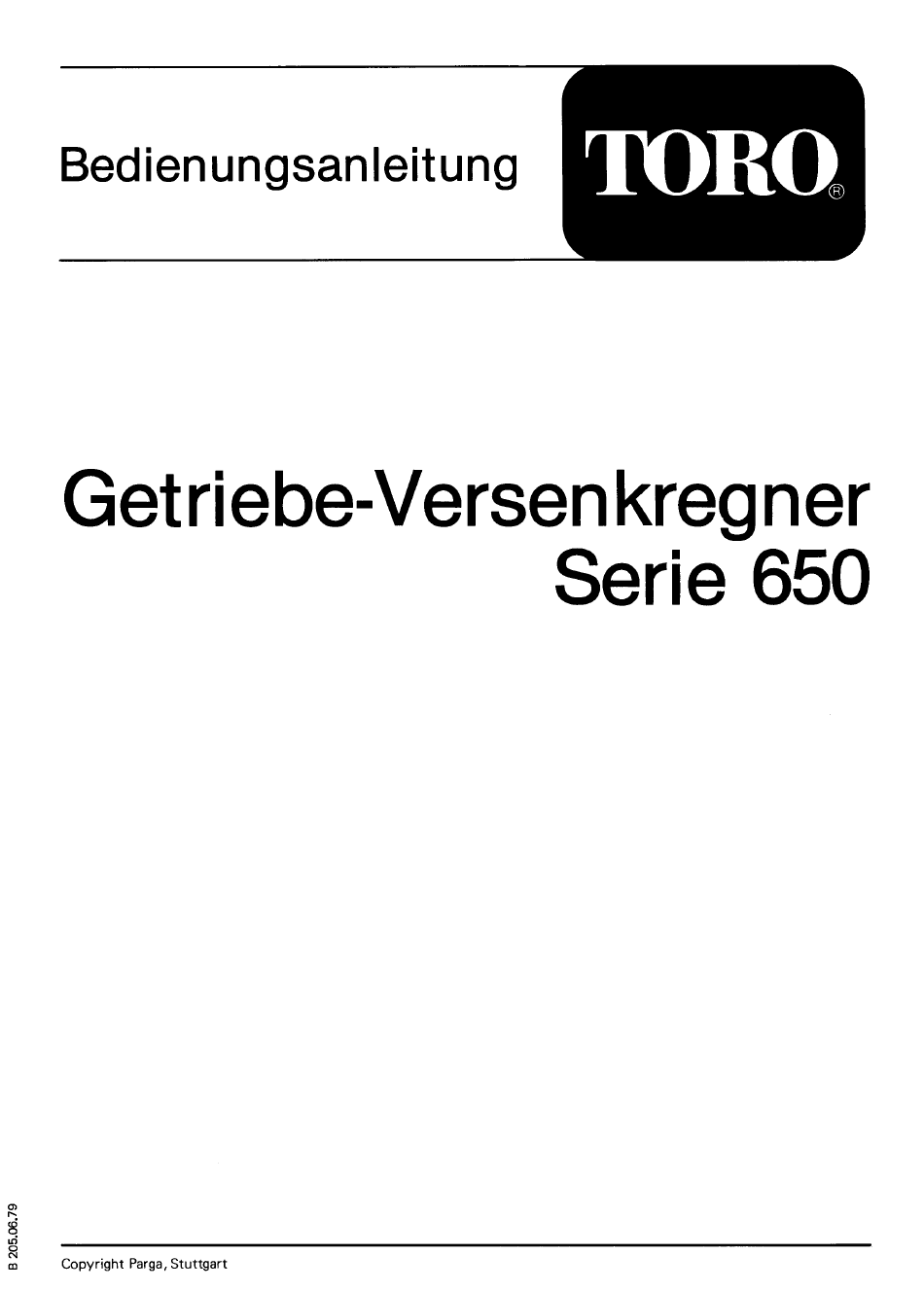

- Seite 1 Bedienungsanleitung n e r Serie Copyright Parga, Stuttgart...
- Seite 2 Serie Get ri Modell Modell 65x-01 elektr. Steuersystem hydraul. Steuersystem Modell 652-xx-xx Teilkreisregner, einstellbar von 450 - 3150 Vollkreis-Regner Modell 654-xx-xx Vollkreisregner Modell 656-xx-xx 2 Geschwindigkeiten 600 - 1200 Vollkreisregner Modell 658-xx-xx 2 Geschwindigkeiten 1800 - 1800 Wirkungsweise verschiedenen Ventile Das im Regner eingebaute Ventil Wird durch den Wasserdruck der vom Steuergerät über die Steuerleitung kommt geschlossen gehalten.
- Seite 3 — das Ventil schließt. Mit dem Spezialschlüssel 995-15 kann jeder elektr. Regner dieser Serie auch von Hand bedient werden. WARTUNG Tei le-Nr. TORO- Zange zum Entfernen und Einsetzen der Sprengringe 995-07 Spezial- Werkzeug zum Auswechseln des Steuerventils 995-10 werkzeug Haken...
- Seite 4 Deckel hochheben, mit einer Hand festhalten Deckel-Schraube entfernen. Austausch Antriebseinheit Die „Ohren" des Sprengrings zusammenpressen (Zange 995-07) und den Sprengring herausziehen. Unter die Düseneinheit greifen und senkrecht nach oben ziehen, notfalls etwas hin und her- rütteln (Vorsicht Standrohr der Antriebseinheit nicht abbrechen).
- Seite 5 Wasserzufuhr zum Regner abstellen. Ausbau Am Steuergerät betreffende Sektion einstelien, Steuerventils damit Ventil entlastet wird. Deckel, Sprengring und Antriebseinheit aus- bauen (s. Punkt 5). Mit der Zange 995-07 den Ventilsprengring lösen und mit dem Haken 995-09 das Ventil dem Gehäuse ziehen.
- Seite 6 Beim Einsetzen eines größeren Oder kleineren DüsensatzesWird nur die große Düse und der Stator ausgewechselt. Austausch Düsensatzes Deckel, Sprengring und Antriebseinheit ausbauen (s. Punkt 5). Filtersieb von der Antriebseinheit lösen, Feder (Abb. 10) aushängen und Federhalter (Abb. 5) ab- ziehqn. Düse mit Schraubenschlüssel aus der Halterung schrauben. Stator von Antriebseinheit abdrücken und den zur Düse passenden neuen Stator anbringen.
- Seite 7 11.1 Wie oben, nur während der Gegenuhrzeigerdre- hung des Düsensatzesden Einstellknopf drücken. Verkleinern Kreissektors 11.2 Bemerkung: Wird der Düsensatz so eingestellt wie auf nebenstehendem Foto zu sehen ist (mit ausgebauter Antriebs- und Düseneinheit) Oder wenn der Regner noch nicht in Betrieb ist, so muß...
-
Seite 8: Serie 650 Mit 2 Drehgeschwindigkeiten
Geschwind. 1800 Halbe Geschwind. Der TORO-Getriebeversenkregner mit 2 Drehgeschwindigkeiten dreht sich in einem Be- reich von 1800 mit normaler Drehgeschwindigkeit, dann schaltet er automatisch zurück und dreht sich die restlichen 1800 mit halber Drehgeschwindigkeit. Beispiel: Der Regner rotiert mit normaler Drehgeschwindigkeit 1800 Regner schaltet zurück auf halbe Geschwindigkeit... - Seite 9 Ein typischer Anwendungsfall für diese Regner ist eine im Vierecks- Montage der verband beregnete Fläche Z.B. ein Regner Golffairway mit 2 Reihen Regner. Modell Bei Regner mit nur 1 Drehge- schwindigkeit erhalten die äuße- ren Flächen jeder Reihe nur die Hälfte des Wassers, Fläche...
