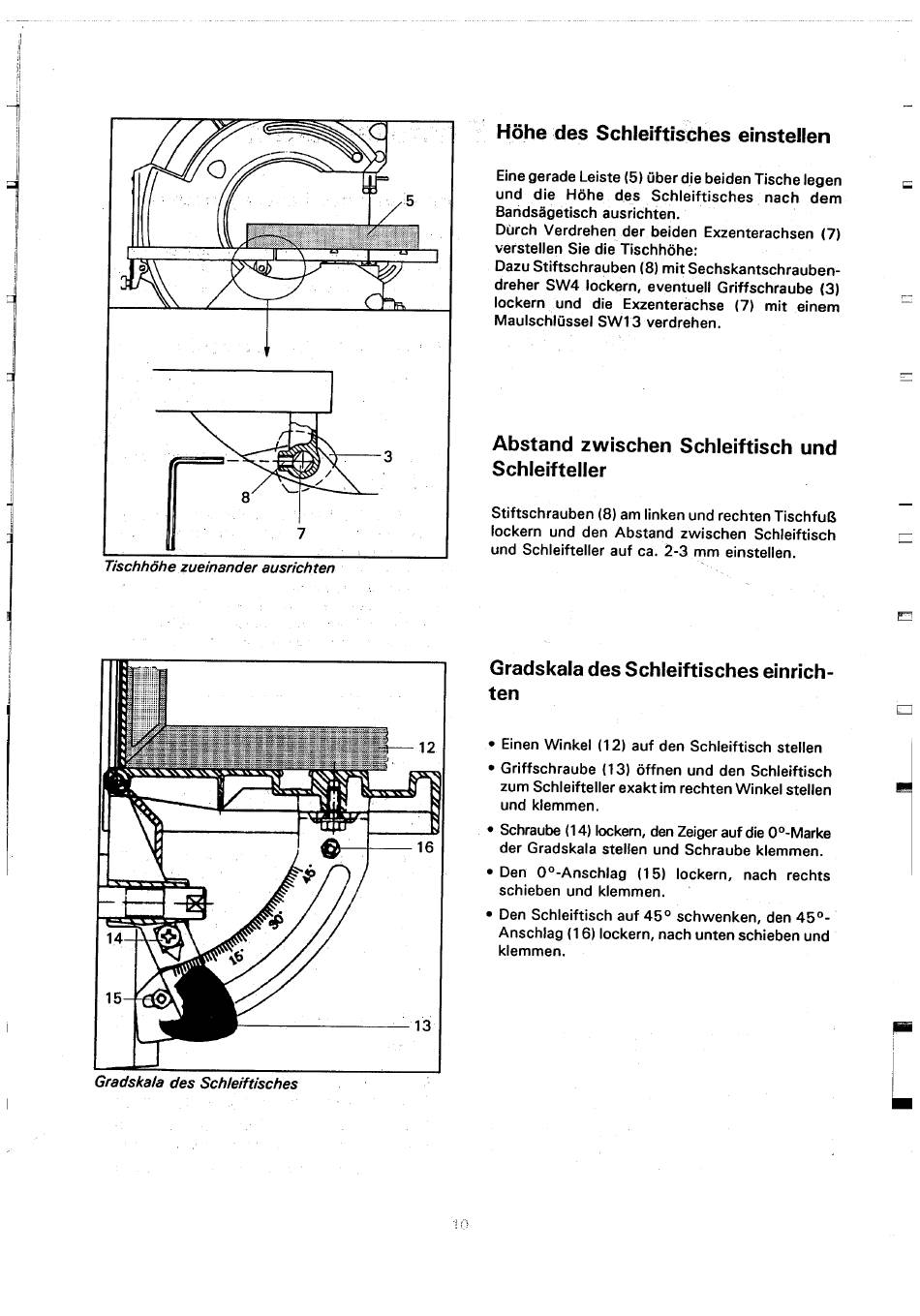

Höhe Des Schleiftisches; Abstand Zwischen Schleiftisch Und Schleifteller; Gradskala Des Schleiftisches; Einrichten - Emco Swing Betriebsanleitung

o
8
Tischhöhe zueinander ausrichten
14
15
Gradskala des Schleiftisches
5
3
7
12
16
13
Höhe des Schleiftisches
EinegeradeLeiste(5) über die beidenTischelegen
und die Höhe des Schleiftisches
Bandsägetisch ausrichten.
Dürch Verdrehen der beiden Exzenterachsen(7)
verstellen Sie die Tischhöhe:
Dazu Stiftschrauben (8) mit Sechskantschrauben-
dreher SW4 lockern, eventuell Griffschraube (3)
lockern und die Exzenterachse (7) mit einem
Maulschlüssel SWI 3 verdrehen.
Abstand zwischen
Schleifteller
Stiftschrauben (8) am linken und rechten Tischfuß
lockern und den Abstand zwischen
und Schleifteller auf ca. 2-3 mm einstellen.
Gradskala des Schleiftisches
ten
• Einen Winkel (12) auf den Schleiftisch
• Griffschraube (13) öffnen und den Schleiftisch
zum Schleifteller exakt im rechten Winkel stellen
und klemmen.
• Schraube(14) lockem, den Zeigerauf die 00-Marke
der Gradskala stellen und Schraube
• Den 00-Anschlag (15) lockern,
schieben und klemmen.
• Den Schleiftisch auf 450 schwenken, den 450-
Anschlag (16) lockern, nach unten schieben und
klemmen.
einstellen
nach dem
Schleiftisch und
Schleiftisch
einrich-
stellen
klemmen.
nach rechts
