1
3
4
2
Einste//ska/a an der Maschinenrückseite
Falsch
Richtig
Lage des Sägeb/attes auf den Laufrollen
o
10
15
Falsch

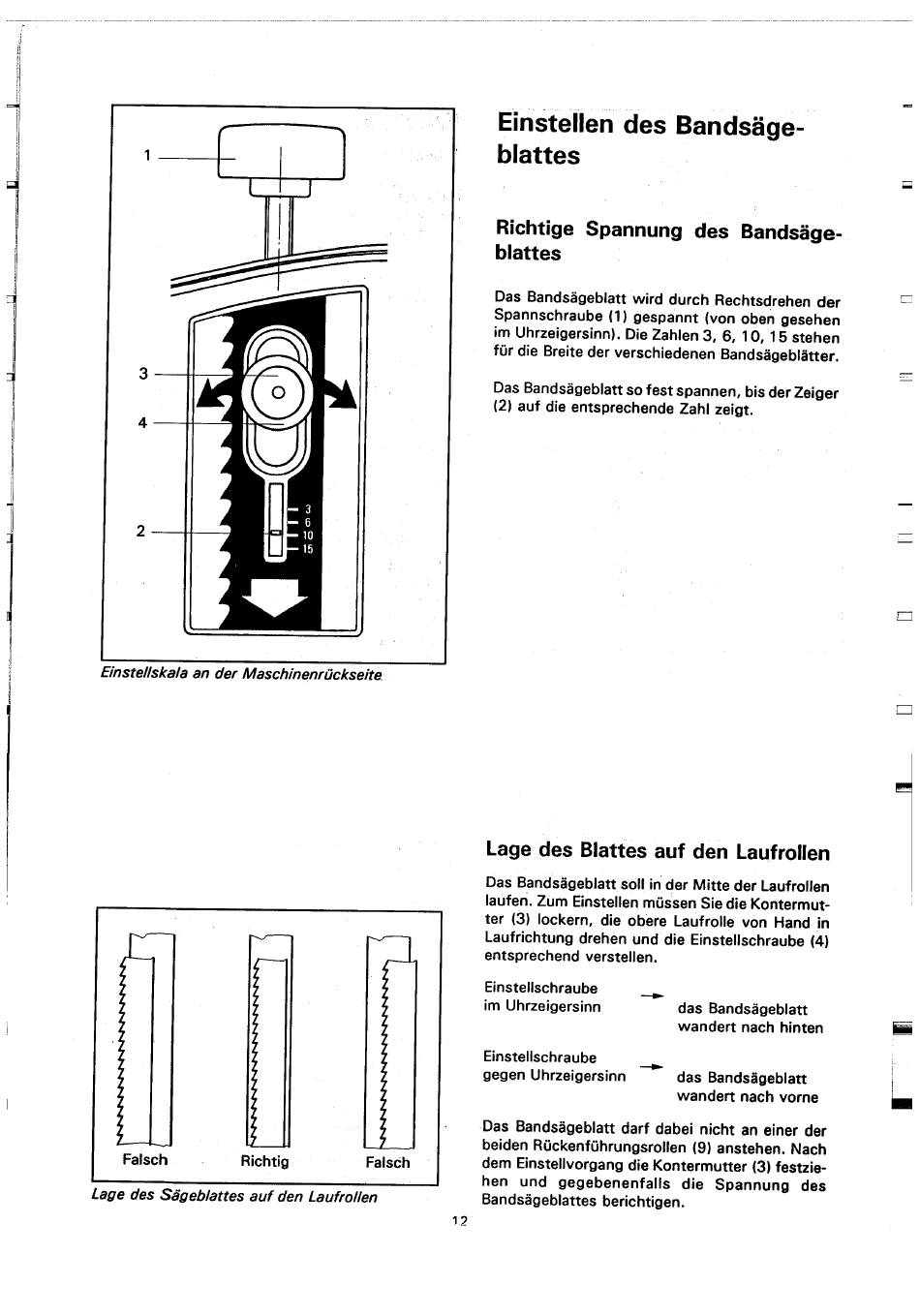

Einstellen des Bandsäge-
blattes
Richtige Spannung des Bandsäge-
blattes
Das BandsägeblattWird durch Rechtsdrehender
Spannschraube ( 1) gespannt(vonobengesehen
im Uhrzeigersinn).Die Zahlen3, 6, 10, 15 stehen
für die Breitederverschiedenen Bandsägeblätter.
DasBandsägeblatt sofestspannen, bisderZeiger
(2) auf die entsprechendeZahl zeigt.
Lage des Blattes auf den Laufrollen
Das Bandsägeblatt sol! in der Mitte der Laufrollen
laufen. Zum Einstellen müssen Sie die Kontermut-
ter (3) lockern, die obere Laufrolle von Hand in
Laufrichtung drehen und die Einstellschraube(4)
entsprechend verstellen.
Einstellschraube
im Uhrzeigersinn
Einstellschraube
gegen Uhrzeigersinn
Das Bandsägeblatt darf dabei nicht an einer der
beiden Rückenführungsrollen (9) anstehen. Nach
dem Einstellvorgang die Kontermutter (3) festzie-
hen und gegebenenfalls die Spannung des
Bandsägeblattes berichtigen.
12
das Bandsägeblatt
wandert nach hinten
das Bandsägeblatt
wandert nach vorne
