0,5 mm
8
795
Obere Führungseinheit
7
Falsch
Richtig
Lage der Führungsstifte
9
Richtig
Lage der Rückenführungsro//e
6 10
Falsch
Falsch
Falsch
zum Bandsägeb/att
13

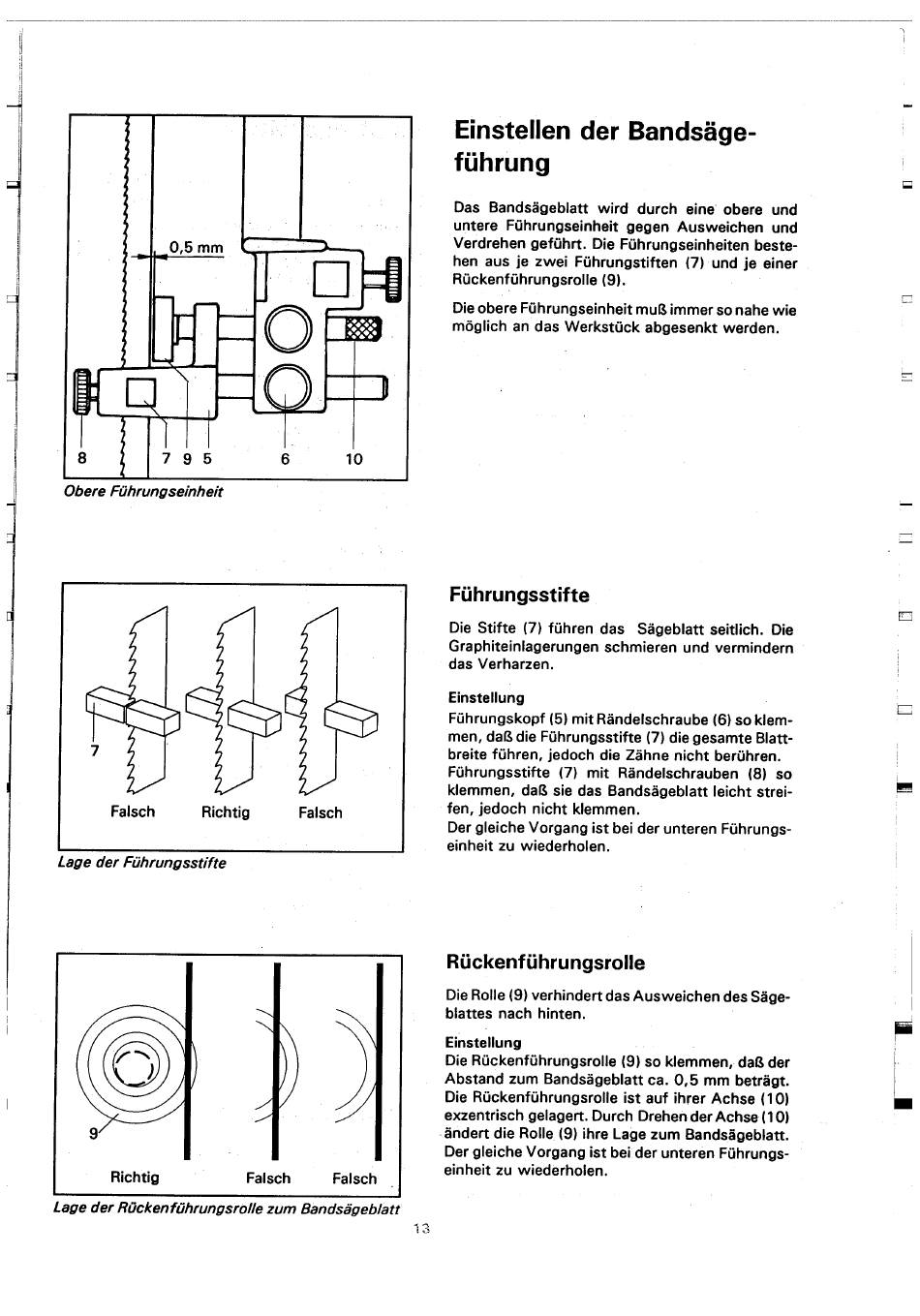

Einstellen der Bandsäge-
führung
Das Bandsägeblatt Wird durch eine obere und
untere Führungseinheit
Verdrehen geführt. Die Führungseinheiten
hen aus je zwei Führungstiften (7) und je einer
Rückenführungsrolle (9).
Die obere Führungseinheit
möglich an das Werkstück abgesenkt werden.
Führungsstifte
Die Stifte (7) führen das Sägeblatt seitlich. Die
Graphiteinlagerungen schmieren und vermindern
das Verharzen.
Einstellung
Führungskopf (5) mit Rändelschraube
men, daß die Führungsstifte
breite führen, jedoch die Zähne nicht berühren.
Führungsstifte (7) mit
klemmen, daß sie das Bandsägeblatt
fen, jedoch nicht klemmen.
Der gleiche Vorgang ist bei der unteren Führungs-
einheit zu wiederholen.
Rückenführungsrolle
Die Rolle (9) verhindert das Ausweichen des Säge-
blattes nach hinten.
Einstellung
Die Rückenführungsrolle
Abstand zum Bandsägeblatt ca. 0,5 mm beträgt.
Die Rückenführungsrolle
exzentrisch gelagert. Durch Drehen der Achse (10)
ändert die Rolle (9) ihre Lage zum Bandsägeblatt.
Der gleiche Vorgang ist bei der unteren Führungs-
einheit zu wiederholen.
gegen Ausweichen und
beste-
muß immer so nahe wie
(6) so klem-
(7) die gesamte Blatt-
Rändelschrauben (8) so
leicht Strei-
(9) so klemmen, daß der
ist auf ihrer Achse (10)
