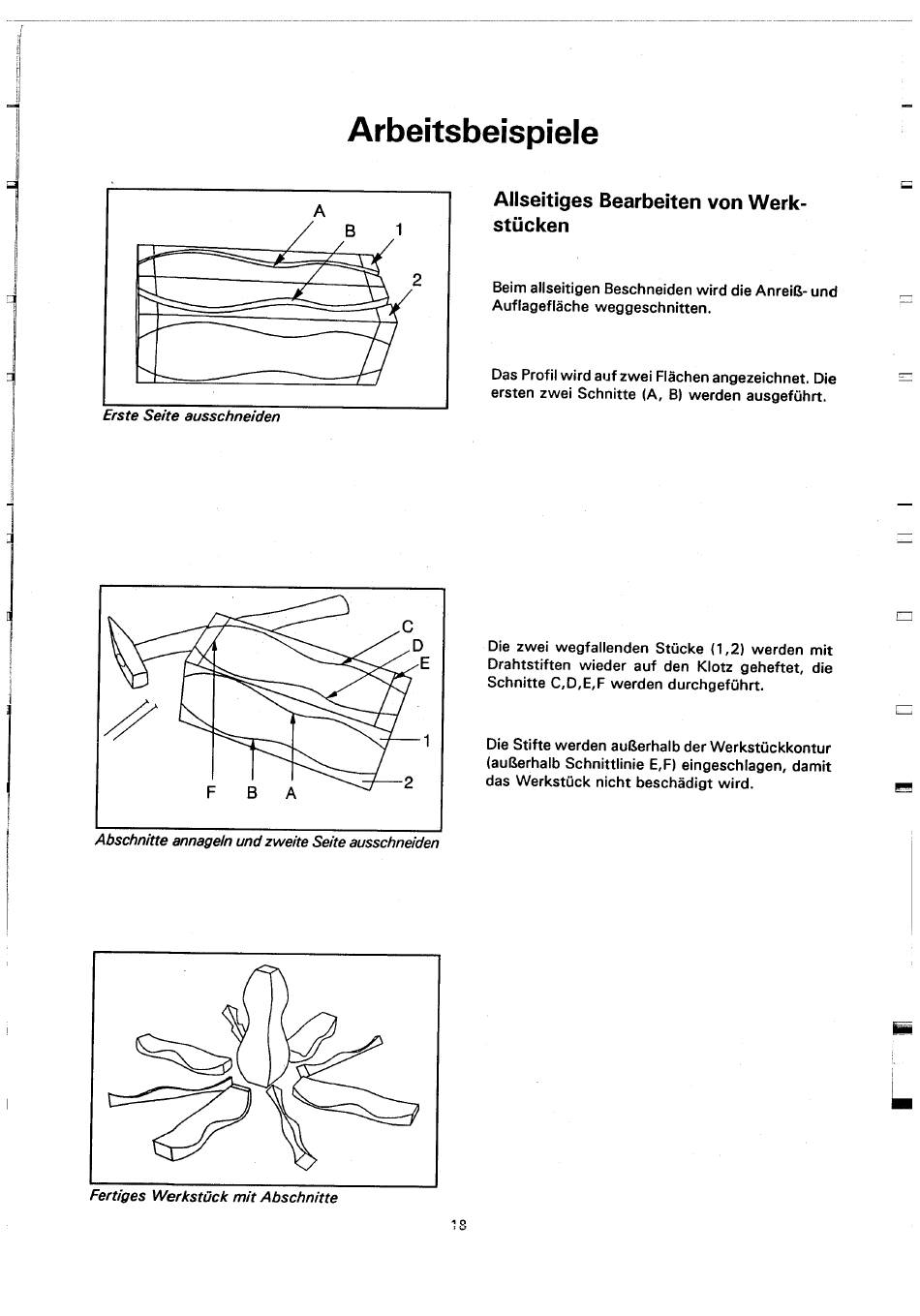

Arbeitsbeispiele; Allseitiges Bearbeiten Von Werkstücken - Emco Swing Betriebsanleitung

Erste Seite ausschneiden
Abschnitte annage/n und zweite Seite ausschneiden
Fertiges Werkstück mit Abschnitte

Arbeitsbeispiele

Allseitiges
stücken
1
B
2
Beim allseitigen Beschneiden Wird die Anreiß- und
Auflagefläche
DasProfilWirdauf zwei Flächenangezeichnet.Die
ersten zwei Schnitte (A, B) werden ausgeführt.
c
Die zwei wegfallenden
E
Drahtstiften wieder auf den Klotz geheftet, die
Schnitte C,D,E,F werden durchgeführt.
1
Die Stifte werden außerhalb der Werkstückkontur
(außerhalb Schnittlinie E,F) eingeschlagen, damit
das Werkstück nicht beschädigt wird.
2
Bearbeiten von Werk-
weggeschnitten.
Stücke (1 ,2) werden mit
