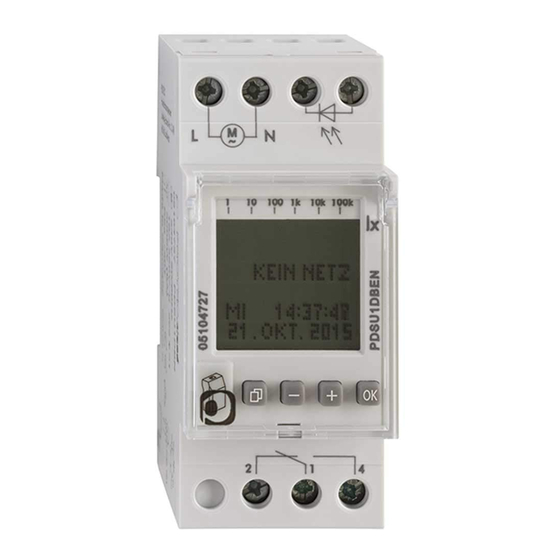

PROTEC.class PDSU1DBN Bedienungsanleitung

Dämmerungsschaltuhr
PDSU1DBN
05104727
!
Sicherheitshinweise
Dieses Produkt darf nur durch eine Elektrofachkraft installiert werden, anderenfalls besteht Brandgefahr oder Gefahr eines elektrischen
Schlages. Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur Originalzubehör benutzen.
Alle Produkte dürfen ausschließlich nur durch geschultes und zugelassenes Personal geöffnet und repariert werden. Durch unbefugte Öffnung
oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
Das Gerät enthält eine LiMnO 2 Primärzelle. Diese muss nach Produktlebensdauer fachgerecht entnommen und nach den landesspezifischen
gesetzlichen Bestimmungen umweltgerecht entsorgt werden.
L
Anschlußspannung
N
Funktion
Aufnahme für
Datenschlüssel
L
max. 250 V AC
N
c
600W
4000W 2000VA
max. 70µF
Übersicht
b
Technische Daten
Anschlußspannung:
Wirkleistungsaufnahme:
Schaltausgang:
Parallelkompensation:
Ganggenauigkeit:
Anschlußquerschnitt:
Programme:
Gangreserve:
Steuerleitung:
Verzögerung:
Schaltschwelle
Lagertemperatur:
Betriebstemperatur:
IP:
Anzeige des Helligkeitswertes
Schaltzustand
Tag, Uhrzeit, Datum
2 1 4
+
2000W 1000W 2000W
c a
230 V 50/60 Hz
ca. 1 W
1 Umschalter 16A 250V~µ cos ϕ = 1
600W max. 70µF
~ 0,1 s / Tag
eindrähtig mehrdrähtig
1,5...4 mm 1,5...2,5 mm
2
56
5 Jahre
max. 50m
30 ... 300s
1 lx ... 100 klx
-20°C ... +60°C -20° C ... +60° C
-20°C ... +55°C -20° C ... +70° C
20 54
Wirkungsweise Typ 1.B. S. T.
IEC/EN 60730-1, IEC/EN 60730-2-7
PDSU1DBEN
Montage: Verteilereinbau,
Verschmutzungsgrad: 2
Schaltausgang potentialfrei
Bemessungsstossspannung: 4 kV
Allgemeine Informationen
• Inbetriebnahme: Nach Anlegen der Netzspannung startet
die Uhr mit der zuletzt eingestellten Funktion. Die Relais-
stellung wird durch das aktuelle Programm vorgegeben.
• Gangreserve
- Hintergrundbeleuchtung nicht aktiv.
- Datenschlüssel LESEN/SCHREIBEN nur über das Menü.
+
+
2000W 2000W








A
10mm
2
Für die Funktion des Gerätes ist es zwingend
erforderlich ein Programm einzustellen.
Menüauswahl, Zurück in das Menu,
Betätigung >1s = Betriebsanzeige
Bestätigung der Auswahl oder Übernahme der
Parameter
Auswahl der Menüpunkte oder Einstellen der
Parameter. Bei Betriebsanzeige: Anzeige des Lux-
Wertes.
Auswahl der Menüpunkte oder Einstellen der
Parameter. Bei Betriebsanzeige: Anzeige der nächsten
Schaltzeit
g
Dieses Symbol signalisiert, dass
die Auswahl aktiv ist.
Sprache einstellen
DE
d
