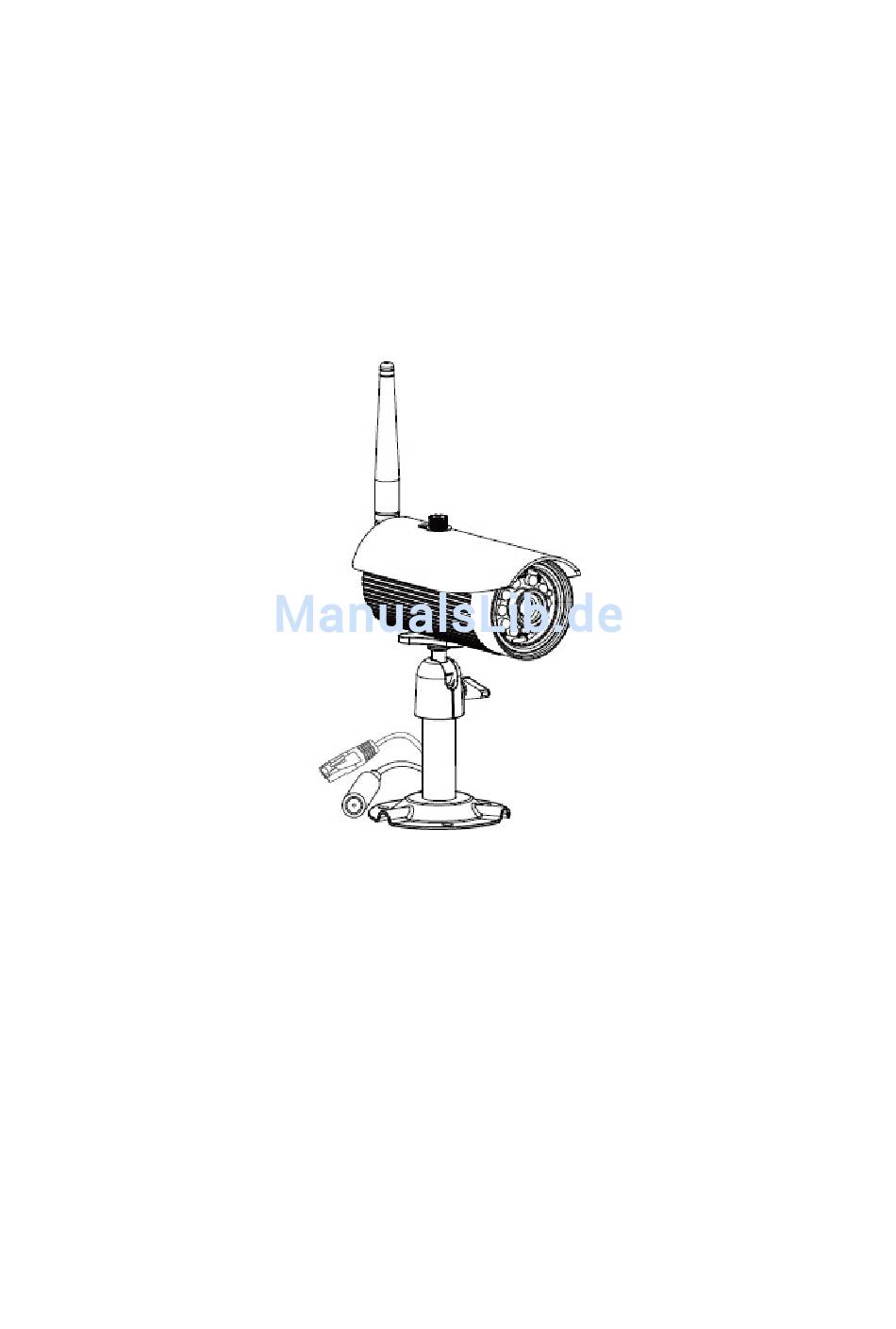

- Seite 1 Drahtlose APP-Kamera Installations- und Betriebsanleitungen Modell: C905IP Version 2.6 BITTE LESEN SIE DIESEN ANLEITUNGEN SORGFÄLTIG BEVOR SIE DIESES PRODUKT IN BETRIEB NEHMEN UND BEWAHREN SIE DIESES HANDBUCH FÜR ZUKÜNFTIGE REFERENZ AUF.
-
Seite 2: Inhaltsverzeichnis
INHALT EINLEITUNG..................................2 BETRIEBSBEREICH DRAHTLOSER GERÄTE ....................2 WICHTIGE SICHERHEITSVORKEHRUNGEN ....................2 INHALT DES SETS ................................4 SICHERHEITS- UND INSTALLATIONSTIPPS ......................5 KURZANLEITUNG ................................7 KAMERA-ÜBERSICHT ..............................9 DIE APP HERUNTERLADEN UND INSTALLIEREN ....................10 Die App herunterladen ............................10 APP-Einrichtung .............................. -
Seite 3: Einleitung
EINLEITUNG BITTE VOR INBETRIEBNAHME LESEN Bitte seien Sie beim installieren von CCTV-Geräten immer vorsichtig, besonders wenn es eine anerkannte Richtlinie gibt. Fragen Sie nach den jeweiligen Bestimmungen, die auf die gesetzlichen Installationen der Videoaufzeichnung/-überwachung zutreffen. Zustimmungen Dritter könnten erforderlich sein. BETRIEBSBEREICH DRAHTLOSER GERÄTE Stellen Sie sicher, dass der Signalempfang, der von der/n drahtlose(n) Kamera(s) empfangen wurde, der bestmögliche Empfang zwischen Kamera(s) und Wi-Fi-Router ist. - Seite 4 FCC Einhaltungserklärung: Dieses Gerät Produkte mit dem CE-Zeichen entsprechen erfüllt Teil 15 der FCC Regeln. Der Betrieb den EMV-Richtlinien (2004/108/EC); unterliegt den folgenden Bedingung: (1) Niederspannungsrichtlinien (73/23/EEC); dieses Gerät darf keine schädlichen Störungen R&TTE(1999/5/EC); RoHS-Richtlinie (2011/65/EU) verursachen und (2) dieses Gerät muss muss alle die von der Kommission der Europäischen Störungen annehmen, einschließlich Störungen, die Gemeinschaft festgelegt wurden.
-
Seite 5: Inhalt Des Sets
INHALT DES SETS Drahtlose App-Camera x 1 Kameraständer x 1 Kamera-Antenne x 1 Netzteil x 1 Schraubenpaket x 1 Handbuch-CD x 1 Kurzanleitung x 1 Erforderliche Werkzeuge: elektrische Bohrmaschine • 5mm Steinbohrer • 15mm Steinbohrer • Nr. 2 Philips Schraubendreher •... -
Seite 6: Sicherheits- Und Installationstipps
SICHERHEITS- UND INSTALLATIONSTIPPS Versuchen Sie nicht das Gerät zu öffnen, wenn das Steckernetzteil verbunden ist, um ein Risiko von Personenverletzungen zu vermeiden. Bei Installation von CCTV-Kamera(s), folgen Sie immer dem Rat des Herstellers wenn Sie Elektrowerkzeuge, Treppen, Leitern, etc. verwenden und tragen Sie eine geeignete Schutzausrüstung (z.B. Sicherheitsbrille) beim Bohren von Löchern. -
Seite 7: Nachtsicht
Nachtsicht Die Kamera verfügt über eingebaute Infrarot-LEDs, um Ihnen zu ermöglichen, dass Sie nachts für 24-Stunden-Überwachung sehen können. Die LEDs werden nachts automatisch aktiviert und das angesehen Bild wird schwarz-weiß. Der Nachtsichtbereich ist bis zu 5 Meter. Kamera-Installation Stellen Sie den Kameraständer auf eine stabile Oberfläche Lösen Sie die Flügelschraube Stellen Sie den richtigen Blickwinkel ein und sichern Sie dann das... -
Seite 8: Kurzanleitung
KURZANLEITUNG Dieses Kapitel führt Sie durch die Grundschritte, um Ihre Kamera schnell zu installieren und zu konfigurieren. Schritt 1. Verbinden Sie die Kamera mit dem WiFi-Router Verbinden Sie das Ethernetkabel der Kamera mit dem WiFi-Router, den Ihr mobiles Gerät verwendet. Verbinden Sie das Netzteil mit der Kamera und der Steckdose. - Seite 9 Schritt 3. Das WiFi-Netzwerk einrichten Erweitert Klicken Sie auf die Taste Erweitert, geben Sie das Standardpasswort des Admins 123456 ein und scrollen Sie zur Spalte Wi-Fi-Einstellung. Siehe Kapitel Erweiterte Einrichtung, um das drahtlose Netzwerk einzustellen. Sobald Sie die Wi-Fi-Einstellung beendet haben, dauert es mehrere Minuten, bis die Kamera neu gestartet ist und die Verbindung hergestellt hat.
-
Seite 10: Kamera-Übersicht
KAMERA-ÜBERSICHT Antenne Infrarot-LEDs Signalanzeige Betriebsanzeige RJ-45-Stecker Ständer Netzkabel/Reset-Taste SMA-Stecker... -
Seite 11: Die App Herunterladen Und Installieren
DIE APP HERUNTERLADEN UND INSTALLIEREN Die APP „OMGuard“ wurde entwickelt, um das Live-Kamera-Video mit Ihrem Smartphone oder Tablet entfernt zu sehen. Bitte folgen Sie diesen Schritten, um die APP herunterzuladen, zu installieren und zu verwenden. Die App herunterladen 1. Klicken Sie auf Ihrem Smartphone oder Tablet auf den APP Store/ Play Store. 2. - Seite 12 (iOS) (Android) Hinweis: Wenn Sie das Standardpasswort eingeben, wird das System feststellen, dass Sie es geändert haben. Bitte folgen Sie der Anweisung im Abschnitt Gerätepasswort, um das Standardpasswort in ihren persönlichen Sicherheitscode zu ändern. 4. Klicken Sie auf SAVE , um die Kameraeinstellungen abzuschließen. 5.
-
Seite 13: Live-Aufnahme / Schnappschuss / Aufzeichnung
LIVE-AUFNAHME / SCHNAPPSCHUSS / AUFZEICHNUNG Wenn Sie die App auf Ihrem Smartphone oder Tablet starten, ist das Bild, das auf Ihrem Hauptbildschirm angezeigt wird, das neueste Bild der vorher eingerichteten Sitzung. Drücken Sie das Kamera-Verzeichnis, um den Live-Aufnahme-Modus zu öffnen. Sie können auch einen Schnappschuss aufnehmen oder einen Videoclip mit den unten angegebenen Symbolen aufzeichnen. -
Seite 14: Ihre Schnappschüsse Ansehen
IHRE SCHNAPPSCHÜSSE ANSEHEN Für iOS Ihre Schnappschüsse werden mit dem Zeitstempel versehen und im Ordner Kamerarolle > Schnappschuss auf Ihrem mobilen Gerät gespeichert. Für Android Ihre Schnappschüsse werden mit dem Zeitstempel versehen und im Ordner Fotogalerie > Schnappschuss auf Ihrem mobilen Gerät gespeichert. IHRE VIDEOS ABSPIELEN Wenn die Kamera mit der Aufzeichnung beginnt, werden die Videoclips auf der Speicherkarte gespeichert. - Seite 15 Drücken Sie das Symbol EREIGNISLISTE. Der Bildschirm EVENT LIST zeigt die Videoclips, die innerhalb einer Stunde aufgezeichnet wurden an und listet sie auf. Drücken Sie die Datei, die Sie von der Liste abspielen wollen. (iOS) (Android) Wenn Sie ein vorheriges Video suchen möchten, drücken Sie auf das Symbol SEARCH und wählen Sie auf der Zeitabschnittliste.
- Seite 16 Die APP beginnt das Video abzuspielen. Drücken Sie das Symbol Pause, um die Videowiedergabe zu stoppen. Drücken Sie es erneut zur Fortsetzung. (iOS) (Android) Sie können auf das Video auf einem PC abspielen. Bitte verwenden Sie den QuickTime Player, den VLC Player oder FFDshow für die beste Leistung.
-
Seite 17: Übersicht Der Hauptseite
ÜBERSICHT DER HAUPTSEITE Die HAUPTSEITE listet alle Kameraverbindungen vertikal auf. Scrollen Sie die Schnappschuss-Liste herunter, um die Kamera auszuwählen oder drücken Sie das Kameragehäuse, um das Video zu aktivieren, dass Sie ansehen möchten. Sie können auch noch mehr Kameras hinzufügen, erweiterte Einstellungen konfigurieren, den Kameraverbindungsstatus aktualisieren und die APP-Version mit den unten angegebenen Symbolen überprüfen. - Seite 18 “ ” Überprüfen Sie die Option Enable Email Alert , um eine Benachrichtigung an die E-Mail-Adresse zu senden, den Sie bestimmen wann immer die Bewegungserkennung ausgelöst wird. Sie können auch die Funktion E-Mail-Benachrichtigung in den Erweiterten Einstellungen einrichten. 5. Klicken Sie auf SAVE , um die Kameraeinstellungen abzuschließen. Die APP versucht, eine “...
- Seite 19 Das Symbol KAMERAEINSTELLUNG ermöglicht Ihnen, die erweiterten Einstellungen zu konfigurieren, die Kameraverbindung zu entfernen und die aufgezeichneten Videoclips aufzuzeichnen. Drücken Sie das Symbol KAMERAEINSTELLUNG. Das folgende Symbol erscheint im Verzeichnis. (iOS) (Android) Drücken Sie das Symbol ERWEITERTE EINSTELLUNG, um die Kamerakonfiguration einzurichten.
- Seite 20 Das Symbol INFORMATIONEN ermöglicht Ihnen, die PIN-Sperre und die Funktion Push-Benachrichtigung zu aktivieren und die App-Information zu prüfen. SETUP PIN LOCK (iOS) (Android) Wenn Sie die PIN-Sperre aktivieren, wird der Benutzer gebeten den PIN-Code einzugeben, wenn Sie die APP starten. “...
-
Seite 21: Über App/Api Versionsinfo
2. Drücken Sie auf Benachrichtigungen. “ ” 3. Scrollen Sie nach unten, um die APP OMGuard zu finden und drücken Sie drauf. 4. Schalten Sie den Kippschalter im Benachrichtigungscenter auf EIN/AUS. Hinweis: Es dauert etwas bis sich die Änderungen auf iOS auswirken, normalerweise innerhalb von 2 Stunden. Für Android Wenn Sie es aktivieren/deaktivieren möchten, folgen Sie bitten den unten angegebenen Schritten:... -
Seite 22: Erweiterte Einstellung
ERWEITERTE EINSTELLUNG Die APP OMGuard bietet erweiterte Funktionen für Ihre Kamera, um die Leistung zu optimieren. Sie können die Funktionen ERWEITERTE EINSTELLUNG verwenden, um die Standard-Kameraeinstellungen gemäß Ihren Anforderungen zu modifizieren. Dieses Kapitel beschreibt Ihnen detailliert wie die Kamera individuell eingerichtet wird. Admin-Passwort Der Sicherheitscode, um die erweiterten Einstellungen zu aktualisieren Sendet E-Mail-Benachrichtigungen wann immer eine Bewegung von der... -
Seite 23: Admin-Passwort
Admin-Passwort Das Admin-Passwort ist ein spezifischer Sicherheitscode, um die erweiterten Einstellungen zu aktualisieren. Das Standardpasswort ist 123456. Bitte verwenden Sie diese Funktion, um das Standardpasswort in Ihr persönliches Admin-Passwort zu ändern. Zum Schutz Ihrer Systemkonfiguration müssen Sie jedes Mal wenn Sie die erweiterte Einstellung ändern, Ihr Admin-Passwort eingeben. -
Seite 24: Zeitumstellung
Zeitumstellung Die Regeln der Zeitumstellung sind mit der Information der Zeitzone verbunden. Wenn Ihr Datum/Ihre Zeit in dem Zeitraum der Zeitumstellung ist, aktivieren Sie bitte diese Funktion, um das System angemessen anzupassen. Gerätepasswort Das Gerätepasswort ist ein spezifischer Sicherheitscode, um Zugang zur Kamera zu haben. Das Standardpasswort der Kamera ist 123456. -
Seite 25: Empfindlichkeitseinstellung
Hinweis: 1. Wenn die Wi-Fi-Verbindung abgeschlossen ist und Sie das Ethernetkabel gezogen haben, wird die Kamera neu starten und es wird mehrere Minuten dauern um die Verbindung herzustellen. Bitte starten Sie die APP erneut, wenn Sie sehen, dass die grüne Signalanzeige aufleuchtet. Die WAPP-Kamera wurde entwickelt, um mit den legalen Wi-Fi-Kanälen in Ihrer Region zu funktionieren. -
Seite 26: Formatierung Der Sd-Karte
Formatierung der SD-Karte Die Formatierung Ihrer Speicherkarte wird alle Daten LÖSCHEN und Sie können die Daten nicht zurückbekommen. Bitte sichern Sie Ihre Videodateien BEVOR Sie Ihre Speicherkarte formatieren. Überschreibt die SD-Karte Diese Funktion wird die ältesten Dateien überschreiben, wenn die Kapazität der Speicherkarte voll ist. - Seite 27 FEHLERBEHEBUNG WENN... LÖSUNG Die APP die Kamera nicht Stellen Sie sicher, dass Ihr Netzwerk das DHCP-Protokoll unterstützt. • finden kann Stellen Sie sicher, dass die Kamera und Ihr mobiles Gerät mit demselben • Wi-Fi-Router verbunden sind für die erste Einstellung. Stellen Sie sicher, dass der Wi-Fi-Router aktiviert ist.
- Seite 28 Schlechtes drahtloses Drahtlose Geräte wie eine drahtlose Stereoanlage können die • Signal Signalstärke verringern. Lassen Sie soviel Platz wie möglich zwischen der Kamera/dem mobilen Gerät und diesen drahtlosen Geräten. Schlechte Bildqualität Reinigen Sie die Kameralinse mit dem Linsenreinigungstuch. Flecken • oder Staub auf der Linse können auch Bildqualitätsprobleme verursachen.
- Seite 29 Helle weiße Punkte Die Infrarot-LEDs der Kamera produzieren unsichtbare Lichter, die von • erscheinen bei Nacht. Oberflächen wie Glas reflektiert werden. Installieren Sie die Kamera auf der anderen Seite des Fensters oder platzieren Sie die Linse bündig gegen die Oberfläche, um die Nachtsicht zu verbessern. Es wird empfohlen, die Kamera(s) unter einer gut beleuchteten Fläche zu installieren.
-
Seite 30: Produktspezifikation
PRODUKTSPEZIFIKATION Netzwerk-Parameter Drahtlostechnologie IEEE 802.11 b/g Netzwerkverbindung Ethernet (10/100 Base-T/Base -TX); Wi-Fi Netzwerkprotokolle TCP/IP, UDP, SMTP, NTP, DHCP, ARP Gleichzeitige Betrachter 4 gleichzeitige Sitzungen Sicherheit WPA /WPA2/WPA2-PSK (TKIP, 128 bit AES) empfohlen Kamera-Parameter Bildsensor 1/4" CMOS Antenne 3dBi Dipol Umgebung (Eingang) IP66 Umgebung der Lichtquelle Innen (50Hz);... -
Seite 31: Speichermedienverwaltung
SPEICHERMEDIENVERWALTUNG Kapazität der Micro-SD-Karte 640 x 480 (VGA) 60 Minuten 110 Minuten 400 Minuten 950 Minuten 1880 Minuten ANHANG: ZEITZONEN DER WELT Zone Zivile Zeitzonen Standardzeitzonen der Städte GMT: Greenwich Mean London, England/ Dublin, Irland/ Edinburgh, UT: Weltzeit Schottland/ Lissabon, Portugal/ Reykjavik, Island/ UTC: Koordinierte Weltzeit Casablanca, Marokko WET: Westeuropäische Zeit... - Seite 32 GMT+9 JST: Japanische Standardzeit, GMT+9:30 Zentrale australische Standardzeit Darwin, Australien/ Adelaide, Australien GMT+10 GST: Guam Standardzeit GMT+10:30 Lord Howe Island GMT+11 GMT+11:30 Norfolkinsel IDLE: Internationale Datumsgrenze GMT+12 Wellington, Neuseeland/ Fiji/ Marshall-Inseln Ost NZST: Neuseeland Standardzeit GMT+13:00 Phoenixinseln: Enderbury Kiribati GMT+14:00 M±...
