ELRO CZ60RIP11S Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für CZ60RIP11S:
- Bedienungsanleitung (19 Seiten) ,
- Schnellstartanleitung (5 Seiten) ,
- Schnellstartanleitung (2 Seiten)
Verwandte Anleitungen für ELRO CZ60RIP11S
Inhaltszusammenfassung für ELRO CZ60RIP11S

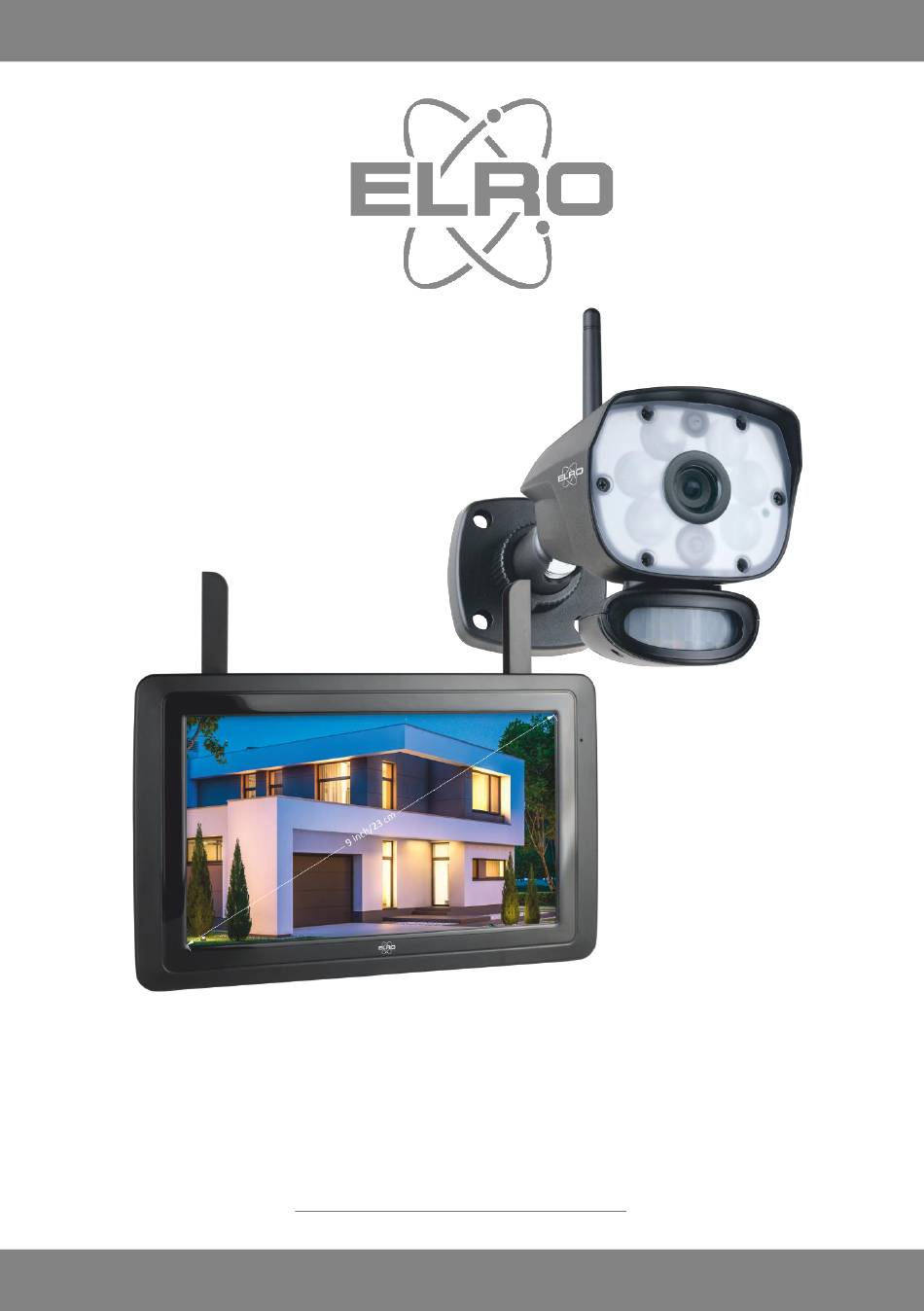

- Seite 1 CZ30RIP11S Manual Version: A BEDIENUNGSANLEITUNG CAMERA SECURITY SET Home is not a place, it’s a feeling CZ60RIP11S CZ60RIP11S Manual Version: V3...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einleitung ............................- 3 - Verpackungsinhalt .......................... - 3 - Übersicht Monitor & Symbole ......................- 4 - Übersicht Kamera ........................... - 6 - Micro SD-Karte ..........................- 6 - Kamerainstallation .......................... - 7 - Kameramontage ..........................- 7 - Übersicht Menü-bildschirme ...................... - Seite 3 5.2 Erweitern des Kamerasatzes ....................- 13 - 6. ELRO Monitoring App ........................ - 14 - 6.1 Koppeln mit der ELRO Monitoring App ................- 14 - 6.1 Übersicht App & Symbole ....................- 16 - 6.2 App-Verwaltung & Einstellungen ..................- 17 - 6.3 Gerät bearbeiten ........................
-
Seite 4: Einleitung
Filmmaterial zu speichern, wenn Sie eine Micro SD-Karte in den Steckplatz des Monitors einführen. Der Monitor kann mit einem mitgelieferten Netzwerkkabel an das Internet angeschlossen werden. Mit der ELRO Monitoring App können Sie sich Kamerabilder auf einem Smartphone oder Tablet ansehen. Der Monitor verfügt über zwei Antennen, die eine extra starke drahtlose Verbindung zur Kamera... -
Seite 5: Übersicht Monitor & Symbole
Übersicht Monitor & Symbole ANTENNEN Ausklappen für optimalen Funkempfang ON/OFF-Taste Halten Sie die Taste einige Sekunden lang gedrückt (10-15 Sek.), um EIN oder AUS zu schalten * Kurzes Drücken in der EIN-Position, um den By/Scan-Modus aufzurufen TISCHSTANDARD LAUTSPRECHER UID-NUMMER / QR-CODE Scannen des QR-Codes zur Verbindung mit Smartphone/Tablet UTP-ANSCHLUSS Verbinden Sie den Monitor mit Ihrem Modem (Ethernetkabel im Lieferumfang enthalten) - Seite 6 SIGNALANZEIGER SD-KARTE Sichtbar, wenn eine Micro SD-Karte in den Monitor eingelegt ist. Drücken Sie auf die SD- Karte, um die aufgezeichneten Bilder anzusehen. Blau; es ist Platz für eine Aufnahme vorhanden Rot; die SD-Karte ist voll. NEUE AUFNAHMEANZEIGE Es wurden neue Aufnahmen auf der SD-Karte gespeichert. AUFNAHMEANZEIGE blinkend;...
-
Seite 7: Übersicht Kamera
ZOOM-ANZEIGE Wählen Sie 1 der 5 Gebiete zum Zoomen aus. KANAL WECHSELN Manuelles Umschalten zwischen Kanälen. SEQUENZANZEIGE (SEQ) Automatischer Kanalwechsel. NEUER DOWNLOAD Neue Firmware steht zum Download bereit VOLUMEN-ANZEIGE Symbol erscheint, wenn "Lautstärkeregelung" (siehe 8) verwendet wird. DATUM & UHRZEIT (J/M/T - H/M/S) BEWEGUNGSAUFZEICHNUNGS-ANZEIGE Blau;... -
Seite 8: Kamerainstallation
Kamerainstallation Wichtig • Prüfen Sie vor der Montage die Leistung der Kamera, indem Sie das Bild auf dem Monitor von der gleichen Stelle/Position aus betrachten, an der die Kamera montiert wird. • Prüfen Sie vor der Montage die Leistung der Kamera, indem Sie das Bild auf dem Monitor von der gleichen Stelle/Position aus betrachten, an der die Kamera montiert wird. -
Seite 9: Navigation
Navigation Navigieren in den Menübildschirmen und in den Unterabschnitten funktioniert mithilfe Ihres Zeigefingers. Wenn Sie auf diese Schaltfläche tippen, gelangen Sie zurück zum Hauptbildschirm. Wenn Sie auf diese Schaltfläche tippen, kehren Sie zum vorherigen Bildschirm zurück. 1. Licht Einstellungen Die 3 Beleuchtungseinstellungen können pro Kamera eingestellt werden. 1.1 Dauer Hiermit stellen Sie ein, wie lange die Beleuchtung nach der Bewegung eingeschaltet bleibt 1.2 Timer... -
Seite 10: Lautstärke Des Alarms
2. Lautstärke des Alarms Wenn die Kamera durch Bewegung aktiviert wird und mit der Aufnahme der Bilder beginnt, gibt der Monitor einen Alarmton von sich. Hier können Sie die Alarmlautstärke einstellen. Tippen Sie auf Plus, um die Lautstärke zu erhöhen, und auf Minus, um die Lautstärke zu verringern. 3. -
Seite 11: Kamera-Set-Up - Koppeln
4.1.1 Kamera-Set-up – Koppeln Ihre Kamera ist werkseitig an den Monitor auf Kanal 1 gekoppelt. Wenn Sie eine neue Kamera zu Ihrem System hinzufügen, müssen Sie die Kamera und den Monitor einander "vorstellen", damit sie miteinander kommunizieren können. Sie können dieses Verfahren auch verwenden, um eine Kamera von dem einen Kanal auf einen anderen zu verschieben. -
Seite 12: Einstellungen Kamera - Dauer
4.2.1 Einstellungen Kamera – Dauer Sie können einstellen, wie lange die Kamera die Aufnahme fortsetzt, nachdem die Bewegungserkennung die Aufnahme aktiviert hat. Die Optionen sind 15 Sekunden, 30 Sekunden oder 1 Minute. Tippen Sie auf das Symbol und treffen Sie Ihre Wahl. (Voreinstellung = 15 Sekunden) 4.2.2 Einstellungen Kamera –... -
Seite 13: Einstellungen System - Sprache
4.3.3 Einstellungen System – Sprache Stellen Sie hier Ihre Sprache ein. 4.4.1 Einstellungen Bewegungsmelder – Empfindlichkeit / Erkennungsflächen Hier kann pro Kamera die Empfindlichkeit (Hoch - Niedrig - Aus) und der zu scannende Bereich eingestellt werden. Diese Funktion dient hauptsächlich dazu, die Erkennung so spezifisch wie möglich zu gestalten. -
Seite 14: Einstellung Netzwerk - Information
ON/OFF-Taste) beim Einschalten des Monitors aufgerufen. 5.2 Erweitern des Kamerasatzes Das Set ist erweiterbar zu einem kompletten Sicherheitssystem mit bis zu 4 Kameras. Nur die zusätzliche Sicherheitskamera ELRO CC60RXX ist mit diesem System kompatibel und ist separat über unsere Vertriebskanäle erhältlich. -
Seite 15: Elro Monitoring App
6. ELRO Monitoring App Das Kameraset ELRO CZ60RIPS bietet Ihnen die Möglichkeit, es mit einem Smartphone zu koppeln. Damit können Sie Live-Bilder anzeigen und Ereignisse überprüfen. So können Sie alles aus der Ferne im Auge behalten. 6.1 Koppeln mit der ELRO Monitoring App Die Verbindung zwischen dem Kameraset und der ELRO Monitoring App ist sehr einfach herzustellen. - Seite 16 • Nachdem die ELRO Monitoring App installiert wurde, können Sie diese öffnen, um das Kameraset hinzuzufügen. Wählen Sie dann die Option ''Gerät hinzufügen''. • Wählen Sie dann eine von drei Möglichkeiten, das Set zu koppeln: Scannen Sie den QR-Code auf der Rückseite des Monitors.
-
Seite 17: Übersicht App & Symbole
• Das hinzugefügte Kameraset (genannt ELRO Monitoring) wird nun online gehen. Wenn Sie diese Taste drücken, werden Sie anschließend aufgefordert, das Standardkennwort zu ändern. Nachdem ein neues Passwort eingegeben und bestätigt wurde, wird das Bild, das die Kamera in der App sieht, angezeigt. -
Seite 18: App-Verwaltung & Einstellungen
Hiermit können Sie einen Schnappschuss machen, der automatisch auf Ihrem Smartphone oder Tablet gespeichert wird. Über den Lautsprecher können Sie die Umgebungsgeräusche der Kamera hören. Grau ist ausgeschaltet; Sie hören nichts. Blau ist eingeschaltet. Über das Mikrofon können Sie mit der Person sprechen, die sich bei der Kamera meldet. -
Seite 19: Gerät Bearbeiten
6.3 Gerät bearbeiten Hier können Sie den Namen ELRO Monitoring in beispielsweise "Kamera Auffahrt" ändern. Gehen Sie zu Erweitert, um die erweiterten Einstellungen anzupassen. 6.3.1. Passwort-Einstellungen Hier können Sie Ihr Passwort ändern und bestätigen. 6.3.2. Videoeinstellungen \ Videoqualität Videoqualität wählt das Format in Pixeln aus. Je größer das Format, desto mehr Speicherplatz wird... -
Seite 20: Geräteinformationen
Gehen Sie in die Einstellungen Ihres Smartphones und stellen Sie sicher, dass Sie der ELRO Monitoring App Zugriff auf das Senden von Benachrichtigungen geben. • Gehen Sie in der ELRO Monitoring App auf Erweiterte Einstellungen und wählen Sie ein Benachrichtigungsintervall. (Siehe 6.3.4. -
Seite 21: Faq / Häufig Gestellte Fragen
Nein, das ist nicht möglich. Sie müssen den Monitor mit dem Router verbinden. Kann ich meine alte ELRO Kamera mit einem Ihrer neuen Kamerasysteme verbinden? Nein, es ist nicht möglich, alte ELRO Kameras (vor 2018) an unsere neuen ELRO Systeme anzuschließen. -
Seite 22: Spezifikationen
Sollten trotz dieses umfangreichen Benutzerhandbuchs Fragen offen bleiben, schauen Sie bitte auf unserer Website www.elro.eu/faq nach, ob Sie die Antwort in den "Häufig gestellten Fragen" (FAQs) finden. 8. Spezifikationen 8.1 Kamera-Spezifikationen Frequenzbereich 2400MHz~2483.5MHz Datengeschwindigkeit 4 Mbps Sendeleistung 16dBm (TYP) Modulationsart... -
Seite 23: Monitorspezifikationen
Sie verantwortlich mit natürlichen Ressourcen um! Lesen Sie vor Gebrauch die beiliegende Bedienungsanleitung (b) und heben Sie diese auf, um eine sichere Nutzung und Wartung zu gewährleisten. ELRO Europe | www.elro.eu Postbus 9607 - Box E800 1006 GC Amsterdam - The Netherlands...
