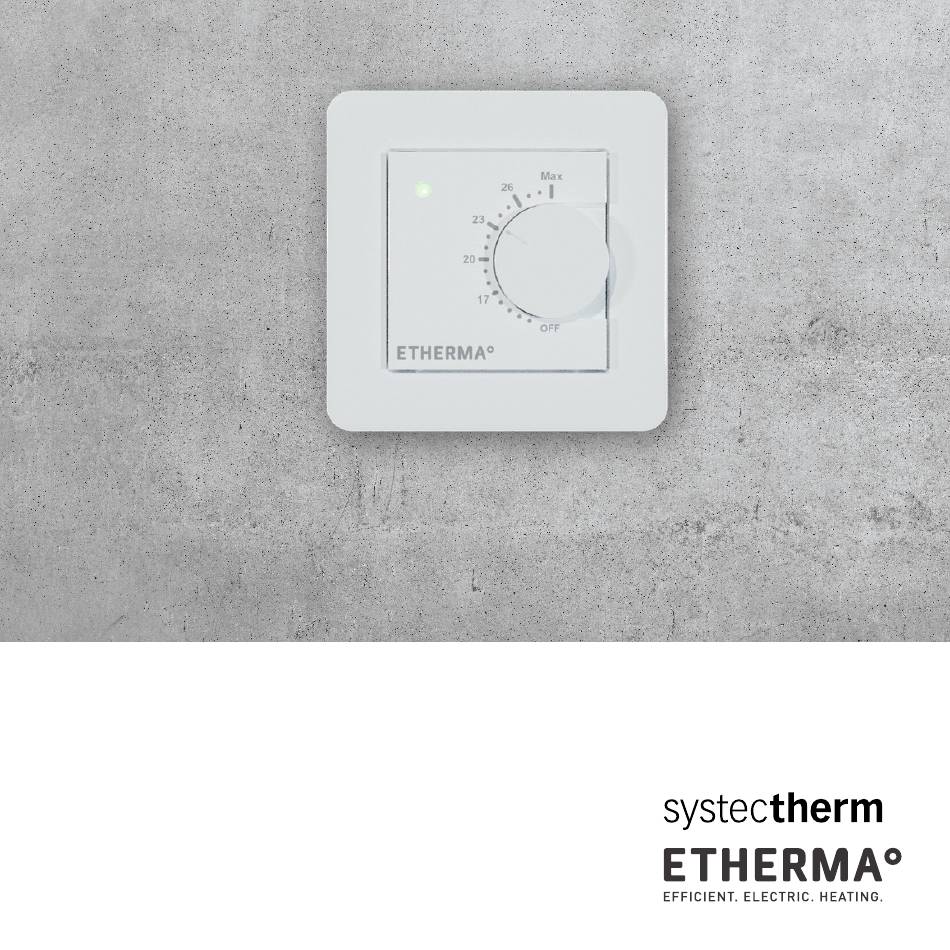

- Seite 1 Installation and usage instructions ETHERMA eBASIC Room, combi floor thermostat www.systectherm.ch...
- Seite 2 Angaben zur Ökodesign-Richtlinie (EU) 2024/1103 Dieser Regler erfüllt folgende Regelungsfunktionen: TW (f2 / f4 / f8)
- Seite 3 e B A S I C - S E T U P Dieses Handbuch beschreibt die wichtigsten Funktio- nen und technischen Daten des Thermostats eBASIC. Die Anweisungen helfen dem Anwender, das Thermostat zu bedienen und dem Elektriker bei der Installation und Konfiguration des Thermostats.
- Seite 4 C O D E S D E R R E G E L U N G S F U N K T I O N E N Einstufig, keine Temperaturkontrolle Zwei oder mehr manuell einstellbare Stu- fen, keine Temperaturkontrolle Raumtemperaturregler mit mechanischem Thermostat Elektronischer Raumtemperaturregler Elektronischer Raumtemperaturregler mit Tageszeitregelung Elektronischer Raumtemperaturregler mit Wochentagsregelung...
- Seite 5 Regelungsfunktion Code der Temperatur regelung (TC)
- Seite 6 T E C H N I S C H E D A T E N Bluetooth: Version 4.2 Spannungsversorgung: 230 V - 50/60 Hz Maximale Belastung: 16 A (ohmsch) Temperaturbereich: + 5 °C / + 35 °C Externe Temperaturabsenkung: 230 V- 50/60 Hz IP-Klasse: IP 21 Standardfarbe:...
- Seite 7 Die Bluetooth Marke und -Logos sind Eigentum von Bluetooth SIG, ® Inc., und ihre Verwendung ist für Taelek Oy lizenziert. Andere Marken und Handelsnamen sind Eigentum der jeweiligen Besitzer. Apple, das Apple Logo, iPhone, iPad und iPod touch sind Marken von Apple Inc., die in den USA und anderen Ländern eingetragen sind.
- Seite 8 I N S T A L L A T I O N Die Installation muss von einem qualifizierten Elektriker unter Ein- haltung der Verdrahtungs- und Bauvorschriften durchgeführt werden. Trennen Sie vor der Installation die Stromversorgung des Thermostats vom Netz. Um die Sichtteile (A) und (B) zu lösen, ziehen Sie den Knopf (D) heraus und entfernen Sie die Schraube (C).
- Seite 9 Positionieren Sie nun das Thermostat und befestigen Sie es mit 2 Schrau- ben in der Wandeinbaudose. Montieren Sie die Abdeckteile, befestigen Sie diese mit der Schraube und drücken Sie abschließend den Drehknopf an der richtigen Position ein.
- Seite 10 I N B E T R I E B N A H M E Nach dem ersten Einschalten des Thermostats erkennt das Thermostat, ob ein Bodenfühler angeschlossen ist oder nicht und führt eine entspre- chende Initialisierung durch (Auswahl zwischen Boden- und Luftmodus). Die folgenden Einstellungen werden entsprechend initialisiert (Boden/ Luft).
- Seite 11 PWM MIN: PWM MAX: 100 % ANWENDERPROGRAMM AKTIVIERTE ECO-TEMP: 19 °C EXTERN AKTIVIERTE ÖKO-TEMP: 19 °C VENTILSCHUTZ: FÜHLERTYP: 10 k Ohm LED INTENSITÄT: 70 % NETZWERKSCHLÜSSEL: Leer WOCHENPROGRAMM: Verwenden Sie die eControl App, um Einstellungen zu überprüfen und zu ändern.
- Seite 12 B E N U T Z E R H A N D B U C H GRUNDBEDIENUNG Das Thermostat wird mit einem Drehknopf und einem optionalen Ab- senkungsschalter bedient. Die grundlegende Bedienung des Ther- mostats ist einfach: - Schalten Sie das Gerät aus, indem Sie den Drehknopf in die Position OFF drehen - Schalten Sie das Gerät ein, indem Sie den Drehknopf in die Position ON drehen stellen Sie die gewünschte Temperatur mit dem Dreh-...
-
Seite 13: Erweiterte Benutzung
Zusätzlich mit eControl App (siehe nächstes Kapitel): - rot blinkend => bluetooth Verbindung - grün blinkend => Bestätigung zum Speichern der Änderungen durch kurzes Drehen des Drehknopfes in den AUS-Zustand ERWEITERTE BENUTZUNG Sie können auf alle Thermostatdaten mit der kostenlosen eControl App zugreifen, die auf Android- und iOS-Mobilgeräten läuft. -
Seite 14: Bodentemperatur Min Und Max
E I N S T E L L U N G E N Das Thermostat verfügt über verschiedene Einstellungen, die mit der eControl App einfach angepasst werden können. Hinweis: Denken Sie daran, nach jeder Änderung zu speichern! Name des Thermostats Ein freier und beschreibender Name, der in der eControl App angezeigt wird. -
Seite 15: Bodentemperatur-Offset (Kalibrierung)
BODENTEMPERATUR-OFFSET (KALIBRIERUNG) Wenn die Temperaturmessung des Benutzers einen Unterschied zum Sollwert des Reglers hat, wird diese Einstellung zur Kalibrierung ver- wendet. Hinweis: Der Bodenfühler in der Bodenkonstruktion ist viel wärmer als die tatsächlich im Raum gemessenen Temperaturen. Da- her ist die Voreinstellung auf -3 °C eingestellt, damit der Einstellbe- reich des Drehknopfs im realistischen Bereich von 18 °C - 24 °C liegt. -
Seite 16: Benutzerprogramm Aktiviert Eco Temp
E I N S T E L L U N G E N PWM MIN UND MAX Diese Einstellung hat zwei Hauptzwecke. Im PWM-Modus geben die Min- und Max-Werte den aktiven Reglerbereich an. In allen anderen Modi wird das maximale Impulsverhältnis sichegestellt. Hinweis: Die Einstellung kann z. -
Seite 17: Led-Helligkeit
E I N S T E L L U N G E N FÜHLERTYP Es können Bodenfühleren von verschiedenen Herstellern verwendet werden. Unterstützte Typen sind 2k, 10k, 12,5k, 15k, 33k NTCs. LED-HELLIGKEIT Helligkeit der LED-Anzeige. ANWENDERPROGRAMM-MODUS AUTO schaltet das Anwenderprogramm ein, OFF schaltet es aus. DRAHTLOSER TEMPERATURFÜHLER Das Hinzufügen eines kabellosen BLE-Temperaturfühlers ermöglicht den besten Standort für die präzise Temperaturmessung. -
Seite 18: Empfangen Von Drahtlosen Eco Steuerungen
E I N S T E L L U N G E N EMPFANGEN VON DRAHTLOSEN ECO STEUERUNGEN Ein Thermostat mit einem externen Absenkungsschalter kann mehre- re andere Thermostate so steuern, dass sie in den Absenkungsmodus gehen. Diese Funktion erspart dem Benutzer die feste Verdrahtung des Home/Away-Schalters mit vielen Raumfühlern. - Seite 19 W O C H E N P L A N Sie können in der eControl-App einen 24/7-Wochenplan erstellen. Mit dem Wochenplan können Sie das Thermostat so programmieren, dass die Temperatur während der Zeitspannen, in denen der Raum nicht ge- nutzt wird, gesenkt wird. Der Komfort-/Eco-Status wird mit einer roten/ grünen LED angezeigt.
- Seite 20 F E H L E R M O D I Das Thermostat zeigt einen fehlerhaften Zustand durch Blinken der LEDs an. Der typischste Fall ist, dass die Echtzeit während einer zu langen Stromunterbrechung verfälscht wird. Dies wird automatisch be- hoben, indem eine Verbindung mit der eControl-App hergestellt wird. Mögliche Fehlercodes (sichtbar auf der Infoseite der App) sind: 1 Fehler des Bodenfühlers 2 Überhitzung...
- Seite 21 E T H E R M A E C O N T R O L A P P V E R B I N D U N G Sie können die App für mobile Geräte (Android / iOS) verwenden, um die eingestellten Temperaturen zu lesen, Einstellungen vorzunehmen und ein Benutzer-Wochenprogramm zu erstellen. Folgen Sie dem Benut- zerhandbuch in der ETHERMA eControl App.
- Seite 22 Systec Therm AG · Letzistrasse 35 · CH-9015 St. Gallen Telefon +41 71 274 00 50 · www.systectherm.ch...
