Wichtiger Hinweis:
Justieren Sie jedes neu installierte
Gerät per Regler oder P-IR
Handsender. Reglerwert-Änderungen
werden vom Melder nur während dem
Betrieb akzeptiert. Der Melder ist ca. 1
Minute nach dem Anschluss ans
Stromnetz betriebsbereit.

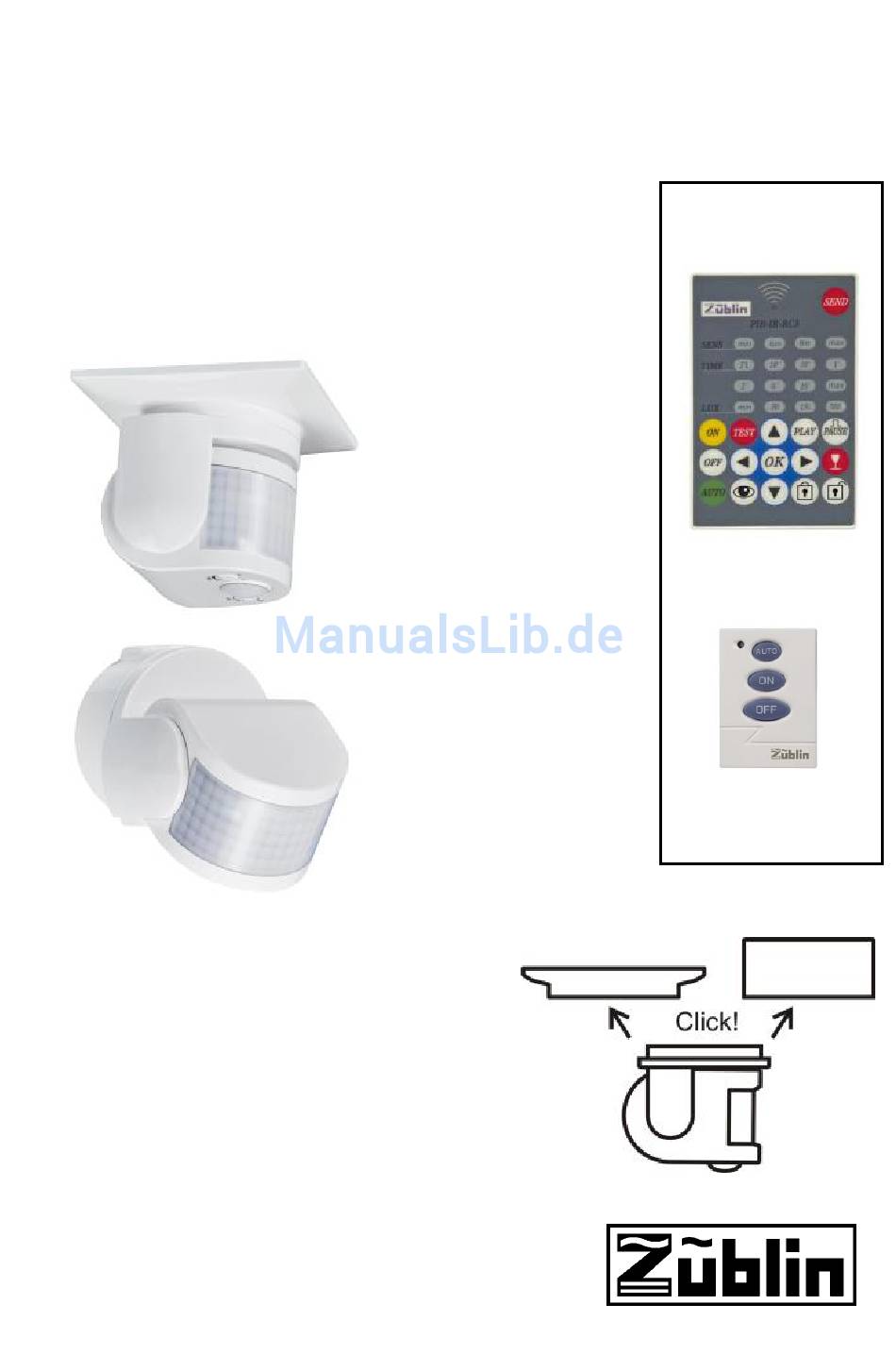

Bedienungsanleitung
Bewegungsmelder
24V
version
SG 3100 IR
Montage auf
Abdeckplatte an
Wand oder Decke
SG 3100 IR
AP Montage an
Wand oder Decke
erhältliches
Zubehör
P-IR
Handsender
3-Tasten
Handsender
Werbung
Verwandte Anleitungen für Zublin SG 3100 IR
Inhaltszusammenfassung für Zublin SG 3100 IR
- Seite 1 Bedienungsanleitung Bewegungsmelder erhältliches Zubehör version SG 3100 IR Montage auf Abdeckplatte an Wand oder Decke P-IR Handsender SG 3100 IR AP Montage an Wand oder Decke 3-Tasten Handsender Wichtiger Hinweis: Justieren Sie jedes neu installierte Gerät per Regler oder P-IR Handsender.
- Seite 2 Wichtige Hinweise -Arbeiten am Stromnetz dürfen nur von Fachpersonen ausgeführt werden. -Unterbrechen Sie die Stromzufuhr jeweils, bevor Sie mit der Installation beginnen! -Die Stromzufuhr des Melders ist stets mit einer Sicherung als Schutzvorkehrung zu versehen. -Vor dem Austauschen eines Leuchtmittels ist die Stromzufuhr zum Melder bzw.
- Seite 3 Wandmontage SG 2100 IR Bevor der Melder mittels der mitgelieferten Schrauben und Dübel an der Wand fixiert wird (ideale Montagehöhe ca. 2,5m), muss das Anschlusskabel in das Gehäuse eingeführt werden. Der Aussenmantel des Kabels wird ca. 2,5cm abisoliert und von der Rückseite durch die Kabeltülle in die geöffnete rechte Anschlusskammer eingeführt.
- Seite 4 Zubehör: 3-Tasten Fernbedienung Funktionen: Auto = Automatik-Funktion (Standard) ON = Licht permanent ein * OFF = Licht permanent aus * * Modus für 6 Stunden, danach Schaltet das Gerät in die Automatik-Funktion. In der Impulsfunktion kann ON nicht aktiviert werden!
- Seite 5 Ansicht der Regler LED, blinkt 1x bei einer Erfassung, 3x wenn der LUX- oder TIME- Wert geändert wird, oder ein Befehl von der FB empfangen wurde. Zubehör: Melder mittels Fern- bedienung fernparametrierbar* *Programmiermodus muss aktiviert sein. Achtung! Reglerwerte werden durch manuelles Ändern der Werte LUX oder TIME während dem Betrieb sofort aktiv (bzw.
- Seite 6 Erfassungsbereich Der 180° Erfassungsbereich mit 360° Unterkriechschutz sowie das dichte Erfassungsnetz garantieren eine optimale Funktion. Die Reichweite ist abhängig von Montagehöhe und Gehrichtung (hohe Sensibilität beim Schneiden, bzw. beim Wechseln eines Schaltsegments). Da der Melder auf den Temperaturunterschied zwischen Wärmequelle und Umgebungstemperatur reagiert, kann die Reichweite je nach Situation des Montageortes variieren.
- Seite 7 Störungsbeseitigung Störung Ursache/Korrektur Verbraucher schaltet -Dämmerungswert zu tief eingestellt nicht: -Leuchtmittel von Lampe kontrollieren -Netzspannung/Sicherung prüfen Schaltet ein und aus -Erfassungsbereich auf Fehlerquellen ohne Grund oder schaltet überprüfen: Durchzug, Tiere, Heizun- nicht mehr aus: gen usw. können Fehlschaltungen verursachen! -Der Bewegungsmelder ist zu em- pfindlich, reduzieren Sie die Reichweite mit dem Reichweitenregler und/oder kleben Sie auf der Linse den Stör-...
- Seite 8 Technische Daten Nennspannung: 24V (18V~30V DC oder AC 16~24V) Schaltleistung: 5A max. Zeiteinstellung: Impuls ca. 1 sec (20 oder 60 sec Pause), ca. 10 sec bis 20min Dämmerung: 5-2000 Lux IR Fernbedienung: Auto / On / OFF (4-6m Reichweite) Erfassungsbereich: 200°...
