Zublin MZ 5000 Kurzanleitung

Bewegungsmelder
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

6 Schritte zum
Interaktiven Melder

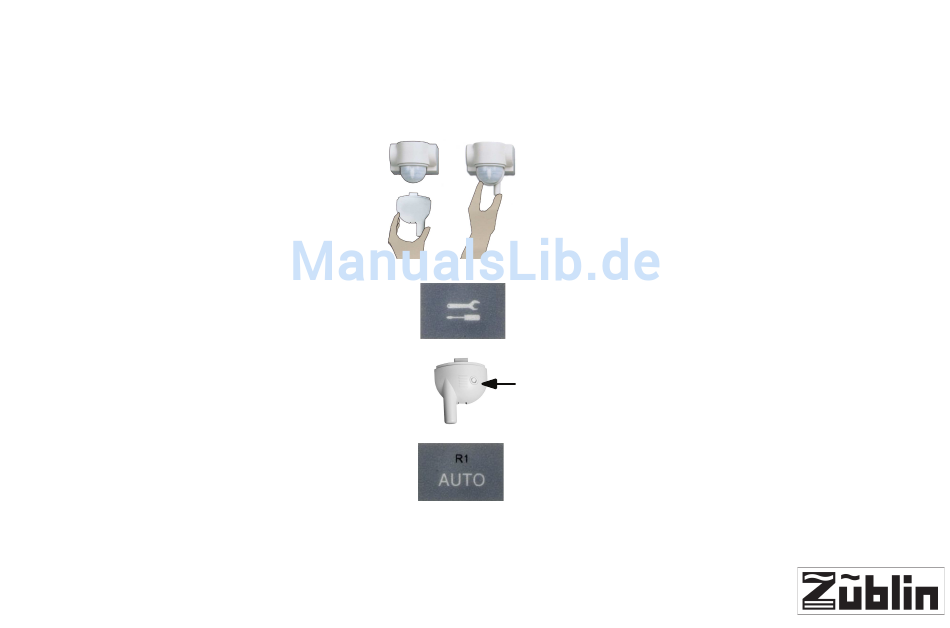

1. Setzen Sie das Bidi-Modul in den
MZ5000 Bewegungsmelder ein
2. Schliessen Sie den Melder ans Stromnetz an
3. Setzen Sie die Batterien ins Controlpad ein
4. Drücken Sie die Programmiertaste am Controlpad
(nur falls die Batterien bereits eingesetzt waren)
5. Drücken Sie die Programmiertaste am Bidi-Modul
Lösen Sie am Melder eine Erfassung aus, LED's
am CP leuchten auf und eine Melodie erkling
6. Senden Sie mit dem Controlpad ein Signal an
Ihren Melder z.B. «AUTO»
Ihr interaktives System ist initialisiert und Sie
können Signale senden und empfangen
Ausführlichere Instruktion in der Gebrauchsanweisung
MZ 5000
Kurzanleitung
Controlpad / Sensor
Le détecteur
interactiv en 6 étapes
Placez le module bidirectionnel dans le
détecteur MZ 5000
Connectez le détecteur au réseau électrique
Placez- les piles dans la télécommande
Pressez la touche de programmation sur la télé-
commande interactive
(seulement si les piles étaient déjà en place)
Pressez la touche de programmation sur le module
bidirectionnel et provoquez une détection, la télé-
commande émet une mélodie et un signal lumineux
Envoyez une consigne au détecteur,
p.ex.la touche «AUTO»
Votre système interactif est installé et vous
pouvez envoyer et recevoir des signaux
