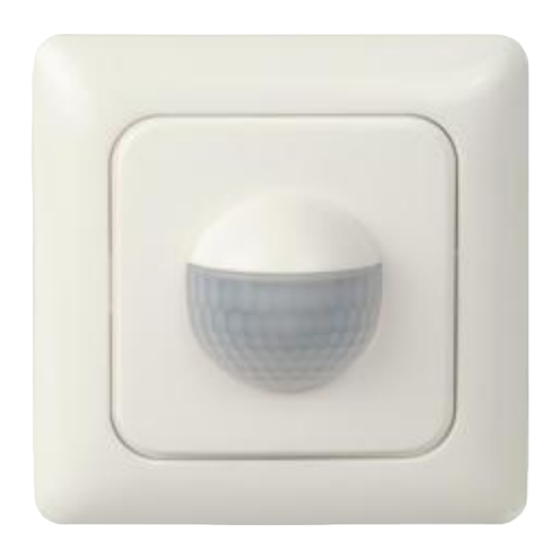

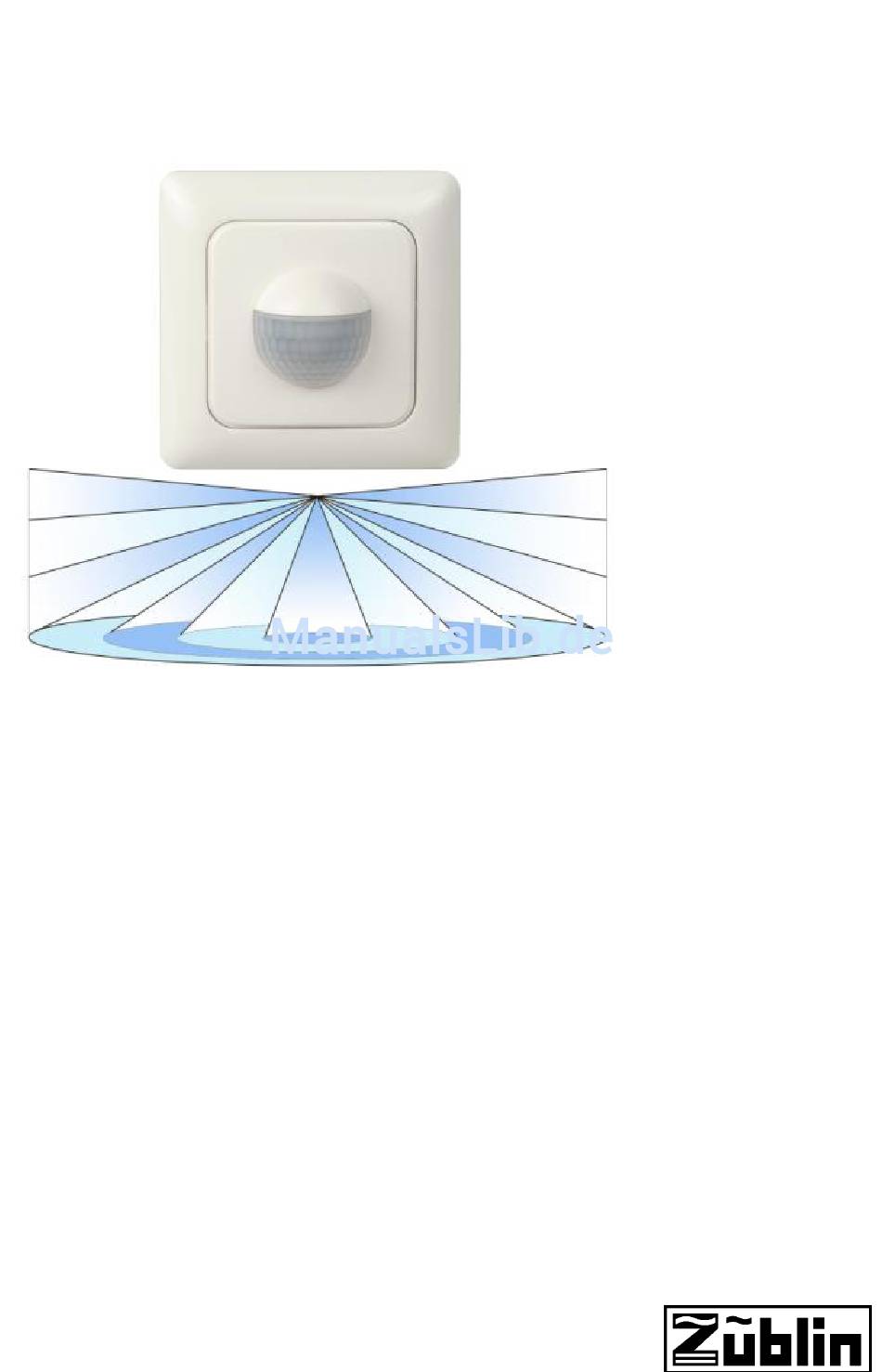

- Seite 1 Bedienungsanleitung Bewegungsmelder Swiss Garde 180 Do...
- Seite 2 Wichtige Hinweise -Bevor Sie mit der Installation des Melders beginnen, vergewissern Sie sich (mit Spannungsprüfer), ob die 230 Volt Netzzuleitung Spannungsfrei ist! -Installationen müssen durch eine Fachperson ausgeführt werden. -Der Melder ist nur für den Innenbereich geeignet -Sollten Funktionsstörungen wie Dauerlicht, selbständiges ein- und ausschalten auftreten, beachten Sie Seite 7 ‘‘Störungsbeseitigung‘‘.
- Seite 3 Anschlussbilder Achtung Schalten Sie vor der Montage unbedingt die Netzspannung frei! Standartinstallation; Optionaler Taster-Anschluss „R“, manuelles einschalten des Melders mittels des Anschluss „R“ Mehrere Bewegungsmelder in Kurzimpulsfunktion (KI) (max. 3-4) an einem Zeitrelais oder Treppenlichtzeitschalter. Parallelschaltung mehrerer Bewegungsmelder mit zusätzlichem Schalter für Dauerlicht.
- Seite 4 Anschluss eines RC-Löchgliedes, (zwischen Nulleiter und geschalteter Phase L‘). Bei Interferenzen durch Parallelschalten von Sparlampen, Relais oder Fluoreszenzleuchten, sowie bei Störungen, verursacht durch Kapazitäten in den Leitungen. Varistor (zwischen Nulleiter und Phase L) bei Spannungsspitzen, wenn der Bewegungsmelder bei Netz-Schaltimpulsen einschaltet, blockiert, etc. Linsenabdeckung Möchten Sie die Linse noch zusätzlich absichern, so können Sie Schrauben für die Befestigung einsetzen (nicht im Lieferumfang).
- Seite 5 Ansicht der Regler Achtung: Vor jedem Abnehmen des Sensorkopfs muss das Gerät von der Spannung freigeschaltet, bzw. Netzsicherung entfernt werden! SENS (Sensibiltät/Reichweite) Reichweitenregler Max = ca. 8m Ist der Melder zu empfindlich (zeitweises Einschalten obwohl „niemand“ im Erfassungsbereich ist, z.B. in Treppenhäuser / Kamineffekt), so kann mit diesem Regler die Sensibilität des Bewegungsmelders justiert werden.
- Seite 6 Erfassungsbereich Der 180° Erfassungsbereich sowie das dichte Erfassungsnetz garantieren eine optimale Funktion. Die überwachte Fläche ist abhängig von Montagehöhe und Gehrichtung (hohe Sensibilität beim Schneiden, bzw. beim Wechseln eines Schaltsegments). Da der Melder auf den Temperaturunterschied zwischen Wärmequelle und Umgebungstemperatur reagiert, kann die Reichweite je nach Situation des Montageortes (Bodenheizung usw.) variieren.
- Seite 7 Störungsbeseitigung Störung Ursache/Korrektur Verbraucher schaltet -Dämmerungswert zu tief eingestellt nicht: -Leuchtmittel von Lampe kontrollieren -Netzspannung/Sicherung prüfen Schaltet ein und aus -Erfassungsbereich auf Fehlerquellen ohne Grund oder schaltet überprüfen: (Durchzug, Tiere, Heizun- nicht mehr aus: gen usw.) können Fehlschaltungen verursachen! -Der Bewegungsmelder ist zu sensibel, reduzieren Sie die Reichweite mit dem Reichweitenregler und/oder kleben Sie auf der Linse den Störbereich mit Kleb-...
- Seite 8 Technische Daten Nennspannung: 230 Volt/50Hz 2300 W / 10A max. (cos φ = 1) Schaltleistung: 1150 VA / 5A max. induktiv (cos φ = 0,5) (Hinweis in der Gebrauchsanweisung!) Zeiteinstellung: Impuls ca. 1 sec (60 sec Pause), ca. 10 sec bis 12min Dämmerung: 10-2000 Lux Erfassungsbereich:...
