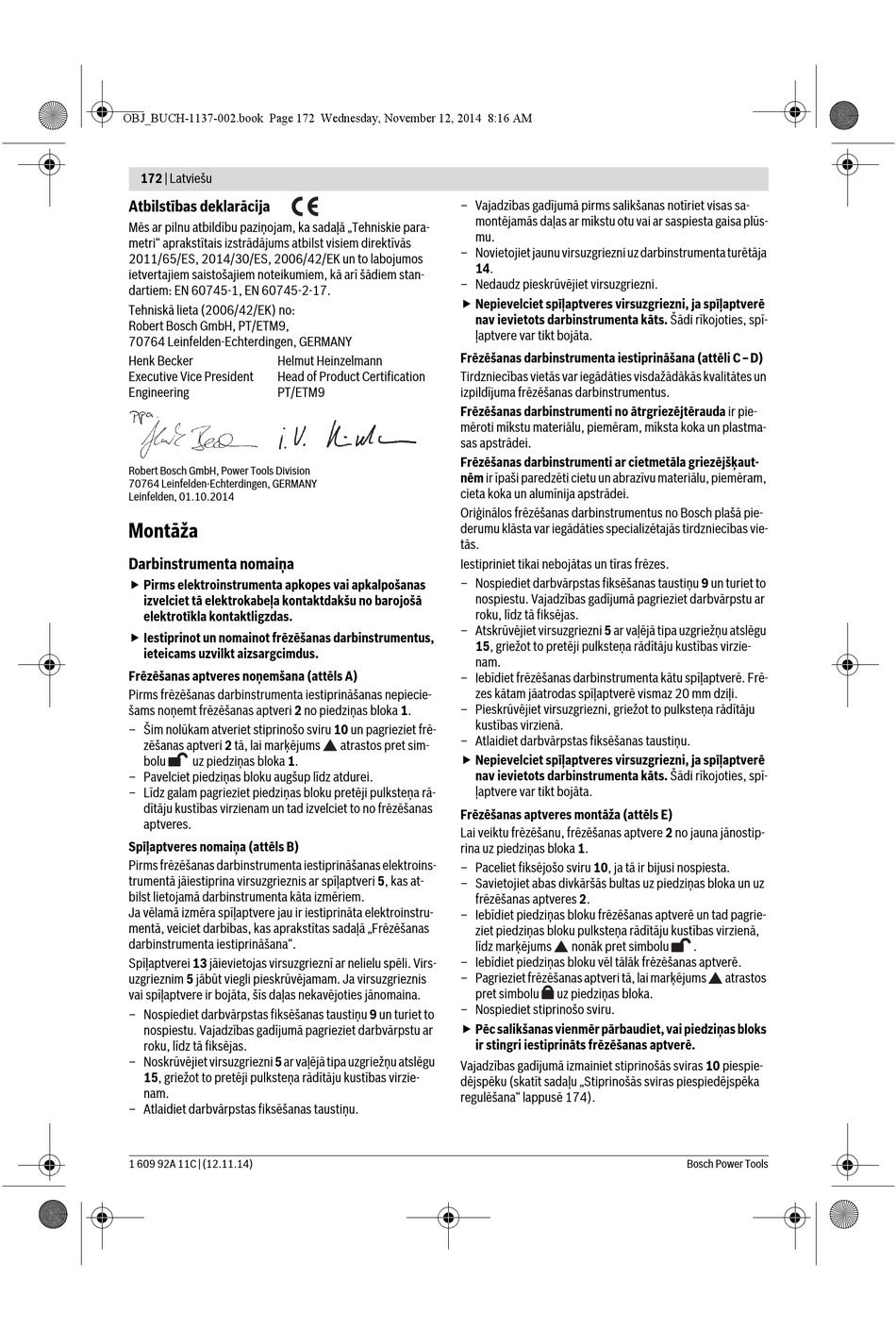

OBJ_BUCH-1137-002.book Page 172 Wednesday, November 12, 2014 8:16 AM
172 | Latviešu
Atbilstības deklarācija
Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie para-
metri" aprakstītais izstrādājums atbilst visiem direktīvās
2011/65/ES, 2014/30/ES, 2006/42/EK un to labojumos
ietvertajiem saistošajiem noteikumiem, kā arī šādiem stan-
dartiem: EN 60745-1, EN 60745-2-17.
Tehniskā lieta (2006/42/EK) no:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Helmut Heinzelmann
Executive Vice President
Head of Product Certification
Engineering
PT/ETM9
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 01.10.2014
Montāža
Darbinstrumenta nomaiņa
 Pirms elektroinstrumenta apkopes vai apkalpošanas
izvelciet tā elektrokabeļa kontaktdakšu no barojošā
elektrotīkla kontaktligzdas.
 Iestiprinot un nomainot frēzēšanas darbinstrumentus,
ieteicams uzvilkt aizsargcimdus.
Frēzēšanas aptveres noņemšana (attēls A)
Pirms frēzēšanas darbinstrumenta iestiprināšanas nepiecie-
šams noņemt frēzēšanas aptveri 2 no piedziņas bloka 1.
– Šim nolūkam atveriet stiprinošo sviru 10 un pagrieziet frē-
zēšanas aptveri 2 tā, lai marķējums
bolu
uz piedziņas bloka 1.
– Pavelciet piedziņas bloku augšup līdz atdurei.
– Līdz galam pagrieziet piedziņas bloku pretēji pulksteņa rā-
dītāju kustības virzienam un tad izvelciet to no frēzēšanas
aptveres.
Spīļaptveres nomaiņa (attēls B)
Pirms frēzēšanas darbinstrumenta iestiprināšanas elektroins-
trumentā jāiestiprina virsuzgrieznis ar spīļaptveri 5, kas at-
bilst lietojamā darbinstrumenta kāta izmēriem.
Ja vēlamā izmēra spīļaptvere jau ir iestiprināta elektroinstru-
mentā, veiciet darbības, kas aprakstītas sadaļā „Frēzēšanas
darbinstrumenta iestiprināšana".
Spīļaptverei 13 jāievietojas virsuzgrieznī ar nelielu spēli. Virs-
uzgrieznim 5 jābūt viegli pieskrūvējamam. Ja virsuzgrieznis
vai spīļaptvere ir bojāta, šīs daļas nekavējoties jānomaina.
– Nospiediet darbvārpstas fiksēšanas taustiņu 9 un turiet to
nospiestu. Vajadzības gadījumā pagrieziet darbvārpstu ar
roku, līdz tā fiksējas.
– Noskrūvējiet virsuzgriezni 5 ar vaļējā tipa uzgriežņu atslēgu
15, griežot to pretēji pulksteņa rādītāju kustības virzie-
nam.
– Atlaidiet darbvārpstas fiksēšanas taustiņu.
1 609 92A 11C | (12.11.14)
– Vajadzības gadījumā pirms salikšanas notīriet visas sa-
montējamās daļas ar mīkstu otu vai ar saspiesta gaisa plūs-
mu.
– Novietojiet jaunu virsuzgriezni uz darbinstrumenta turētāja
14.
– Nedaudz pieskrūvējiet virsuzgriezni.
 Nepievelciet spīļaptveres virsuzgriezni, ja spīļaptverē
nav ievietots darbinstrumenta kāts. Šādi rīkojoties, spī-
ļaptvere var tikt bojāta.
Frēzēšanas darbinstrumenta iestiprināšana (attēli C–D)
Tirdzniecības vietās var iegādāties visdažādākās kvalitātes un
izpildījuma frēzēšanas darbinstrumentus.
Frēzēšanas darbinstrumenti no ātrgriezējtērauda ir pie-
mēroti mīkstu materiālu, piemēram, mīksta koka un plastma-
sas apstrādei.
Frēzēšanas darbinstrumenti ar cietmetāla griezējšķaut-
nēm ir īpaši paredzēti cietu un abrazīvu materiālu, piemēram,
cieta koka un alumīnija apstrādei.
Oriģinālos frēzēšanas darbinstrumentus no Bosch plašā pie-
derumu klāsta var iegādāties specializētajās tirdzniecības vie-
tās.
Iestipriniet tikai nebojātas un tīras frēzes.
– Nospiediet darbvārpstas fiksēšanas taustiņu 9 un turiet to
nospiestu. Vajadzības gadījumā pagrieziet darbvārpstu ar
roku, līdz tā fiksējas.
– Atskrūvējiet virsuzgriezni 5 ar vaļējā tipa uzgriežņu atslēgu
15, griežot to pretēji pulksteņa rādītāju kustības virzie-
nam.
– Iebīdiet frēzēšanas darbinstrumenta kātu spīļaptverē. Frē-
zes kātam jāatrodas spīļaptverē vismaz 20 mm dziļi.
– Pieskrūvējiet virsuzgriezni, griežot to pulksteņa rādītāju
kustības virzienā.
– Atlaidiet darbvārpstas fiksēšanas taustiņu.
atrastos pret sim-
 Nepievelciet spīļaptveres virsuzgriezni, ja spīļaptverē
nav ievietots darbinstrumenta kāts. Šādi rīkojoties, spī-
ļaptvere var tikt bojāta.
Frēzēšanas aptveres montāža (attēls E)
Lai veiktu frēzēšanu, frēzēšanas aptvere 2 no jauna jānostip-
rina uz piedziņas bloka 1.
– Paceliet fiksējošo sviru 10, ja tā ir bijusi nospiesta.
– Savietojiet abas divkāršās bultas uz piedziņas bloka un uz
frēzēšanas aptveres 2.
– Iebīdiet piedziņas bloku frēzēšanas aptverē un tad pagrie-
ziet piedziņas bloku pulksteņa rādītāju kustības virzienā,
līdz marķējums
– Iebīdiet piedziņas bloku vēl tālāk frēzēšanas aptverē.
– Pagrieziet frēzēšanas aptveri tā, lai marķējums
pret simbolu
– Nospiediet stiprinošo sviru.
 Pēc salikšanas vienmēr pārbaudiet, vai piedziņas bloks
ir stingri iestiprināts frēzēšanas aptverē.
Vajadzības gadījumā izmainiet stiprinošās sviras 10 piespie-
dējspēku (skatīt sadaļu „Stiprinošās sviras piespiedējspēka
regulēšana" lappusē 174).
nonāk pret simbolu
.
atrastos
uz piedziņas bloka.
Bosch Power Tools
