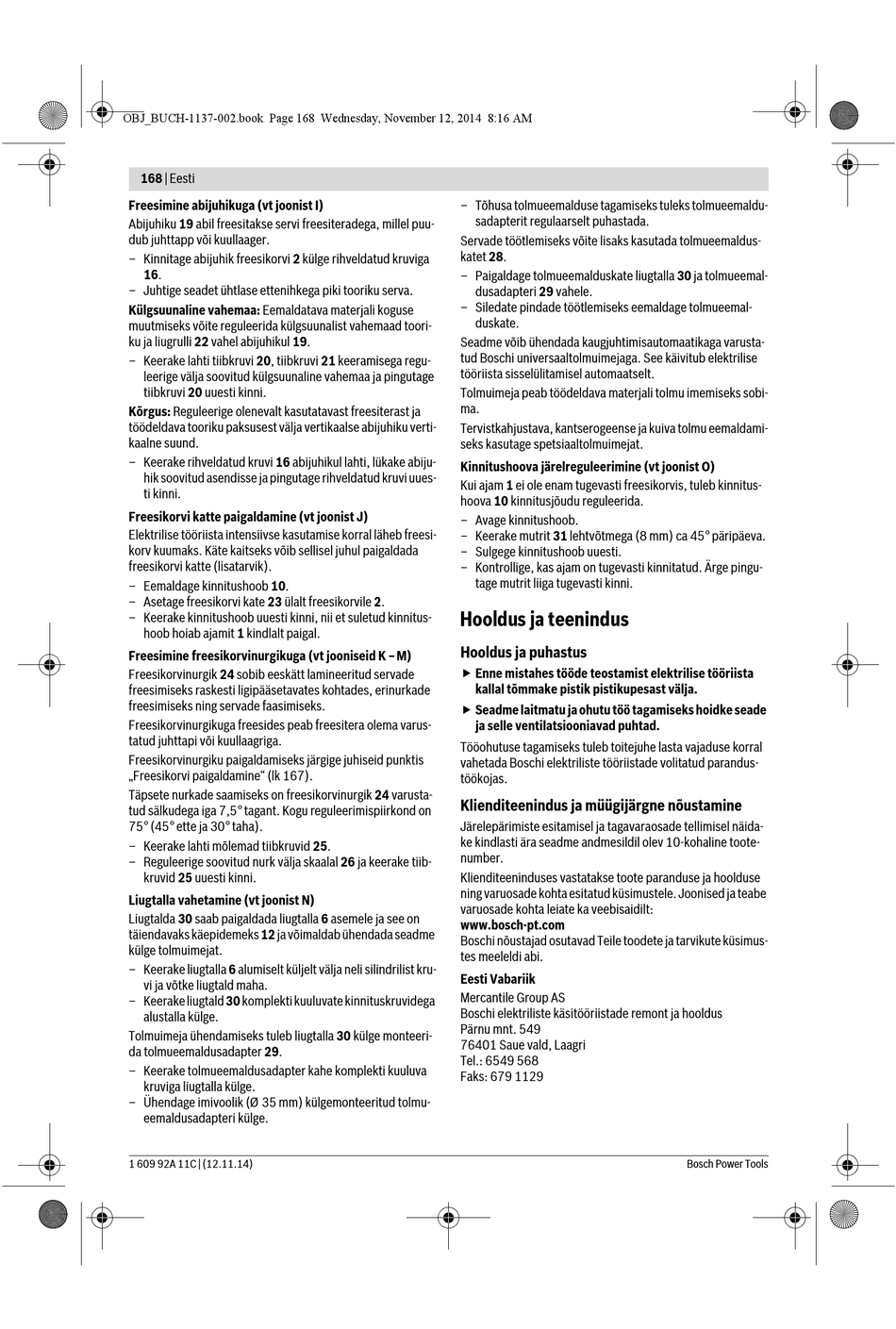

Bosch GKF 600 Professional Originalbetriebsanleitung Seite 168

OBJ_BUCH-1137-002.book Page 168 Wednesday, November 12, 2014 8:16 AM
168 | Eesti
Freesimine abijuhikuga (vt joonist I)
Abijuhiku 19 abil freesitakse servi freesiteradega, millel puu-
dub juhttapp või kuullaager.
– Kinnitage abijuhik freesikorvi 2 külge rihveldatud kruviga
16.
– Juhtige seadet ühtlase ettenihkega piki tooriku serva.
Külgsuunaline vahemaa: Eemaldatava materjali koguse
muutmiseks võite reguleerida külgsuunalist vahemaad toori-
ku ja liugrulli 22 vahel abijuhikul 19.
– Keerake lahti tiibkruvi 20, tiibkruvi 21 keeramisega regu-
leerige välja soovitud külgsuunaline vahemaa ja pingutage
tiibkruvi 20 uuesti kinni.
Kõrgus: Reguleerige olenevalt kasutatavast freesiterast ja
töödeldava tooriku paksusest välja vertikaalse abijuhiku verti-
kaalne suund.
– Keerake rihveldatud kruvi 16 abijuhikul lahti, lükake abiju-
hik soovitud asendisse ja pingutage rihveldatud kruvi uues-
ti kinni.
Freesikorvi katte paigaldamine (vt joonist J)
Elektrilise tööriista intensiivse kasutamise korral läheb freesi-
korv kuumaks. Käte kaitseks võib sellisel juhul paigaldada
freesikorvi katte (lisatarvik).
– Eemaldage kinnitushoob 10.
– Asetage freesikorvi kate 23 ülalt freesikorvile 2.
– Keerake kinnitushoob uuesti kinni, nii et suletud kinnitus-
hoob hoiab ajamit 1 kindlalt paigal.
Freesimine freesikorvinurgikuga (vt jooniseid K –M)
Freesikorvinurgik 24 sobib eeskätt lamineeritud servade
freesimiseks raskesti ligipääsetavates kohtades, erinurkade
freesimiseks ning servade faasimiseks.
Freesikorvinurgikuga freesides peab freesitera olema varus-
tatud juhttapi või kuullaagriga.
Freesikorvinurgiku paigaldamiseks järgige juhiseid punktis
„Freesikorvi paigaldamine" (lk 167).
Täpsete nurkade saamiseks on freesikorvinurgik 24 varusta-
tud sälkudega iga 7,5° tagant. Kogu reguleerimispiirkond on
75° (45° ette ja 30° taha).
– Keerake lahti mõlemad tiibkruvid 25.
– Reguleerige soovitud nurk välja skaalal 26 ja keerake tiib-
kruvid 25 uuesti kinni.
Liugtalla vahetamine (vt joonist N)
Liugtalda 30 saab paigaldada liugtalla 6 asemele ja see on
täiendavaks käepidemeks 12 ja võimaldab ühendada seadme
külge tolmuimejat.
– Keerake liugtalla 6 alumiselt küljelt välja neli silindrilist kru-
vi ja võtke liugtald maha.
– Keerake liugtald 30 komplekti kuuluvate kinnituskruvidega
alustalla külge.
Tolmuimeja ühendamiseks tuleb liugtalla 30 külge monteeri-
da tolmueemaldusadapter 29.
– Keerake tolmueemaldusadapter kahe komplekti kuuluva
kruviga liugtalla külge.
– Ühendage imivoolik (Ø 35 mm) külgemonteeritud tolmu-
eemaldusadapteri külge.
1 609 92A 11C | (12.11.14)
– Tõhusa tolmueemalduse tagamiseks tuleks tolmueemaldu-
sadapterit regulaarselt puhastada.
Servade töötlemiseks võite lisaks kasutada tolmueemaldus-
katet 28.
– Paigaldage tolmueemalduskate liugtalla 30 ja tolmueemal-
dusadapteri 29 vahele.
– Siledate pindade töötlemiseks eemaldage tolmueemal-
duskate.
Seadme võib ühendada kaugjuhtimisautomaatikaga varusta-
tud Boschi universaaltolmuimejaga. See käivitub elektrilise
tööriista sisselülitamisel automaatselt.
Tolmuimeja peab töödeldava materjali tolmu imemiseks sobi-
ma.
Tervistkahjustava, kantserogeense ja kuiva tolmu eemaldami-
seks kasutage spetsiaaltolmuimejat.
Kinnitushoova järelreguleerimine (vt joonist O)
Kui ajam 1 ei ole enam tugevasti freesikorvis, tuleb kinnitus-
hoova 10 kinnitusjõudu reguleerida.
– Avage kinnitushoob.
– Keerake mutrit 31 lehtvõtmega (8 mm) ca 45° päripäeva.
– Sulgege kinnitushoob uuesti.
– Kontrollige, kas ajam on tugevasti kinnitatud. Ärge pingu-
tage mutrit liiga tugevasti kinni.
Hooldus ja teenindus
Hooldus ja puhastus
 Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
 Seadme laitmatu ja ohutu töö tagamiseks hoidke seade
ja selle ventilatsiooniavad puhtad.
Tööohutuse tagamiseks tuleb toitejuhe lasta vajaduse korral
vahetada Boschi elektriliste tööriistade volitatud parandus-
töökojas.
Klienditeenindus ja müügijärgne nõustamine
Järelepärimiste esitamisel ja tagavaraosade tellimisel näida-
ke kindlasti ära seadme andmesildil olev 10-kohaline toote-
number.
Klienditeeninduses vastatakse toote paranduse ja hoolduse
ning varuosade kohta esitatud küsimustele. Joonised ja teabe
varuosade kohta leiate ka veebisaidilt:
www.bosch-pt.com
Boschi nõustajad osutavad Teile toodete ja tarvikute küsimus-
tes meeleldi abi.
Eesti Vabariik
Mercantile Group AS
Boschi elektriliste käsitööriistade remont ja hooldus
Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: 6549 568
Faks: 679 1129
