Anwendungsbeispiele

5.3.1 Standardanwendung für 2-polige Schaltung
Für eine Schaltanwendung muss das Gerät wie folgt an das Prozessleitsystem und die Last
angeschlossen werden.

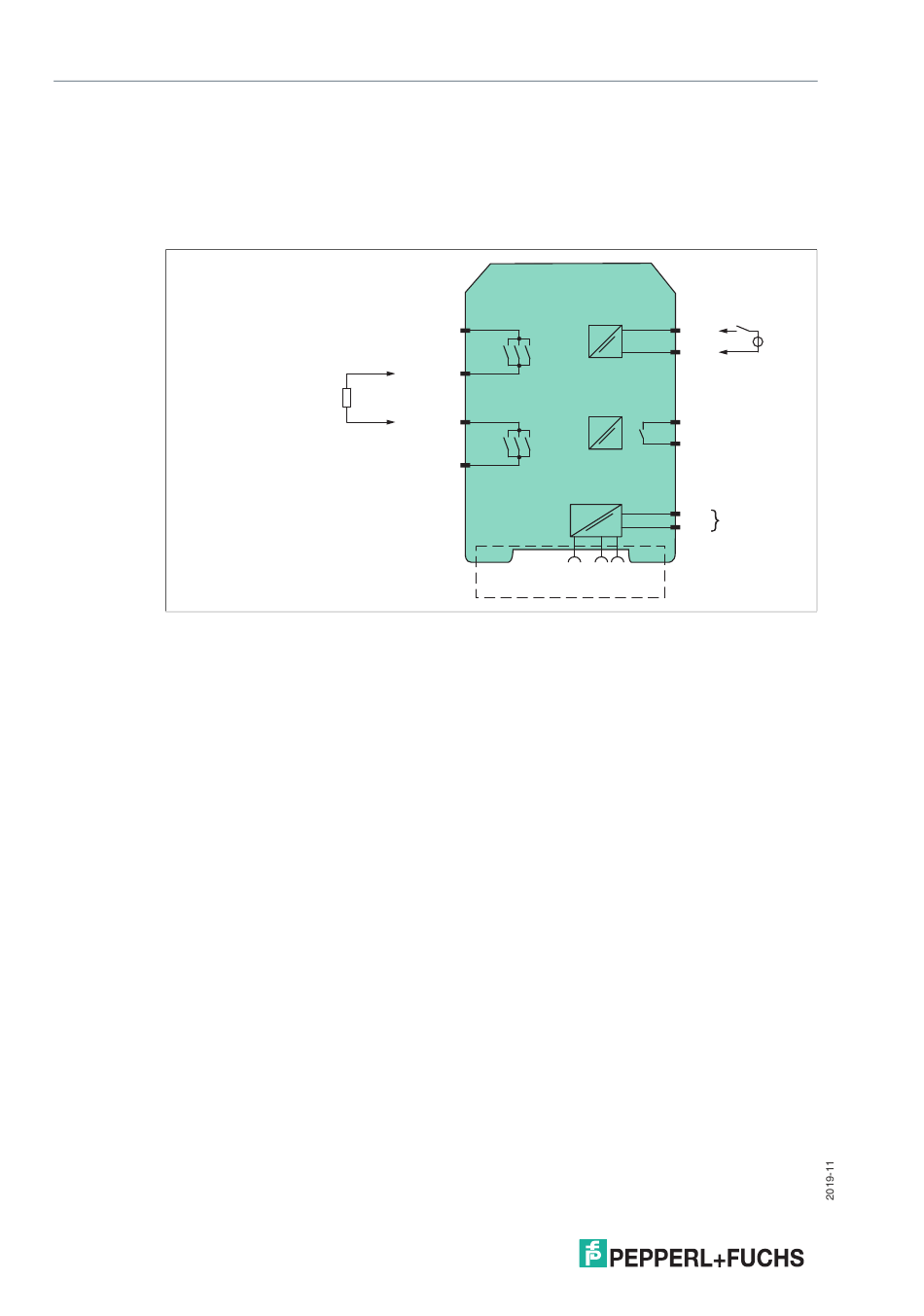

Abbildung 5.1
In der Standardanwendung wird das Prozessleitsystem an die Klemmen 7+ und 8-
angeschlossen. Dabei muss die Leitungsfehlertransparenz (LFT) des Sicherheitsrelais
mit der Leitungsfehlererkennung des Ausgangs des Prozessleitsystems kompatibel sein.
Die Klemmen 10 und 11 können als Fehlermeldeausgang zum Prozessleitsystem verwendet
werden.
Die für die Standardanwendung gültigen Sicherheitskennwerte finden Sie in Tabelle 3.1
