Anschluss und Montage
Beachten Sie das Kapitel „Vorbereitungen zur Montage".
Der Funk-Schalter ist ideal dazu verwendbar, einen Verbraucher per Funk ein- oder auszuschalten.
Durch die Bauform ist der Funk-Schalter ideal für die Montage in einer Unterputtz- oder Aufputz-
dose einsetzbar.
Achten Sie bei Anschluss, Montage und den späteren Betrieb des Funk-Schalters auf
einen geeigneten Berührungsschutz. Andernfalls besteht Lebensgefahr durch einen
elektrischen Schlag!

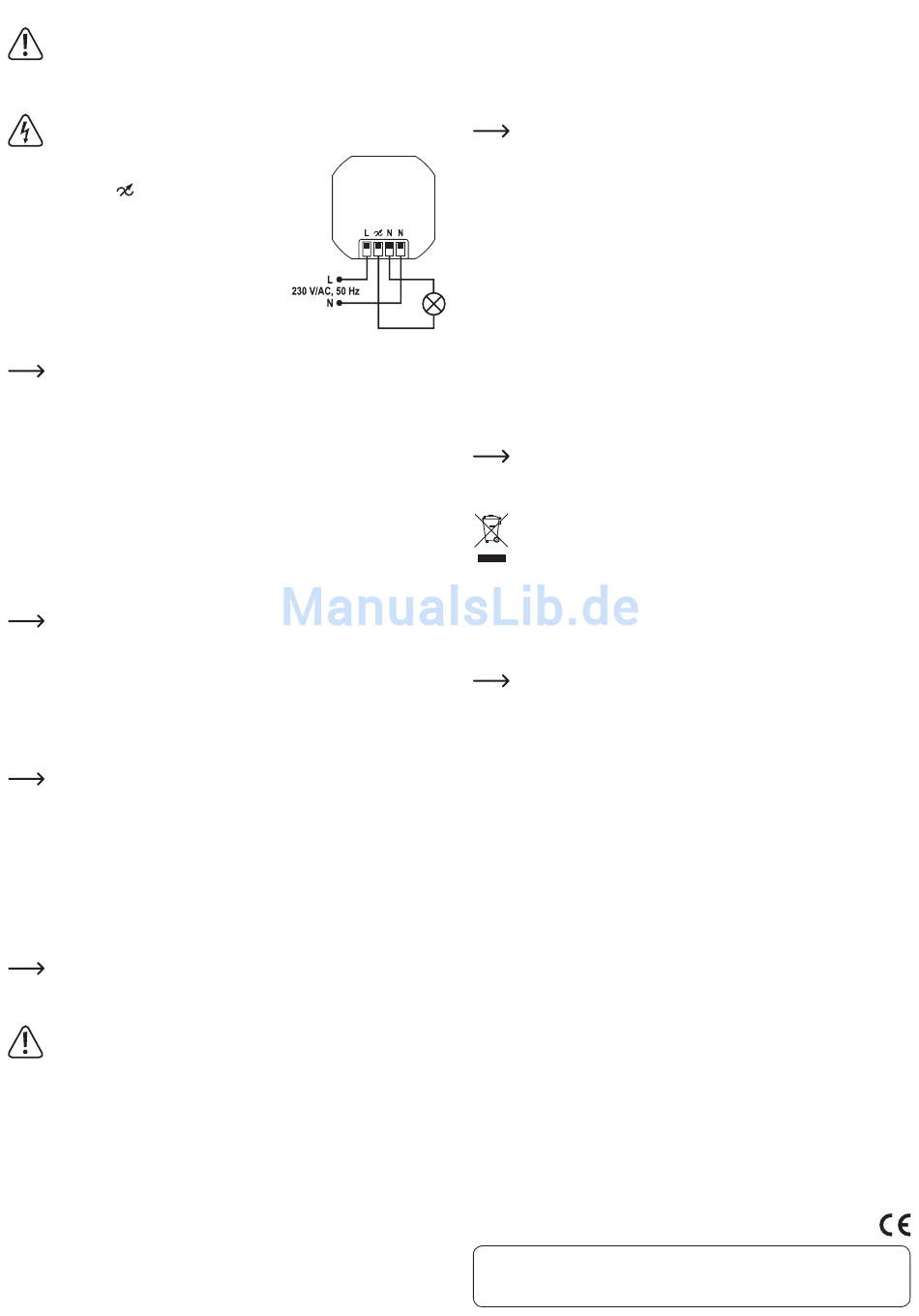

• Schließen Sie an den mittleren beiden Schraubklemmen
den Verbraucher an. Der Anschluss „N" ist der Neutrallei-
ter, der Anschluss „ " der geschaltete Ausgang der
Phase/L.
• Die äußeren beiden Schraubklemmen dienen zum An-
schluss der Netzspannung („N" = Neutralleiter, „L" =
Phase).
• Platzieren Sie den Funk-Schalter so in der Unterputz-/Auf-
putzdose oder in dem von Ihnen verwendeten Gehäuse,
so dass der kleine Bedientaster und die LED nach vorne/
außen zu Ihnen hin zeigt.
Die Öffnungen der seitlichen Befestigungslaschen passen
zu den Schraubbefestigungen einer Aufputz-/Unterputzdo-
se (Lochabstand 60 mm).
Der Bedientaster wird zum Anlernen an einen Funksender des RS2W-Funksystems be-
nötigt.
Achten Sie bei der Montage darauf, dass der Bedientaster frei liegt und nicht verse-
hentlich betätigt wird.
• Schalten Sie jetzt die Netzspannung zu.
Funktionstest: Ein-/Ausschalten des angeschlossenen Verbrau-
chers über den Bedientaster
Drücken Sie kurz den Bedientaster auf dem Funk-Schalter, um den angeschlossenen Verbraucher
ein- oder auszuschalten.
Eine LED neben dem Bedientaster zeigt Ihnen den aktuellen Schaltzustand an:
• LED leuchtet: Verbraucher eingeschaltet
• LED aus: Verbraucher ausgeschaltet
Anlernen des Funk-Schalters auf einen Funksender
Der Funk-Schalter kann auf jeden Funksender des RS2W-Funksystems angelernt werden.
Beachten Sie vor dem Anlernvorgang die Bedienungsanleitung zu dem verwendeten
Funksender.
Halten Sie während dem Anlernvorgang zwischen Funk-Schalter und Funksender ei-
nen Mindestabstand von 20 - 30 cm ein. Andernfalls kann es dazu kommen, dass der
Anmeldevorgang fehlschlägt.
• Wenn der Funk-Schalter eingeschaltet ist (LED neben dem Bedientaster leuchtet, angeschlos-
sener Verbraucher ist aktiviert), so schalten Sie den Funk-Schalter zunächst aus.
Drücken Sie dazu kurz den Bedientaster, die LED neben dem Bedientaster muss daraufhin erlö-
schen.
Der Funk-Schalter muss ausgeschaltet sein (LED neben dem Bedientaster ist aus), an-
dernfalls kann der Anmeldevorgang nicht durchgeführt werden.
• Starten Sie auf dem Funksender den Anlernvorgang.
Beispiel: Auf dem 12-Kanal-Funkhandsender des RS2W-Funksystems sind dazu die beiden Tas-
ten „ON" und „OFF" des gewünschten Schaltkanals gleichzeitig so lange zu drücken, bis die
rote LED des Funkhandsenders blinkt. Lassen Sie die beiden Tasten los, die rote LED blinkt wei-
ter, der Anmeldemodus ist aktiviert.
• Halten Sie den Bedientaster auf dem Funk-Schalter so lange gedrückt, bis der Anmeldevorgang
auf dem Funksender beendet ist.
Beispiel: Auf dem 12-Kanal-Funkhandsender des RS2W-Funksystems leuchtet die LED blau und
erlischt dann wieder. Lassen Sie nun den Bedientaster am Funk-Schalter los.
• Der Funk-Schalter schaltet sich ein, um das Ende des Anmeldevorgangs anzuzeigen.
Auf einem Schaltkanal eines Funksenders des RS2W-Funksystems können bis zu 5
Empfänger angelernt werden. Hierdurch können Sie beispielsweise mit einem Tasten-
druck bis zu 5 Funk-Schalter gleichzeitig ein- oder ausschalten.
Es ist auch möglich, den Funk-Schalter an mehreren Funksendern anzumelden.
Der für das RS2W-Funksystem erhältliche Dimmer darf jedoch nicht zusammen mit ei-
nem Funk-Schalter an einem einzelnen Schaltkanal angemeldet werden! Melden Sie
diesen immer an einem separaten Kanal des Funksenders an.
Löschen eines bereits angelernten Funk-Schalters von einem
Funksender
Die Vorgehensweise entspricht exakt derjenigen beim Anlernen des Funk-Schalters an den Funk-
sender. Weitere Informationen finden Sie in der Bedienungsanleitung zu dem verwendeten Funk-
sender des RS2W-Funksystems.
Ein-/Ausschalten des Verbrauchers
Per Funk lässt sich der Funk-Schalter und der daran angeschlossene Verbraucher erst dann ein-
oder ausschalten, wenn er an einem Funksender des RS2W-Funksystems angemeldet wurde.
Beachten Sie dazu die obige Beschreibung sowie die Bedienungsanleitung zu dem verwendeten
Funksender.

Wartung

Das Produkt ist für Sie wartungsfrei, öffnen/zerlegen Sie es niemals. Überlassen Sie eine Wartung
oder Reparatur einem Fachmann.
Reichweite
Die Reichweite der Übertragung der Funksignale zwischen einem Funksender des RS2W-Funksys-
tems und dem Funk-Schalter beträgt unter optimalen Bedingungen bis zu 150 m.
Bei dieser Reichweiten-Angabe handelt es sich jedoch um die sog. „Freifeld-Reich-
weite" (Reichweite bei direktem Sichtkontakt zwischen Sender und Empfänger, ohne
störende Einflüsse).
Im praktischen Betrieb befinden sich jedoch Wände, Zimmerdecken usw. zwischen Sender und
Empfänger, wodurch sich die Reichweite entsprechend reduziert.
Aufgrund der unterschiedlichen Einflüsse auf die Funkübertragung kann leider keine bestimmte
Reichweite garantiert werden. Normalerweise ist jedoch der Betrieb in einem Einfamilienhaus
ohne Probleme möglich.
Die Reichweite kann teils beträchtlich verringert werden durch:
• Mauern, Stahlbetondecken, Trockenbauwände mit Metallständerbauweise
• Beschichtete/bedampfte Isolierglasscheiben
• Nähe zu metallischen & leitenden Gegenständen (z.B. Heizkörper)
• Nähe zum menschlichen Körper
• Andere Geräte auf der gleichen Frequenz (z.B. Funkkopfhörer, Funklautsprecher)
• Nähe zu elektrischen Motoren/Geräten, Trafos, Netzteilen, Computern
Konformitätserklärung (DOC)
Hiermit erklären wir, Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich
dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen rele-
vanten Vorschriften der Richtlinie 1999/5/EG befindet.
Die Konformitätserklärung zu diesem Produkt finden Sie unter:
www.conrad.com
Entsorgung
Das Produkt gehört nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetz-
lichen Vorschriften; geben Sie es z.B. bei einer entsprechenden Sammelstelle ab.
Technische Daten
Betriebsspannung........................................230 V/AC, 50 Hz
Leistungsaufnahme .....................................ca. 0,4 W (aus) bzw. 1 W (ein)
Anschlussleistung........................................ohmsche Last: max. 2000 W (max. 8,7 A)
.........................................................................induktive Last: max. 600 W (max. 2,6 A)
Verbraucher mit vorwiegend ohmscher Last sind z.B. Glühlampen, Heizgeräte o.ä.
Verbraucher mit induktiver Last sind z.B. Motoren, Vorschaltgeräte, konventionelle
Transformatoren, Energiespar-Leuchtmittel o.ä.
Sende-/Empfangsfrequenz .........................868,3 MHz
Reichweite ....................................................bis 150 m (siehe Kapitel „Reichweite")
Umgebungsbedingungen............................ Temperatur 0 °C bis +45 °C; Luftfeuchte 0% bis 90% rela-
Abmessungen (H x B x T)............................53 x 52 x 33 mm (ohne Befestigungslaschen)
Lochabstand für Montage ..........................60 mm
Gewicht..........................................................ca. 45 g
